3.6  查询功能操作

3.6 查询功能操作

CAXA制造工程师2013提供了丰富而完善的查询功能，可以非常方便地查询点的坐标、两点间距离、角度、元素属性，以及零件体积、重心、惯性矩等内容；还可以将查询的结果以特定文件的方式保存起来，以便于以后的使用。

依次选择菜单项【工具】—【查询】，则弹出可以查询的菜单命令项，如图3-37所示。

在菜单中单击要查询的项目，然后在图形区域用鼠标选择元素，系统在导航栏中显示查询结果，如图3-38所示。

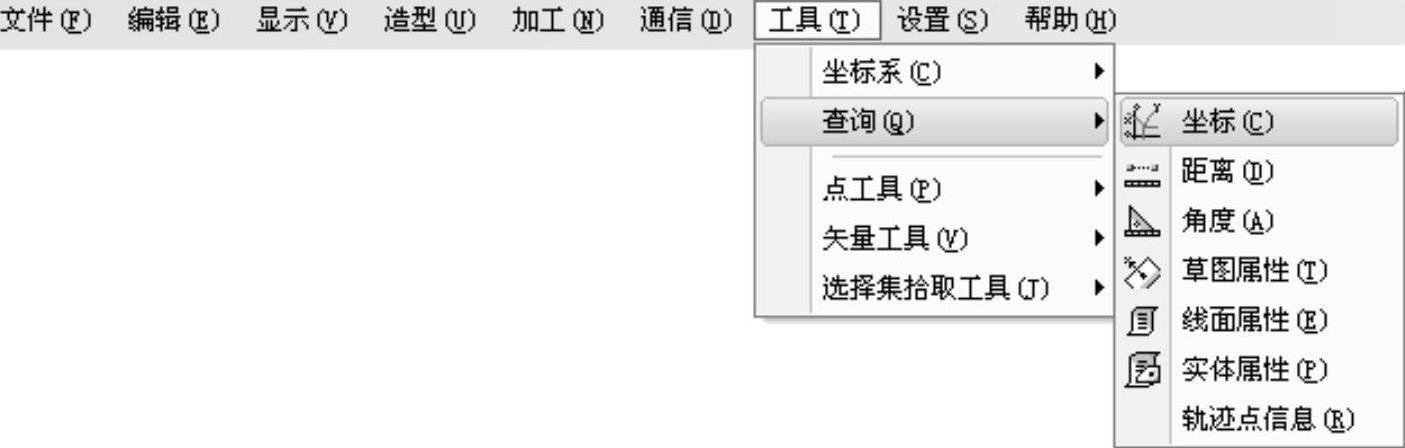

图3-37 【查询】菜单命令项

如果需保存查询的结果，则在查询结果上单击鼠标右键，在弹出的快捷菜单中选择【数据存盘】，如图3-39所示，系统即弹出【另存为】对话框，如图3-40所示。系统保存的格式为“*.txt”文本文件，保存后的查询文本文件如图3-41所示。

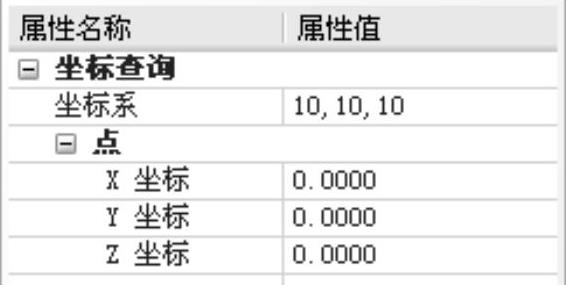

图3-38 显示查询坐标结果

图3-39 保存查询结果快捷菜单

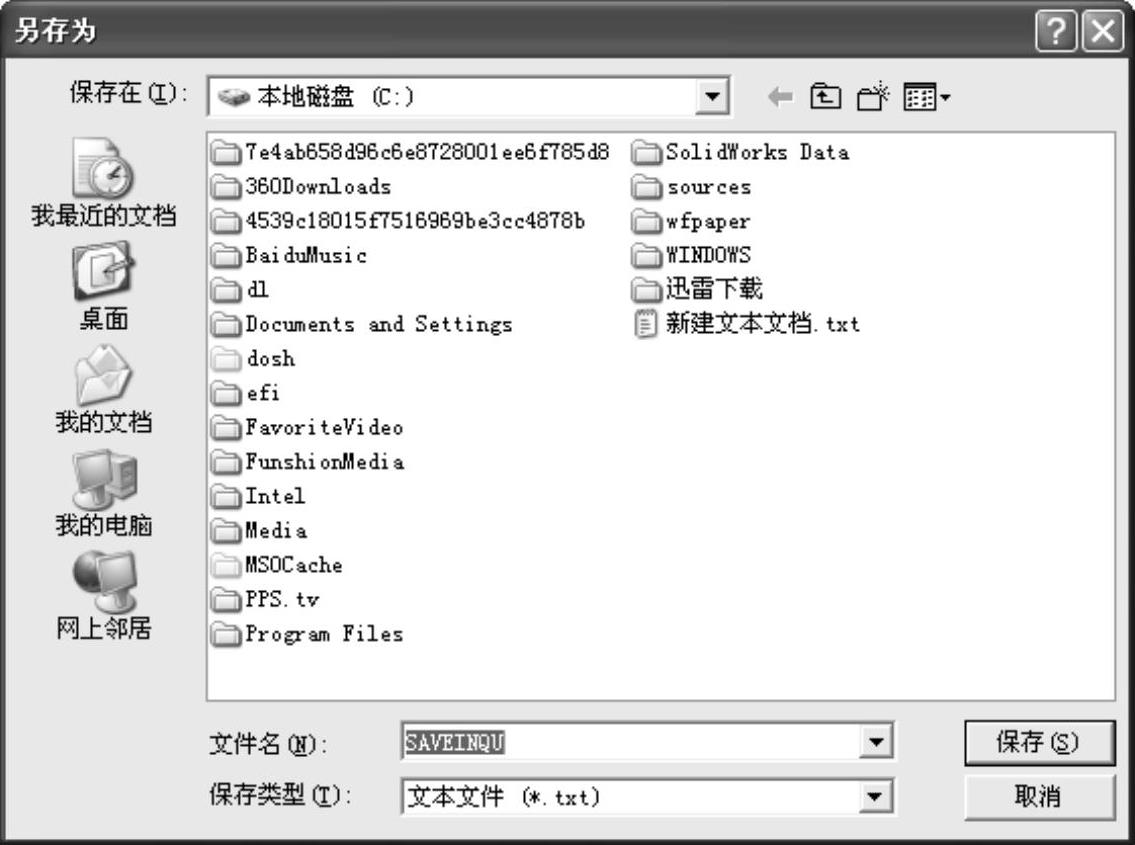

图3-40 【另存为】对话框

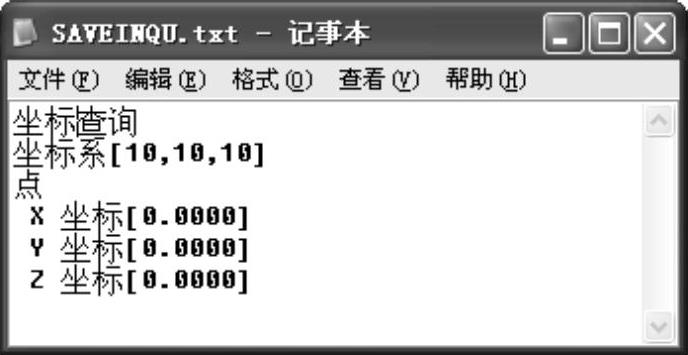

图3-41 保存的查询文本文件
