7.2.4  创建闪光灯孔

1）在绘图区选取图7-71所示的表面，然后单击草图绘制按钮，进入草图绘制环境

2）按F5键调整视图角度，将绘图平面切换到XOY。

3）在【曲线生成栏】工具条中单击矩形按钮，绘制图7-78所示的矩形。

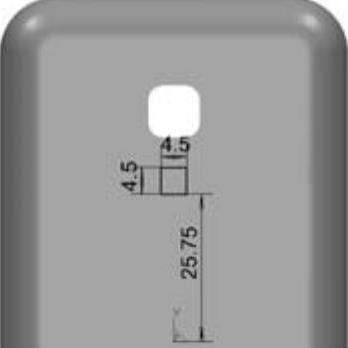

图7-78 绘制闪光灯孔截面草图

4）再次单击按钮，退出草图绘制环境。

5）单击拉伸除料按钮，此时系统弹出【拉伸除料】对话框，如图7-79所示。在该对话框中设定拉伸类型为【贯穿】，用鼠标选取拉伸对象为绘制的截面草图。单击【确定】按钮，完成闪光灯孔的创建，如图7-80所示。

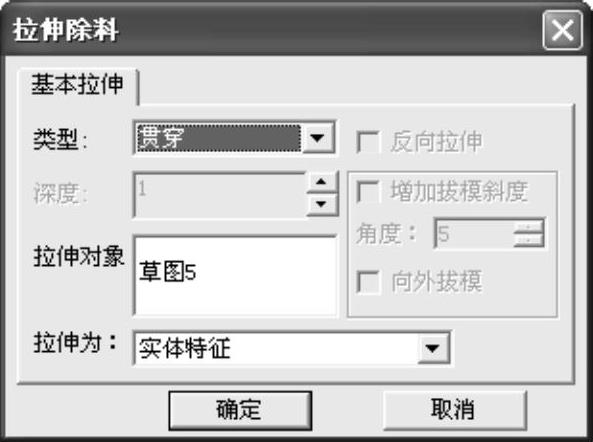

图7-79 【拉伸除料】对话框

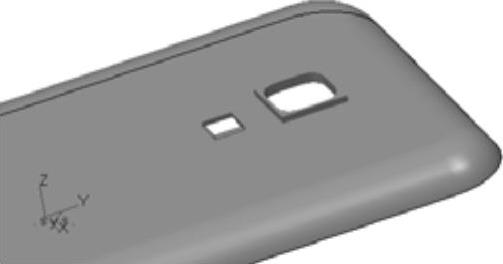

图7-80 闪光灯孔
