7.3.9  准备加工条件

7.3.9 准备加工条件

1.创建毛坯

1）在【轨迹管理】导航栏中，用鼠标双击【毛坯】，系统弹出【毛坯定义】对话框，如图7-171所示。在该对话框中选择【毛坯定义】类型为【矩形】，然后单击【参照模型】按钮，系统即根据实际模型大小创建加工用的毛坯，如图7-172所示。

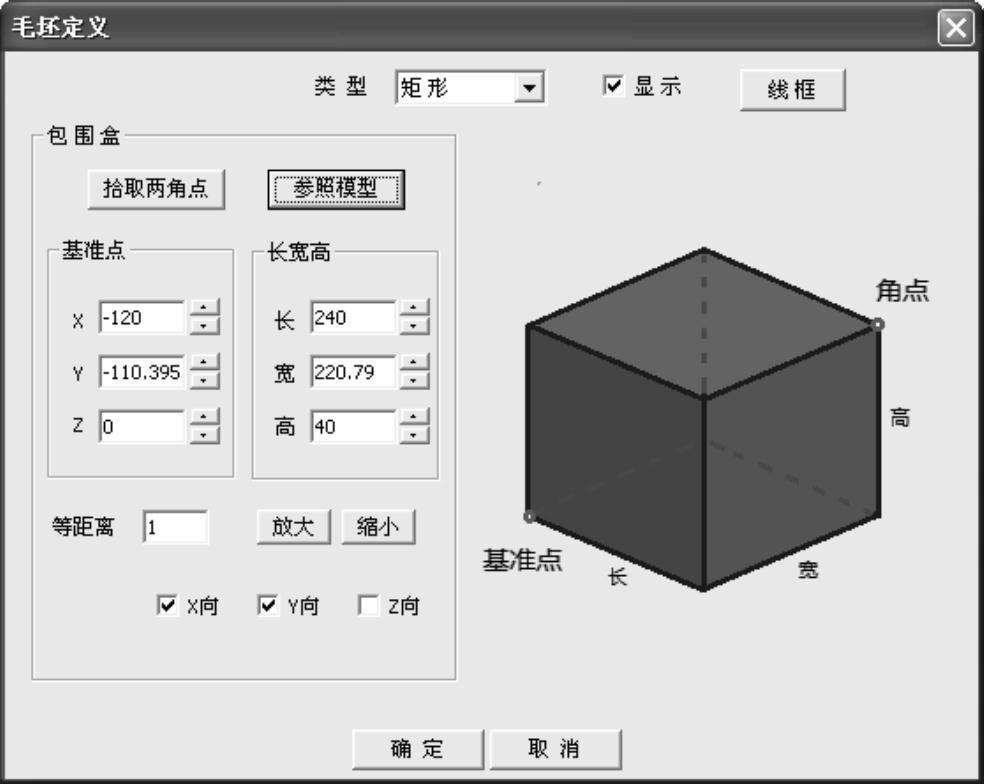

图7-171 设定毛坯定义方式

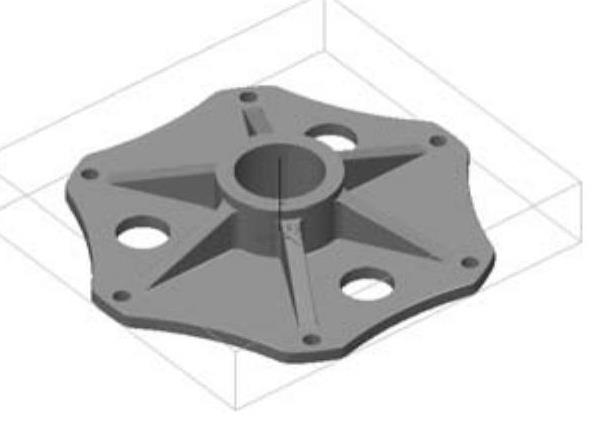

图7-172 创建齿轮轴端盖毛坯

2）也可以选择通过【两点】或【三点】方式创建毛坯，此时需要指定作为毛坯实体的边界点。这里不再赘述。

3）在导航栏的【毛坯】上单击鼠标右键，在弹出的快捷菜单中选择【隐藏】，不显示毛坯边框，以便于查看刀具轨迹。

2.定义加工起始点

在【轨迹管理】导航栏中，用鼠标双击【起始点】，系统弹出【全局轨迹起始点】对话框，如图7-173所示。由于图7-172中创建毛坯高度为40，而建模的起始点在坐标原点，因此设定全局起始点坐标为（0，0，60）。

3.创建加工刀具并定义参数

根据加工需要，创建D10、D6的圆角铣刀，D10钻头。

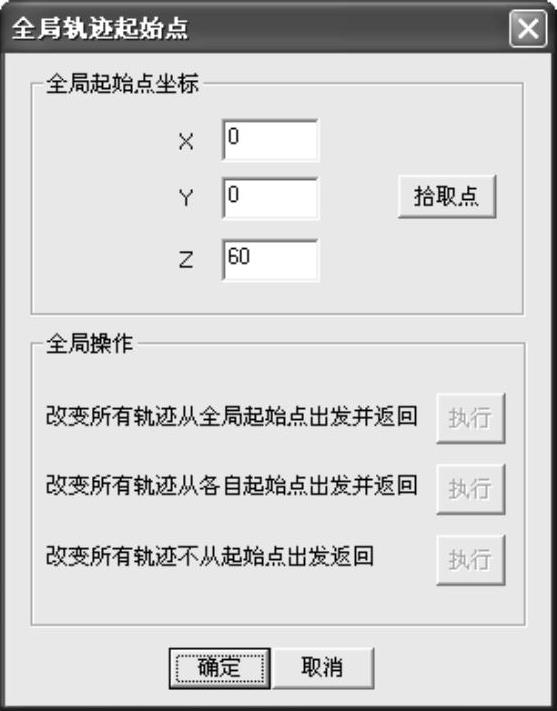

图7-173 【全局轨迹起始点】对话框
