4.4.5  镜像

本命令对选中的曲线或曲面以某一条直线为对称轴，进行空间上的对称镜像或对称拷贝，操作方式有拷贝和平移等两种方式。

依次选择菜单项【造型】—【几何变换】—【镜像】，或者在【几何变换栏】上单击按钮进入镜像命令。在命令窗口中选择【移动】或【拷贝】。根据状态栏提示，单击鼠标或者通过键盘输入确定镜像平面上的第一点、第二点、第三点，三点确定镜像平面。然后根据状态栏提示，用鼠标选取要镜像的元素，按鼠标右键确认，完成元素对三点确定的平面镜像操作。图4-91和图4-92为对曲面的镜像拷贝操作实例。

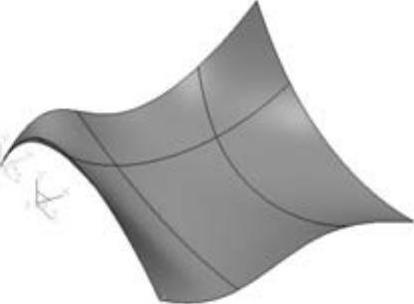

图4-91 待镜像的曲面

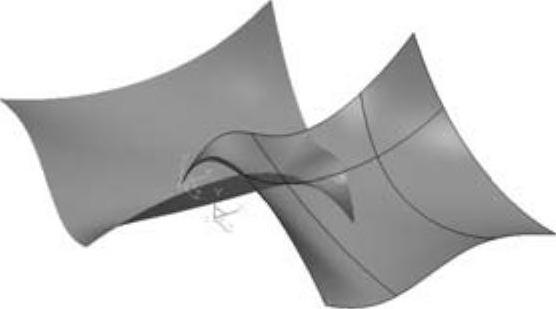

图4-92 镜像拷贝操作实例
