5.6.8  投影线精加工

5.6.8 投影线精加工

本实例将采用投影线精加工方法，通过对5.6.5节生成的刀具轨迹进行投影，生成曲面的投影线精加工轨迹。待投影刀具和待加工曲面如图5-72所示。

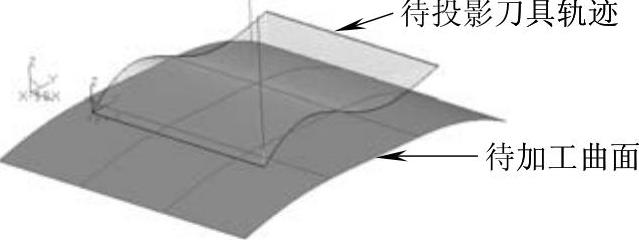

图5-72 待投影刀具轨迹和待加工曲面

1）在【轨迹管理】导航栏的空白处单击鼠标右键，在展开菜单中选择【加工】—【常用加工】—【投影线精加工】，系统弹出【投影线精加工（创建）】对话框，如图5-73所示。

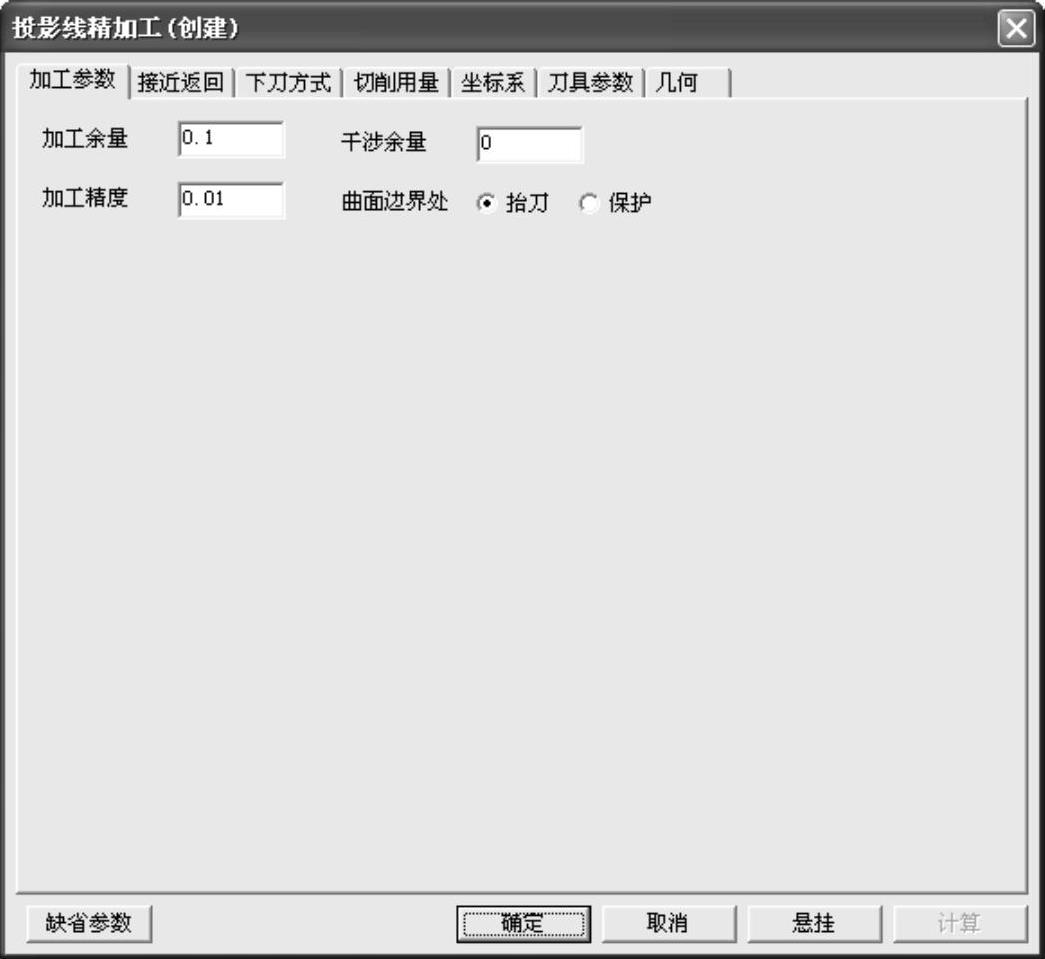

图5-73 【投影线精加工（创建）】对话框

2）在【加工参数】选项卡设定好加工余量等参数。

3）在【刀具参数】选项卡自定义D6的球头铣刀，单击【确定】按钮完成加工参数设置。

4）根据状态栏提示，用鼠标选取图5-72所示的加工刀具轨迹。系统继续提示“请拾取加工曲面”，选取图5-72所示的待加工曲面，单击鼠标右键结束曲面选取。

5）系统提示“请拾取干涉曲面”，直接单击鼠标右键确认，系统自动计算刀具轨迹，如图5-74所示。

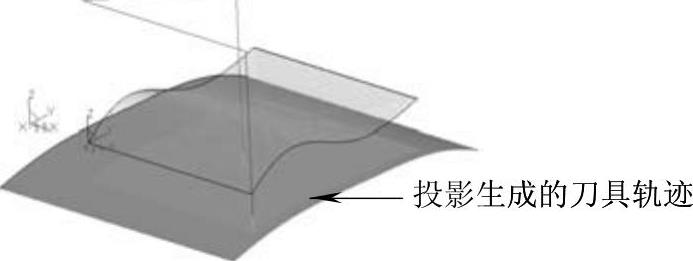

图5-74 选取加工轮廓及方向
