4.6.1 曲面裁剪
曲面裁剪命令用于对生成的曲面进行修剪，去除不需要的曲面部分。在曲面裁剪功能中，可以选用各种曲线和曲面元素作为裁剪边界（即剪刀线），来修整和剪裁曲面，从而得到需要的曲面形态。
曲面裁剪有五种方式：投影线裁剪、等参线裁剪、线裁剪、面裁剪和裁剪恢复等，如图4-165所示。
在各种曲面裁剪方式中，均可以进一步设置采用【裁剪】或【分裂】方式进行操作。其中，【分裂】方式是指系统用剪刀线将曲面分成多个部分，并保留裁剪生成的所有曲面部分；【裁剪】方式是指系统只保留需要的曲面部分，其余部分将被裁剪去掉。系统根据选取曲面时鼠标的位置，来确定需要保留的曲面部分，即剪刀线将曲面分成多个部分的同时，鼠标单击在哪个曲面部分上，就保留哪部分。

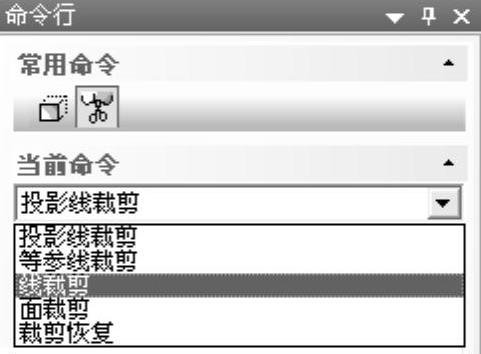

图4-165 【曲面裁剪】方式
1.【投影线裁剪】方式
投影线裁剪是将空间曲线沿给定的固定方向投影到曲面上，作为剪刀线来裁剪曲面。
在导航栏命令行中选择【投影线裁剪】和【裁剪】，根据状态栏提示，用鼠标选取被裁剪的曲面（单击需保留的部分），输入投影方向，如图4-166所示。用键盘输入投影方向矢量，或者按空格键调出【矢量工具】菜单来选择投影方向，选取剪刀线后再选取曲线，完成裁剪操作，如图4-167所示。

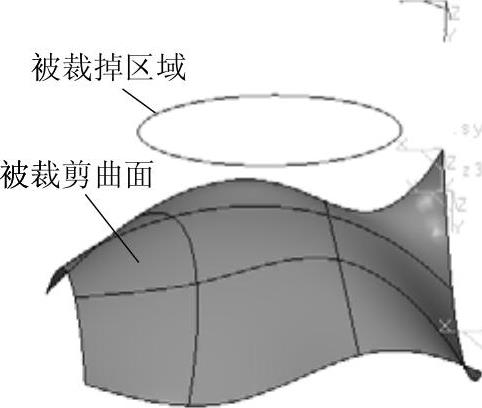

图4-166 选取曲面和剪刀线

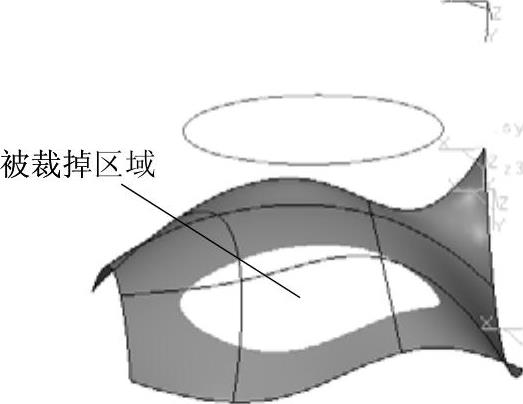

图4-167 曲面裁剪实例
提示：
剪刀线与曲面边界线重合或部分重合，以及相切时，可能无法得到正确的裁剪结果。
2.【等参线裁剪】方式
等参线裁剪是以曲面上给定的等参线为剪刀线来裁剪曲面。有裁剪和分裂两种方式。等参线的给定可以通过点选取菜单或指定参数来确定。
在导航栏命令行中选择【等参线裁剪】、【裁剪】或【分裂】、【过点】或【指定参数】，根据状态栏提示选取曲面，然后根据状态栏提示，选择裁剪方向，完成裁剪操作，如图4-168和图4-169所示。

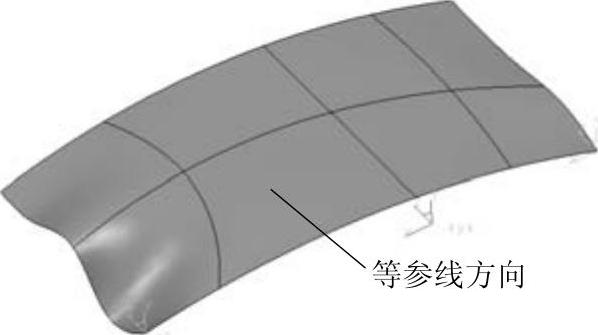

图4-168 拾取曲面

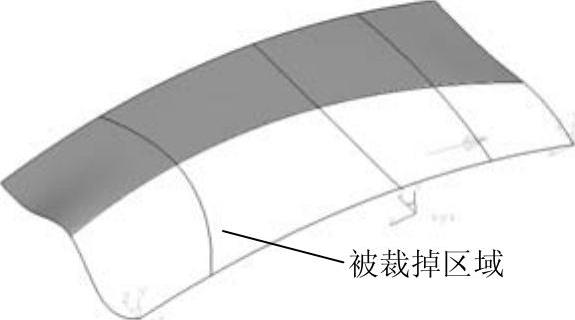

图4-169 裁剪后的曲面
提示：
裁剪时，鼠标选取点所在的曲面部分将被保留。
3.【线裁剪】方式
线裁剪是将曲面上的曲线沿曲面法矢方向投影到曲面上，形成剪刀线来裁剪曲面。
在导航栏命令行中选择【线裁剪】和【裁剪】，然后选取被裁剪的曲面（单击需保留的部分），选取剪刀线和曲线，完成裁剪操作。
提示：
与曲面边界线重合或部分重合，以及相切的曲线对曲面进行裁剪时，将无法得到正确的裁剪结果。应尽量避免这种情况。
4.【面裁剪】方式
面裁剪是将剪刀曲面和被裁剪曲面求交，用求得的相关线作为剪刀线来裁剪曲面。
在导航栏命令行中选择【面裁剪】、【裁剪】或【分裂】，选取被裁剪的曲面（单击需保留的部分），如图4-170所示。根据状态栏提示，选取剪刀曲面，完成裁剪操作，如图4-171所示。

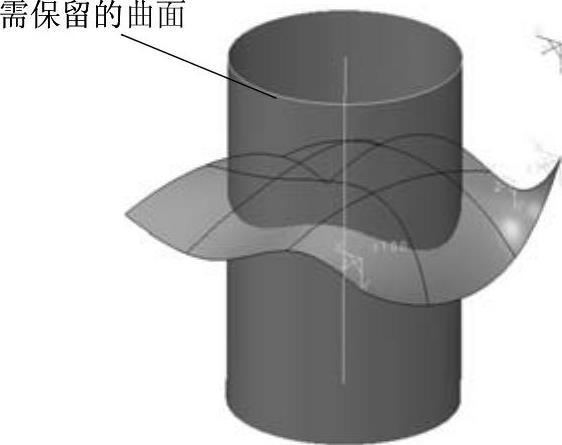

图4-170 拾取被裁剪的曲面

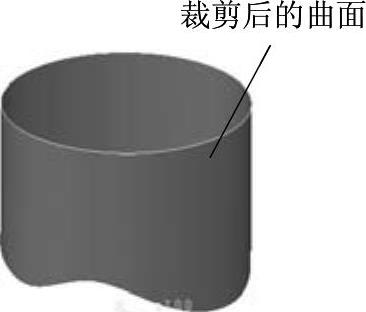

图4-171 裁剪后的曲面
提示：
1）两曲面在边界线处相交或部分相交，以及相切时，将无法得到正确的裁剪结果，应尽量避免。
2）若曲面相关线与被裁剪曲面边界无交点，且不在其内部封闭，则系统将交线延长到被裁剪曲面边界后实行裁剪。一般应尽量避免这种情况。
5.【裁剪恢复】方式
将选中的曲面裁剪部分恢复到没有裁剪的状态。如选取的裁剪边界是内边界，系统将取消对该边界施加的裁剪；如选取的是外边界，系统将把外边界恢复到原始边界状态。
