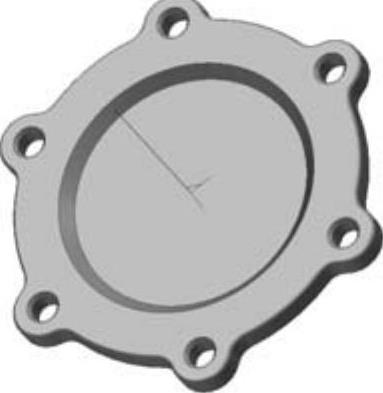

4.8.1 轴承端盖零件实体设计

1.创建轴承端盖主体拉伸增料

1）在特征导航栏里选择【平面XY】基准面，单击【状态控制栏】上的按钮，单击鼠标左键（或按F2键），进入草图绘制状态，按F9键切换XOY平面为当前平面，按F5键切换当前平面与屏幕平行。

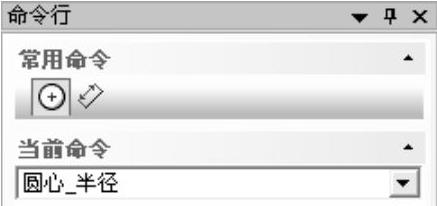

2）单击按钮进入绘制圆命令。在导航栏命令行中选择【圆心_半径】方式，如图4-268所示。移动鼠标至坐标原点，当鼠标指针附近显示原点符号时，单击鼠标左键，将圆心设定于坐标原点处，拖动鼠标到一定位置单击，完成圆绘制。

3）单击按钮标注绘制的圆，然后再次单击按钮，将绘制的圆直径更改为90，如图4-269所示。

图4-268 【圆】绘制方式

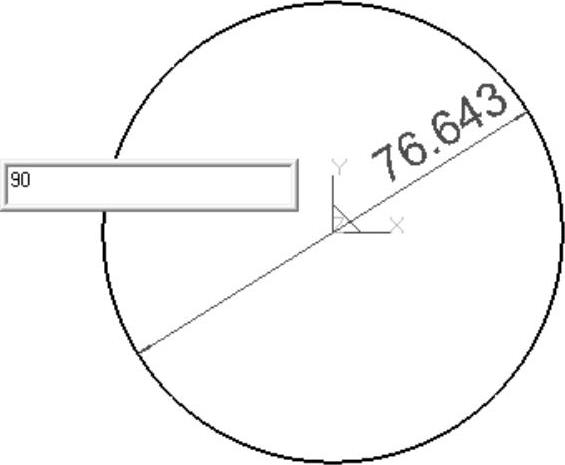

图4-269 绘制主体圆并修改尺寸

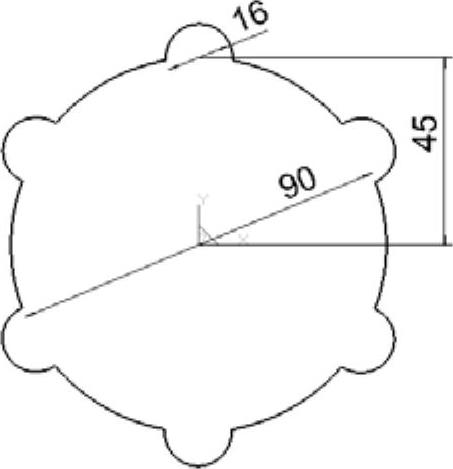

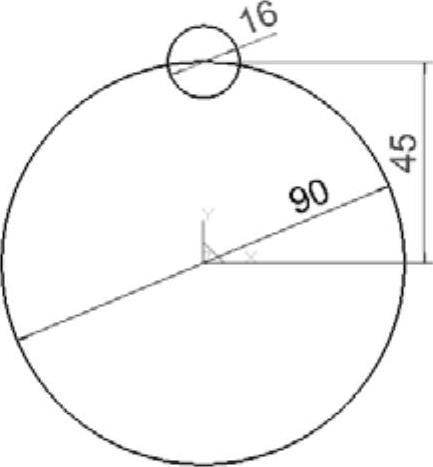

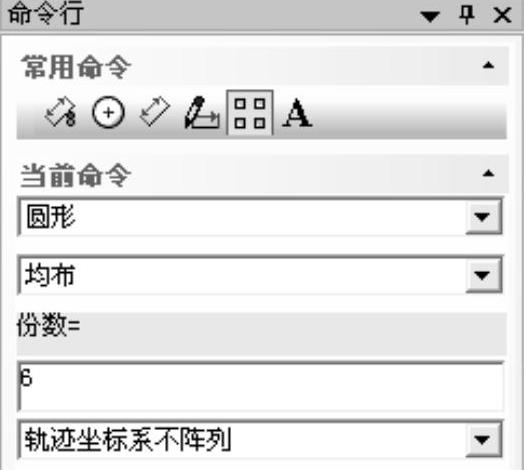

4）再次使用绘制圆命令，绘制图4-270所示的圆，直径为16，圆心距坐标原点45，且在大圆的最上点处。单击阵列按钮，在导航栏命令行中设置阵列类型为【圆形】，阵列排布方式为【均布】，并设定【分数】为6，如图4-271所示。

图4-270 绘制偏心圆

图4-271 【阵列】命令设置项

5）根据状态栏提示，用鼠标选取绘制的偏心圆，单击鼠标右键确认阵列对象的选取。系统提示“输入阵列中心”，将鼠标移动到坐标原点并单击，此时偏心圆的阵列如图4-272所示。单击按钮将多余线条剪除，得到图4-273所示的图形。

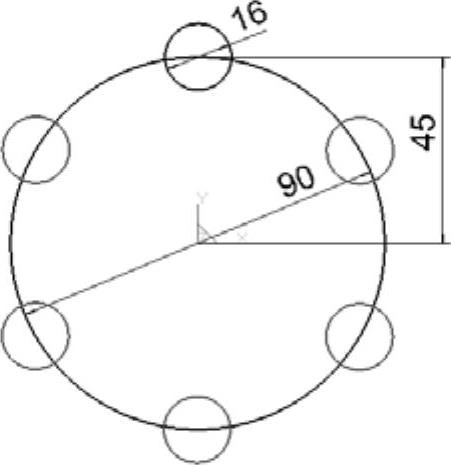

图4-272 偏心圆阵列效果

图4-273 图形修剪后的效果

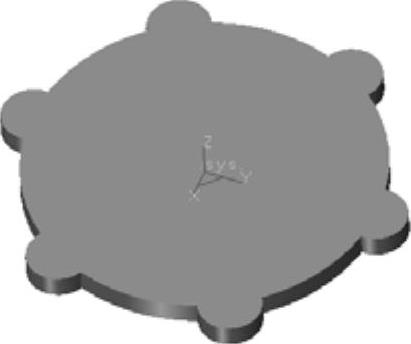

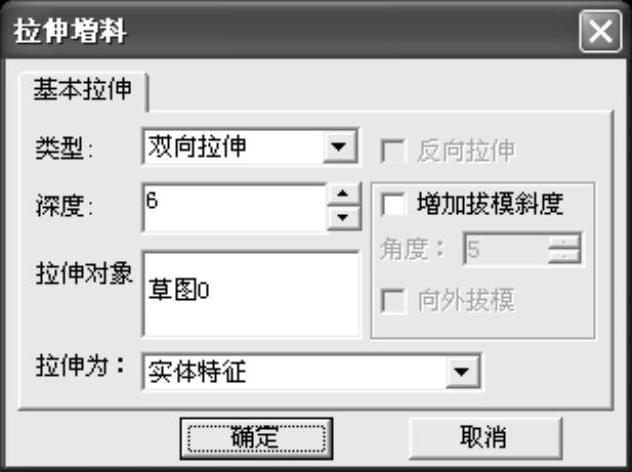

6）再次单击按钮，退出草图绘制。单击按钮，在弹出的【拉伸增料】中设置拉伸类型为【双向拉伸】，拉伸【深度】为“6”，如图4-274所示。根据状态栏提示，用鼠标选取图4-273绘制的草图，单击按钮【确定】完成主体拉伸，如图4-275所示。

图4-274 主体拉伸特征设置

图4-275 主体拉伸效果

2.创建偏心圆孔

1）用鼠标选择创建主体的上表面，然后单击按钮，此时将以选中的平面作为绘图平面，按下F5键将选中的绘图平面与屏幕平行。

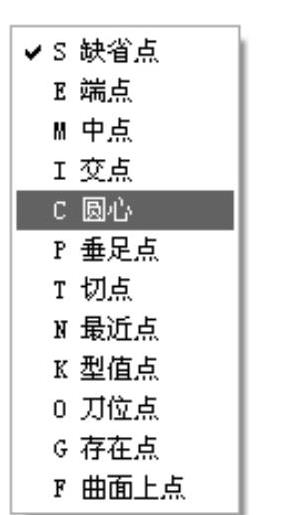

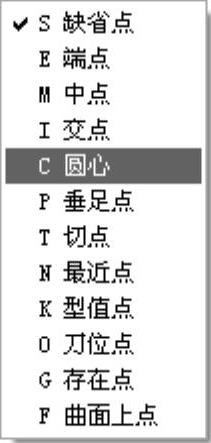

2）单击按钮进入圆绘制命令，然后按下空格键，在系统弹出点捕捉快捷菜单中选择【圆心】项，如图4-276所示。根据系统提示，捕捉偏心圆弧的圆心，绘制一个直径为“6.6mm”的圆，如图4-277所示。

图4-276 点选取快捷菜单

图4-277 绘制圆孔截面圆

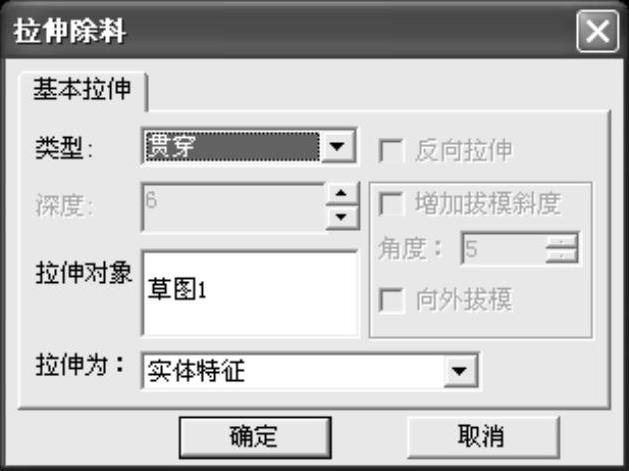

3）单击按钮，系统弹出【拉伸除料】对话框，如图4-278所示。在该对话框中选择【类型】为【贯穿】，拉伸对象为图4-277绘制的圆，【拉伸为】选择【实体特征】，然后单击【确定】按钮，生成圆孔特征如图4-279所示。

图4-278 【拉伸除料】对话框

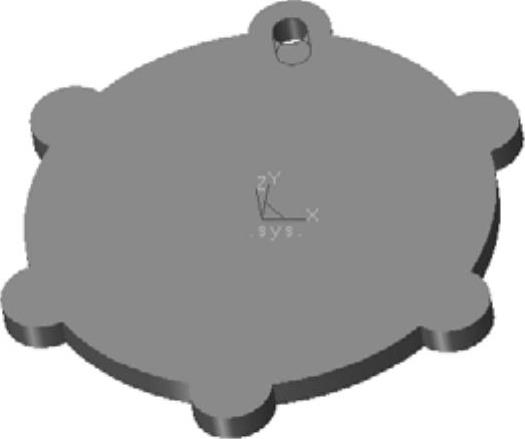

图4-279 圆孔拉伸除料特征

4）单击F9键，将当前平面切换为YOZ平面，然后单击按钮，以两点方式绘制一条直线，其起始点为坐标原点，终止点坐标（0，0，50）通过键盘输入。单击鼠标右键完成直线绘制，此直线将作为特征阵列的参照轴。绘制完直线后，单击F9键将当前平面切换为XOY平面。

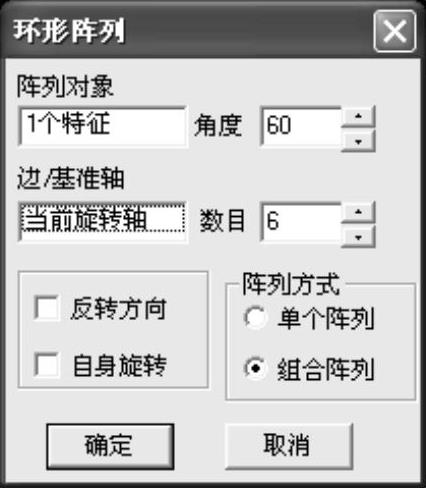

5）单击按钮，系统弹出【环形阵列】对话框，如图4-280所示。单击【阵列对象】下方的空白编辑框，然后在图形窗口选择图4-279创建圆孔特征，或者在导航栏的特征管理栏中选取该特征；选取【边/基准轴】为上步创建的直线，设定【角度】为“60”、【数目】为“6”。单击【确定】按钮，创建的圆孔阵列特征如图4-281所示，

图4-280 【环形阵列】对话框

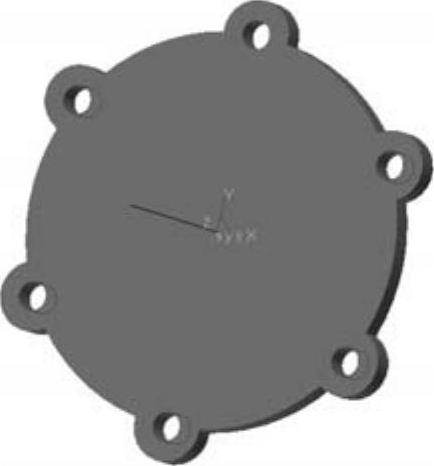

图4-281 圆孔阵列特征

3.创建过渡圆角和倒角

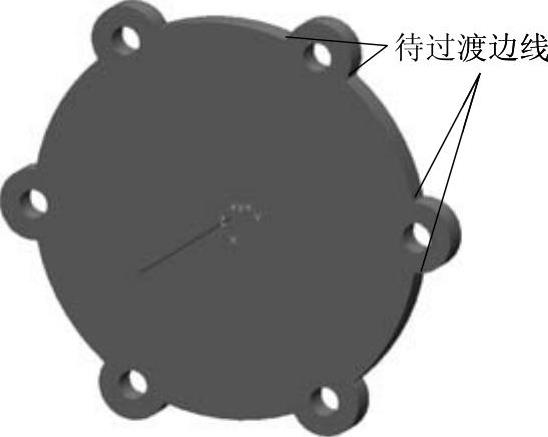

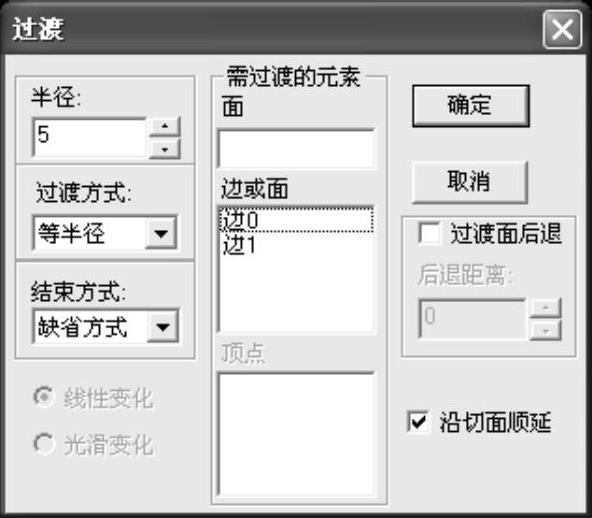

1）单击按钮，系统弹出【过渡】对话框，如图4-282所示。设置过渡【半径】为“5”、【过渡方式】为【等半径】、【结束方式】为【缺省方式】。用鼠标单击【边或面】下方的空白处，然后在图形窗口中单击图4-283所示的每个圆孔附近的曲面交线。单击【确定】按钮，创建的边线过渡特征如图4-284所示

图4-282 【过渡】对话框

图4-283 选取待过渡边线

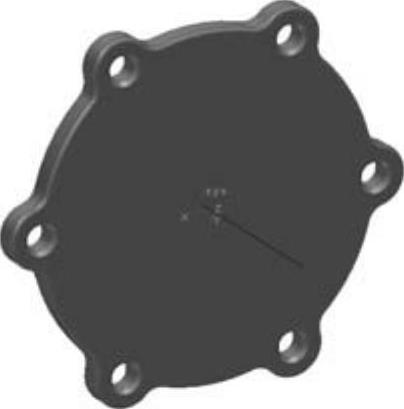

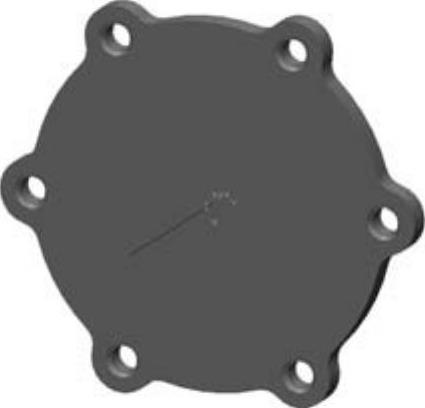

图4-284 生成边线的过渡特征

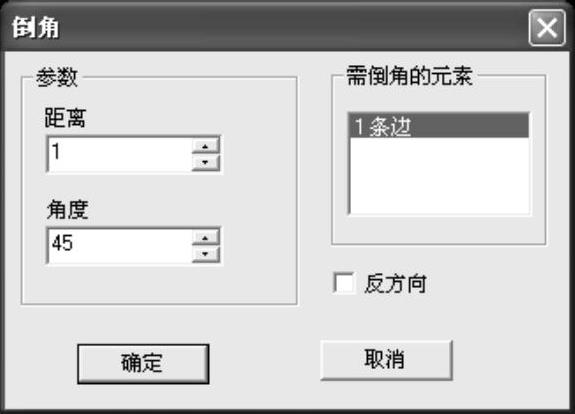

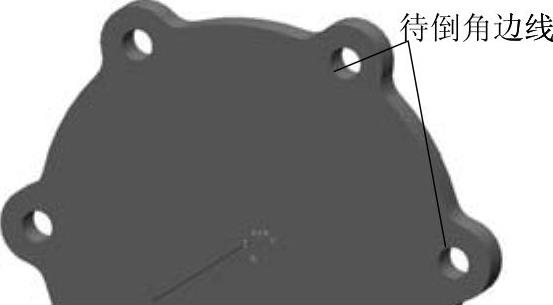

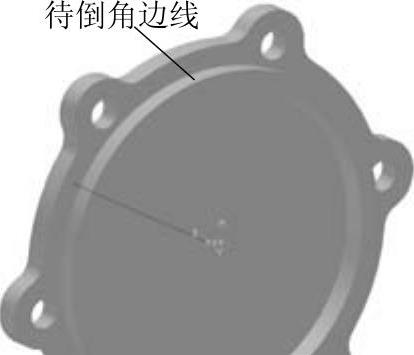

2）单击按钮，系统弹出【倒角】对话框，如图4-285所示。设置倒角【距离】为“1”、【角度】为“45”。用鼠标在图形窗口中单击图4-286所示的所有圆孔边线。单击【确定】按钮，创建的边线倒角特征如图4-287所示。

图4-285 【倒角】对话框

图4-286 选取待倒角边线

图4-287 生成边线的倒角特征

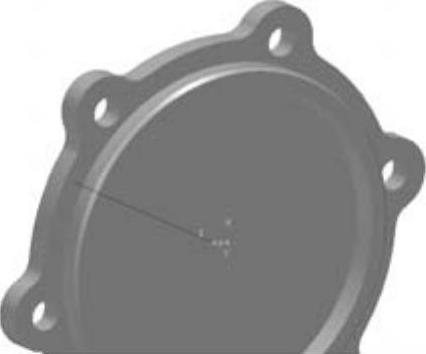

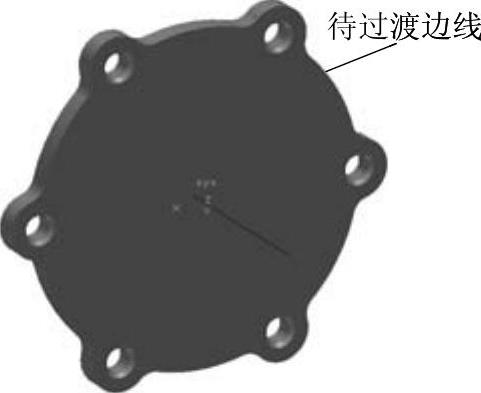

3）单击按钮，系统弹出【过渡】对话框，如图4-288所示。设置过渡【半径】为“1”、【过渡方式】为【等半径】、【结束方式】为【缺省方式】。用鼠标单击【边或面】下方的空白处，然后在图形窗口中单击图4-289所示的主体侧面边线，该边线与倒角边线处于轴承端盖的同一个端面内。单击【确定】按钮，创建的边线过渡特征如图4-290所示。

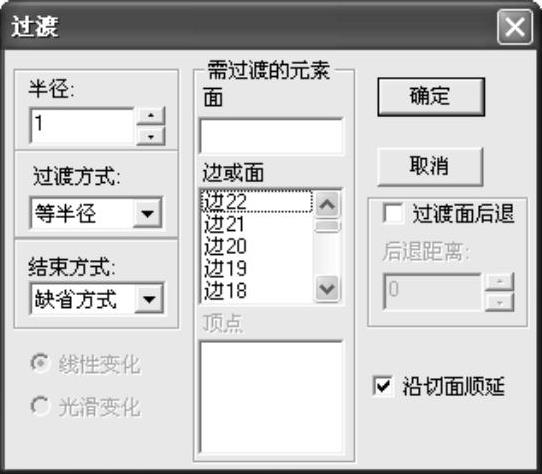

图4-288 【过渡】对话框

图4-289 选取待过渡边线

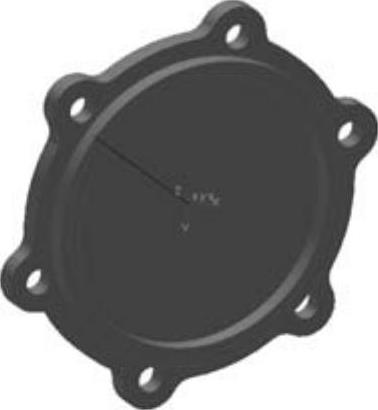

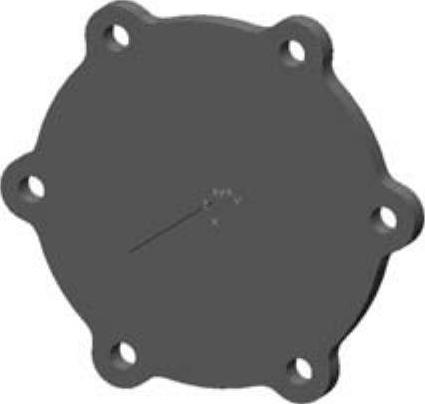

图4-290 生成轴承端盖主体边线整体过渡特征

4.创建止口及拔模斜度

1）单击轴承端盖主体上与生成图4-290所示过渡特征相对的另一侧端面，然后单击按钮，此时将以选中的平面作为绘图平面，按下F5键将选中的绘图平面与屏幕平行。

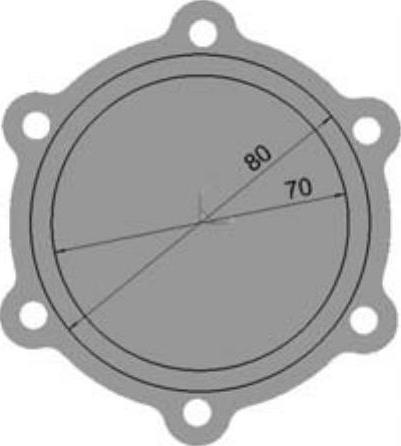

2）单击按钮进入圆绘制命令，然后按下空格键，在系统弹出点捕捉快捷菜单中选择【圆心】项，如图2-291所示。根据系统提示，捕捉轴承端盖主体的圆心，绘制两个直径为“80mm”和“70mm”的圆，如图4-292所示。

图4-291 点选取快捷菜单

图4-292 绘制同心圆截面图

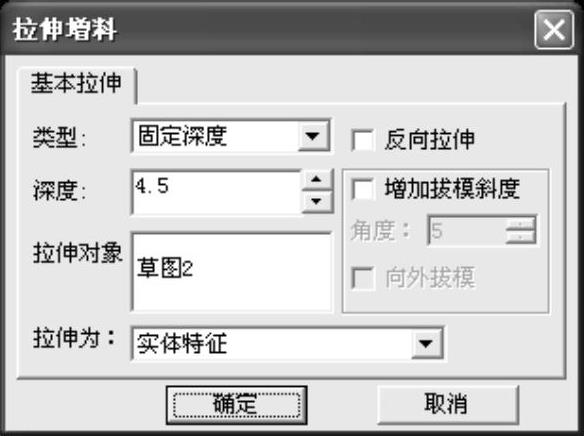

3）单击按钮，系统弹出【拉伸增料】对话框，如图4-293所示。在该对话框中选择【类型】为【固定深度】，设置【深度】为“4.5”；【拉伸对象】为在图形窗口选取的图4-292绘制的“草图2”同心圆；【拉伸为】选择【实体特征】；单击【反向拉伸】项，调整拉伸特征为实体外。然后单击【确定】按钮，生成圆孔特征如图4-294所示。

图4-293 【拉伸增料】对话框

图4-294 止口拉伸增料特征

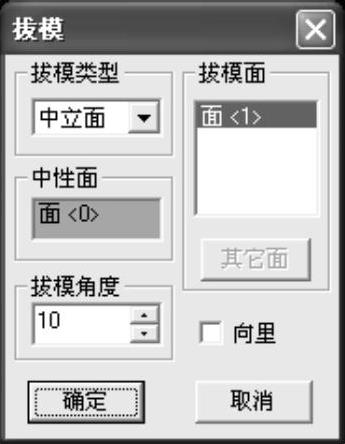

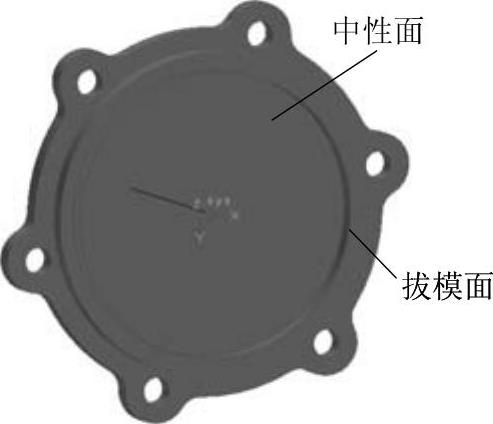

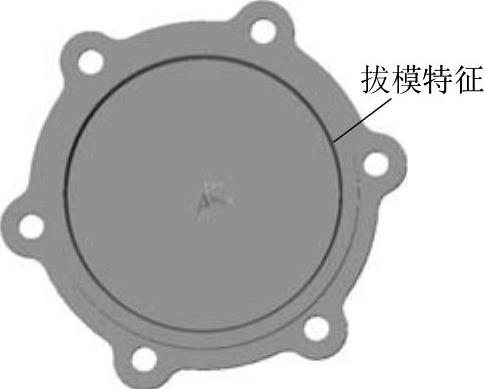

4）单击按钮，系统弹出【拔模】对话框，如图4-295所示。在该对话框中选择【拔模类型】为【中立面】，在【中性面】项下空白编辑框中单击，然后在图形窗口选取轴承端盖止口的内部端面为中性面；在【拔模面】项下空白编辑框中单击，然后在图形窗口中选择轴承端盖止口内圆柱面为拔模面，如图4-296所示。设定【拔模角度】为“10”，单击【向里】项，调整拔模面倾斜方向，这里不选中。
