4.2.7  点

4.2.7 点

该命令用于在屏幕指定位置处绘制单个的孤立点，也可以在已有曲线上绘制分割点。在【曲线生成栏】工具条上单击按钮，即可启动绘制点命令。

1.【单个点】方式绘制点

该命令用于生成单个点，如工具点、曲线投影交点、曲面上投影点和曲线曲面交点。

进入绘制点命令后，在导航栏命令行中选择【单个点】项，然后选择单个点的绘制方式，如图4-39所示。

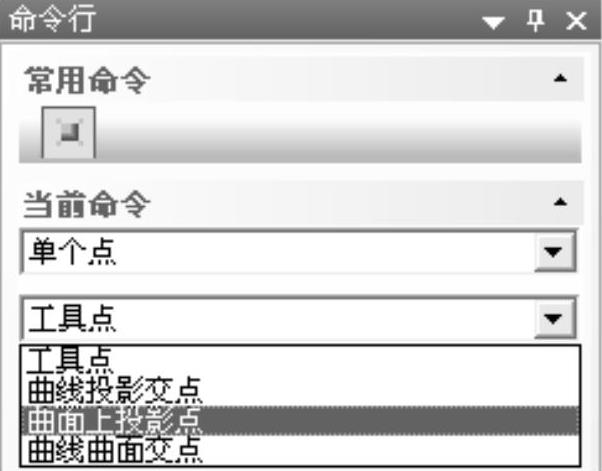

图4-39 【单个点】设置项

系统提供了四种绘制单个点方式：

（1）工具点 利用点选取菜单确定位置生成单个点，但不能利用切点和垂足点生成单个点。

（2）曲线投影交点 对于两条不相交的空间曲线，如果它们在当前平面的投影有交点，则在先拾取的直线上生成该投影交点。

（3）曲面上投影点 对于一个给定位置的点，通过【矢量工具】菜单给定一个投影方向，在一个已知曲面上生成一个投影点。

（4）曲线曲面交点 通过一条曲线和一张曲面的交点生成点。

2.【批量点】方式绘制点

该命令用于生成多个点，包括等分点、等距点和等角度点等。

启动绘制点命令后，在导航栏命令行中选择【批量点】项，然后在下拉菜单中选择点的绘制方式，如图4-40、图4-41所示。

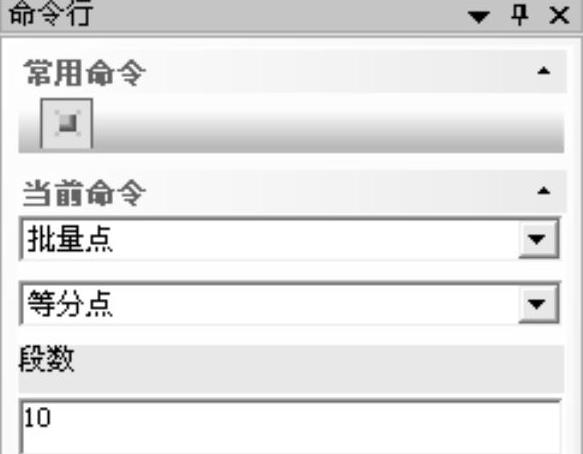

图4-40 【批量点】下拉框

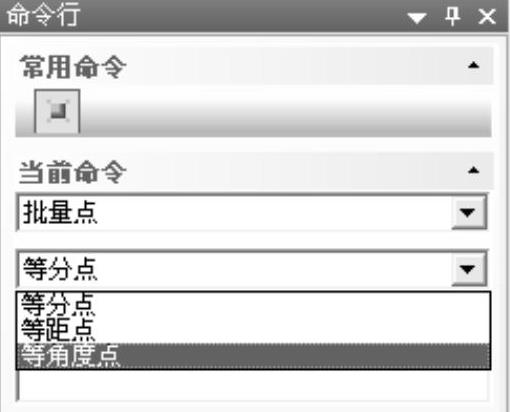

图4-41 【批量点】—【等分点】下拉

系统提供了三种绘制批量点的方式：

（1）等分点 在曲线上按照指定段数等分的点。

（2）等距点 在曲线上间隔为给定弧长距离的点。

（3）等角度点 在圆弧上等圆心角间隔的点。
