5.6.12  平面精加工

5.6.12 平面精加工

本实例将采用平面加工的方法，对图5-88所示的腰形凸台模型上平坦部分进行精加工，并生成加工轨迹。

1）打开该实体零件后，在【轨迹管理】导航栏中用参照模型的方式定义毛坯，然后在导航栏的空白处单击鼠标右键，在展开菜单中选择【加工】—【常用加工】—【平面精加工】，系统弹出【平面精加工（创建）】对话框，如图5-91所示。

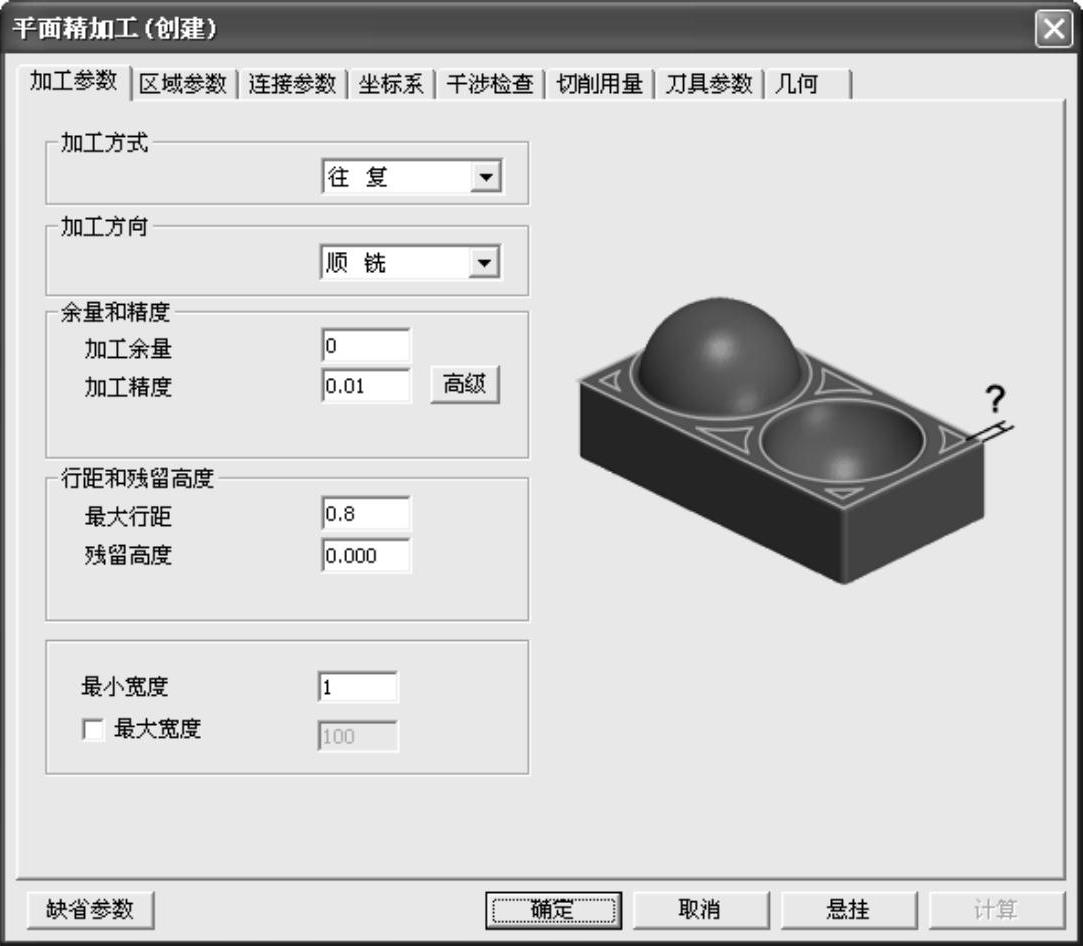

图5-91 【平面精加工（创建）】对话框

平面精加工命令中，对于平坦区域识别角度可参见图5-92理解。

2）在【平面精加工（创建）】对话框的【刀具参数】选项卡中，选取D10的球头铣刀，单击【确定】按钮。

3）根据状态栏提示，按下W键选取整个模型作为加工曲面，单击鼠标右键确认，系统自动计算并生成的轨迹如图5-93所示。

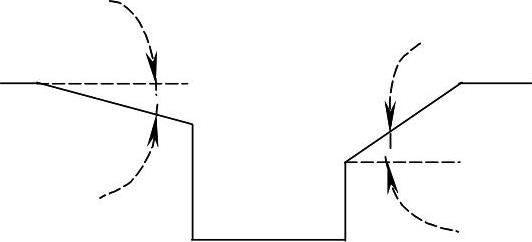

图5-92 平坦区域识别角度

总结：

本加工方法可以根据设定的加工参数，自动识别零件模型中平坦的区域，并自动针对这些识别出的平坦区域生成精加工轨迹，从而大大提高了零件平坦部分的精加工效率。

以5.6.2节的模型为例，采用平面精加工方法生成平坦区域的刀具轨迹，如图5-94所示。

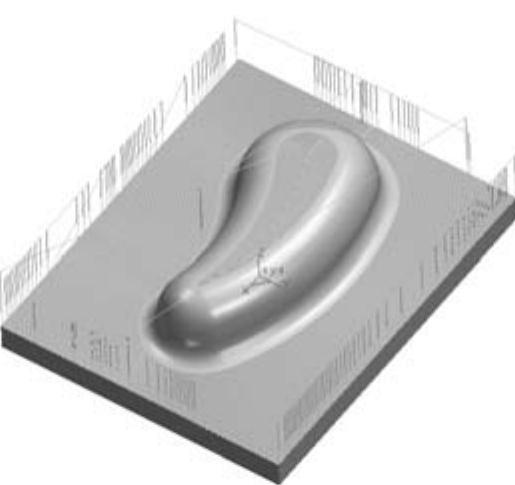

图5-93 平面精加工生成的轨迹

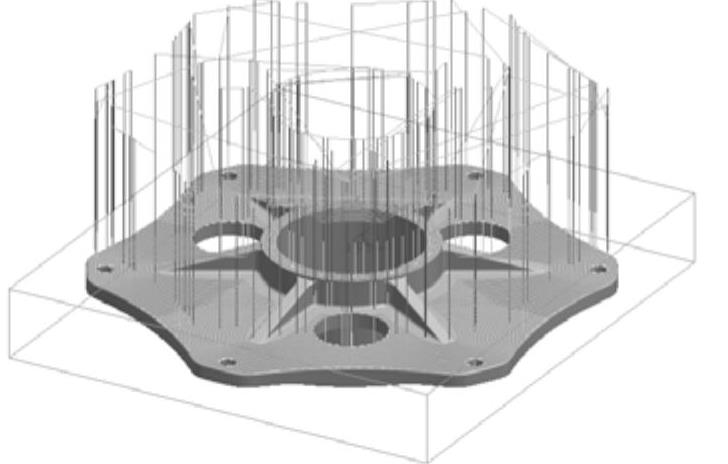

图5-94 齿轮轴端盖零件的平面精加工轨迹
