5.9 轨迹仿真
CAXA制造工程师2013的轨迹仿真功能可以模拟刀具沿轨迹进给，实现对毛坯切削的动态图像显示。这个仿真过程是通过CAXA制造工程师2013自带的轨迹仿真器来实现的。在【轨迹管理】导航栏中，选中要进行仿真的加工轨迹，然后在要进行仿真的刀具轨迹上单击鼠标右键，在弹出的快捷菜单中选择【实体仿真】，即可进入轨迹仿真器进行仿真，如图5-127所示。

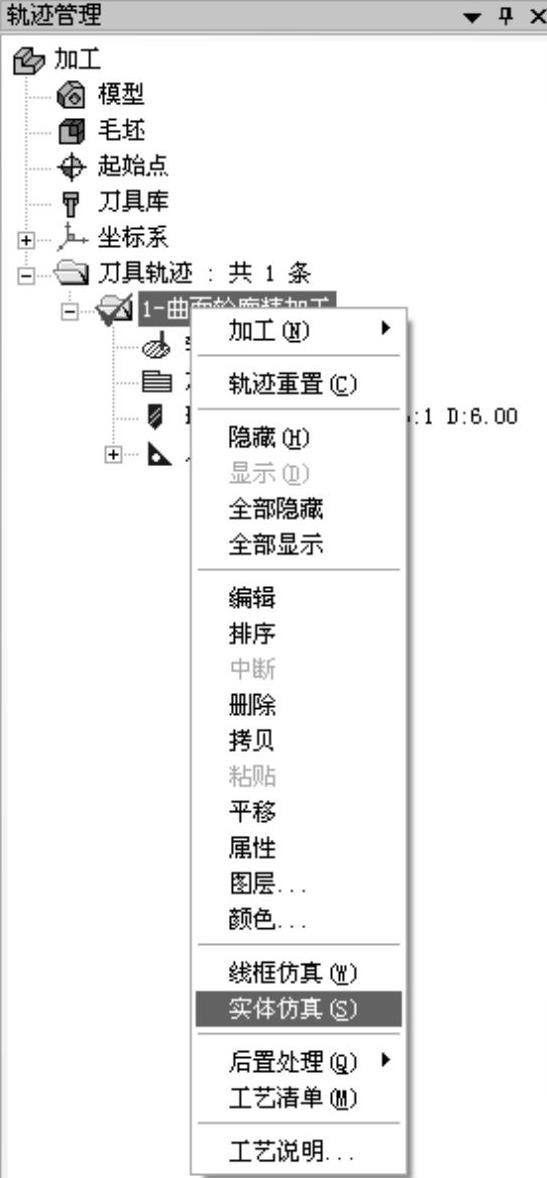

图5-127 实体仿真快捷菜单
轨迹仿真是轨迹验证模块，可对加工过程进行模拟仿真。在仿真过程中：
1）可以随意放大、缩小、旋转视图窗口，便于观察加工细节。
2）能显示多道加工轨迹的加工结果。
3）可以调节仿真速度。
4）可以检查刀柄干涉、快速移动过程（G00）中的干涉、刀具无切削刃部分的干涉。
5）可以把切削仿真结果与零件理论形状进行比较，切削残余量用不同的颜色区分表示。
下面以曲面轮廓精加工为例，介绍轨迹仿真模块。
1）打开已经生成加工轨迹的曲面轮廓精加工模型后，在【轨迹管理】导航栏中要进行仿真的轨迹上单击鼠标右键，在弹出的快捷菜单中选择【实体仿真】，即可打开CAXA轨迹仿真对话框，如图5-128所示。

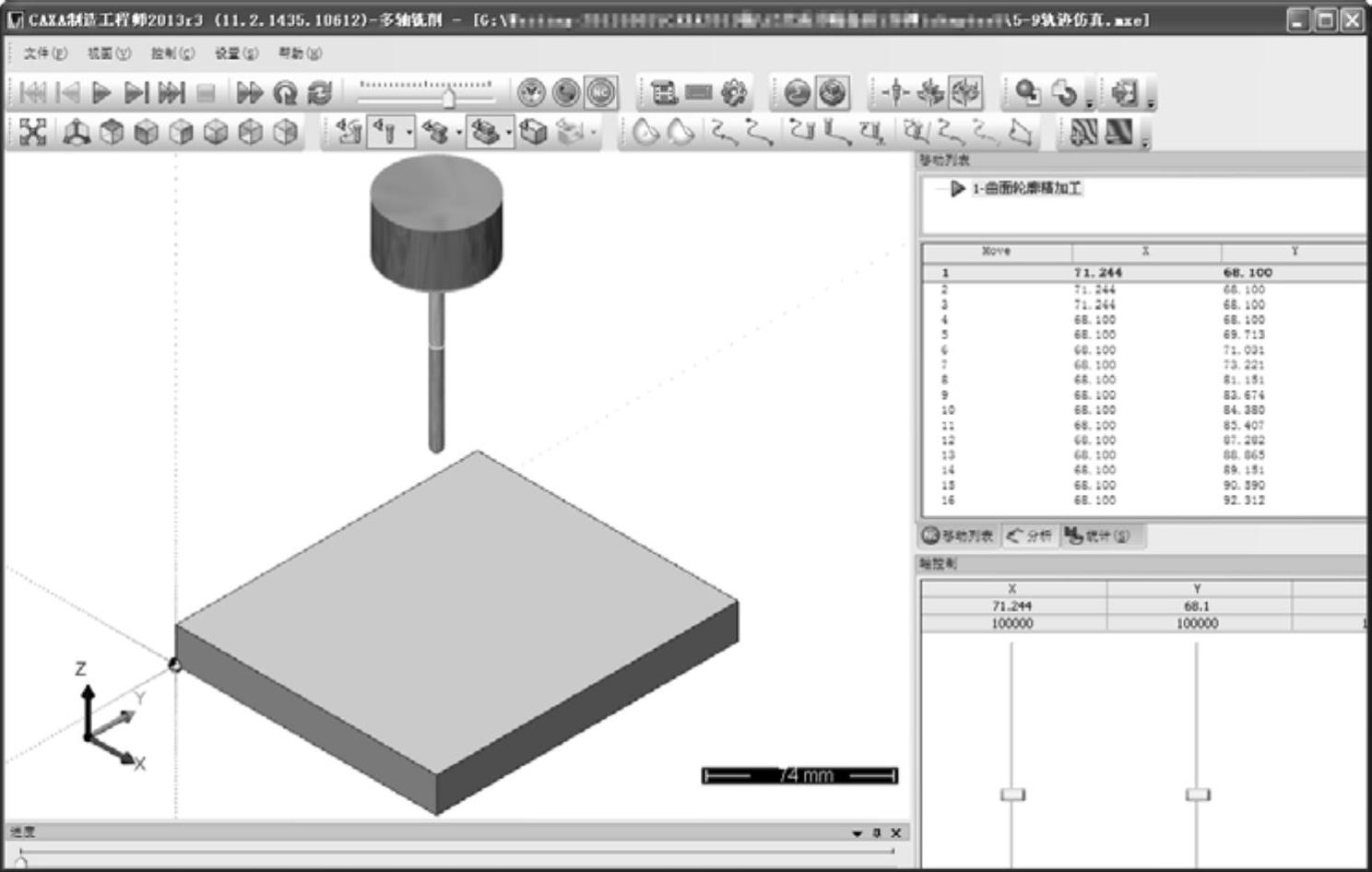

图5-128 CAXA轨迹仿真对话框
2）进入CAXA轨迹仿真对话框后，可以工具栏中的【视图工具】
来调整工件的位置和视角，以便观察加工过程。
3）单击播放按钮
，即开始轨迹仿真。在仿真过程中亦可通过视图工具
从不同角度观察工件，同时也可以拖动滑块
控制加工仿真的速度、状态，还可对轨迹加以干涉检查，如图5-129所示。
CAXA轨迹仿真对话框的工具栏有一排控制按钮
，各按钮的功能说明如下：
a）
：控制刀具轨迹显示与隐藏。
b）
：控制刀具以渲染、半透明、隐藏或线框显示方式显示。
c）
：控制模型以渲染或半透明方式显示。
d）
：控制毛坯以渲染或半透明方式显示。
e）
：控制初始毛坯的显示或隐藏。

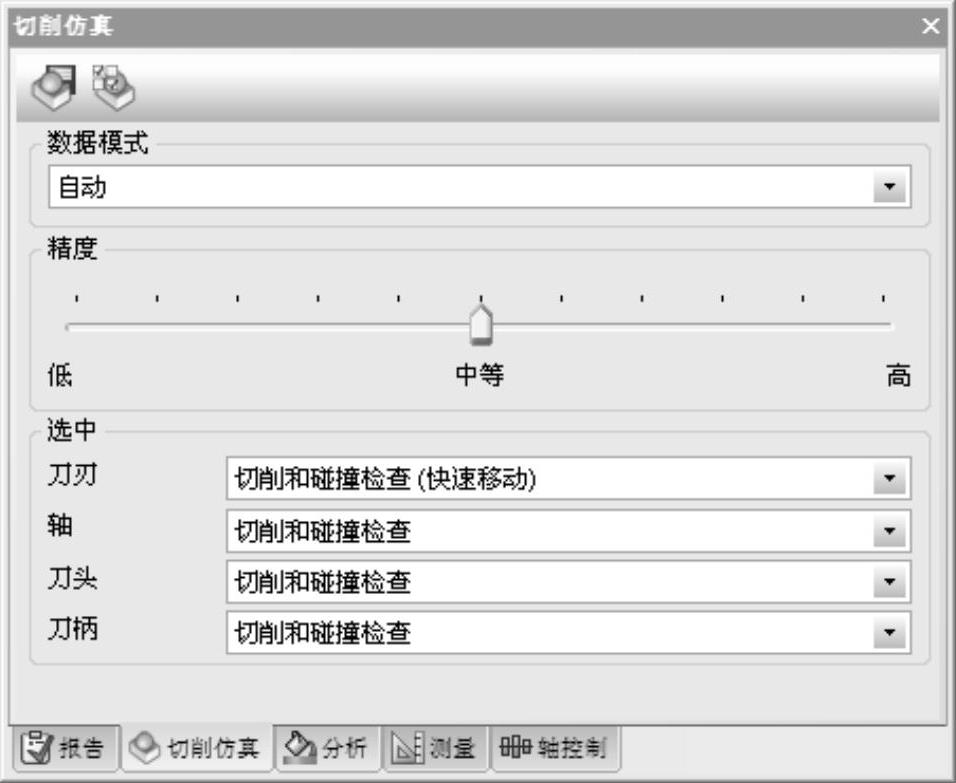

图5-129 控制干涉检察方式
选取
显示刀具轨迹后，在
工具条中可以定义刀具轨迹的具体显示方式：
a）
：以刀具中心为参照显示刀具轨迹。
b）
：以刀尖中心为参照显示刀具轨迹。
c）
：显示所有操作。
d）
：显示当前操作。
e）
：跟随方式显示刀具轨迹。
f）
：跟踪方式显示刀具轨迹。
g）
：分段方式显示刀具轨迹。
h）
：显示刀具轨迹的同时显示刀轴矢量。
i）
：显示刀具轨迹的同时显示刀位点。
j）
：显示刀具轨迹的导引部分。
k）
：显示刀具轨迹的连接部分。
在【分析】窗口中，用户可以分析加工后的模型与三维模型的偏差，该偏差以颜色方式显示，如图5-130所示。

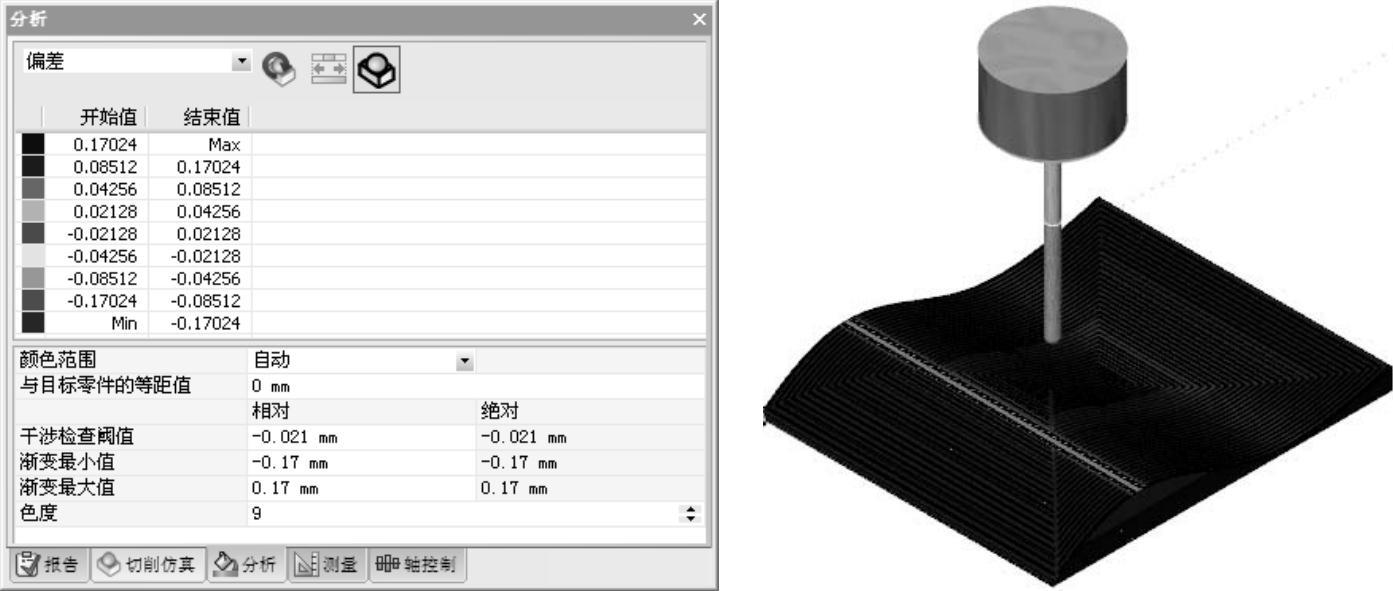

图5-130 分析加工偏差
在CAXA轨迹仿真对话框的工具栏中，有仿真控制工具条，如图5-131所示。
图5-131 仿真控制工具条
部分按钮功能说明如下：
a）
：运行轨迹仿真。
b）
：向前一步。
c）
：下一步操作。
d）
：停止仿真。
e）
：重新开始。
f）
：循环。
g）
：基于时间模式。
h）
：基于长度模式。
i）
：基于NC模式。
单击

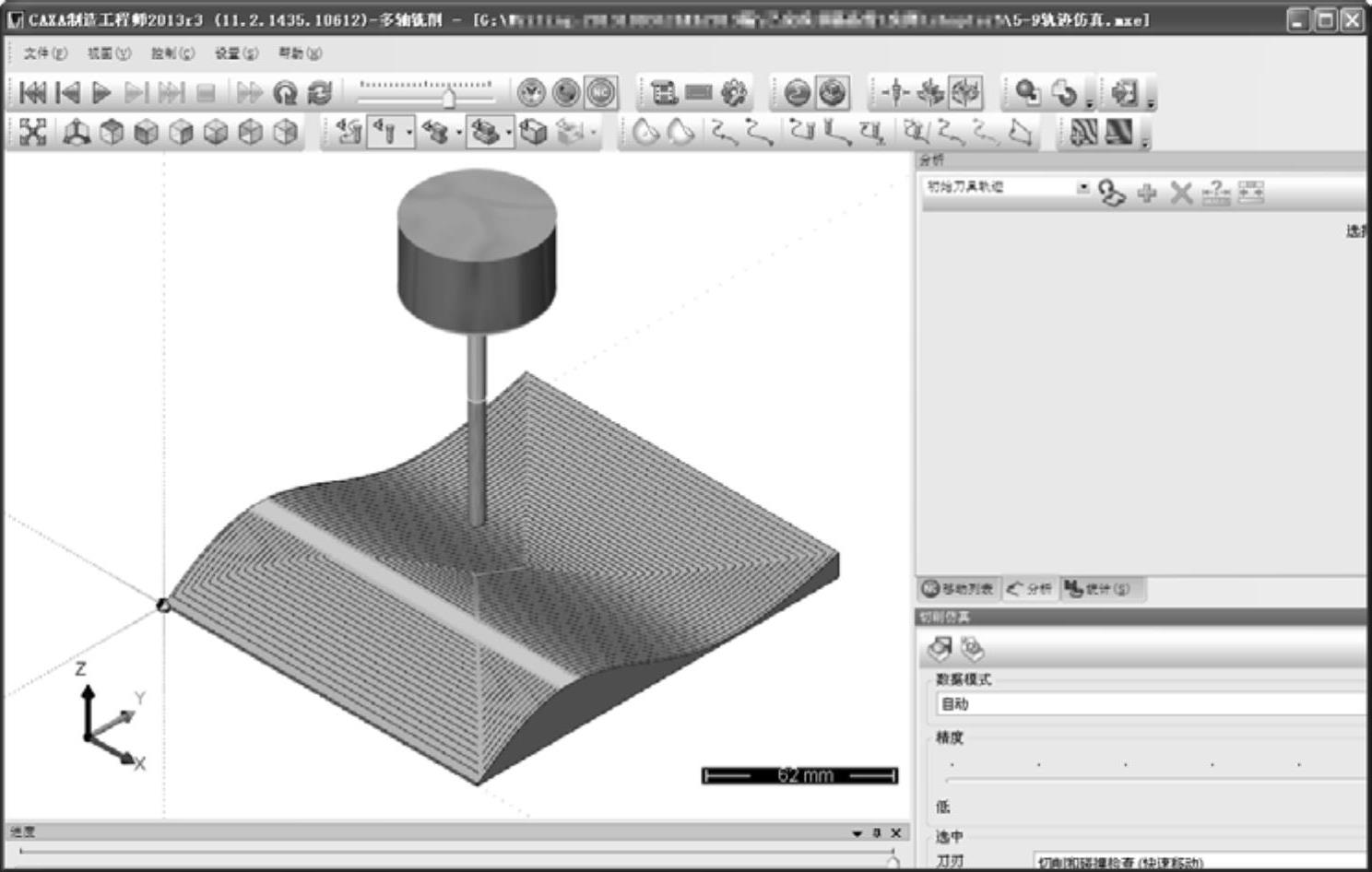

按钮，执行仿真加工，结果如图5-132所示。
图5-132 执行仿真加工
