4.2.9  多边形

4.2.9 多边形

多边形是指由三条以上的线段首尾相连构成的平面封闭图形。

依次选择菜单项【造型】—【曲线生成】—【多边形】，或者在【曲线生成栏】工具条上单击按钮，启动绘制多边形命令。系统提供了边方式和中心方式两种绘制正多边形的方式。

1.【边】方式绘制多边形

单击按钮图标，进入多边形命令。在图4-44所示命令窗口中选择【边】项，在【边数】中输入需等分的份数值。

系统提示“输入边起点”，可以直接由键盘输入起点坐标，并按回车键确定；也可以移动鼠标并在合适位置单击来确定多边形起点。确定边起点后，系统提示“输入边终点”，同样用键盘或鼠标输入多边形起始边的终点，生成正多边形，如图4-45所示。

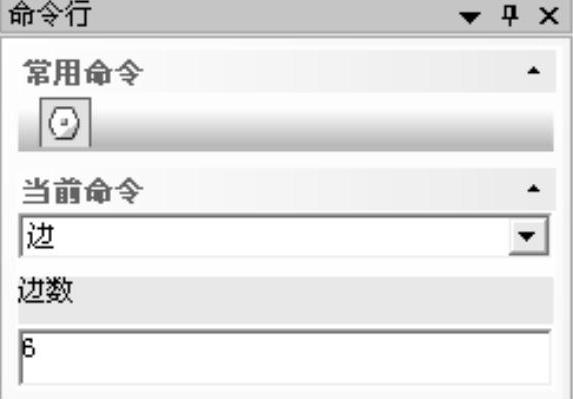

图4-44 【边】方式设置项

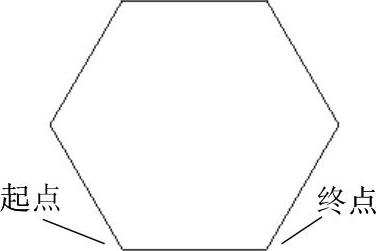

图4-45 【边】方式绘制多边形

2.【中心】方式绘制多边形

该命令用于以第一个输入点为中心点，以第二个输入点到中心点为半径的虚拟圆，绘制该虚拟圆的内接或外切多边形。

在绘图工具栏上单击按钮，进入多边形命令。在图4-46所示的命令窗口设置项中选择【中心】项，在【边数】中输入需等分的份数值，然后选择【内接】或【外切】。若选择【内接】项，系统将提示“输入中心”，此时可直接由键盘输入中心点坐标，并按回车键确定，或者直接用鼠标单击确定中心点；然后根据系统提示“输入边起点”，用键盘或鼠标确定多边形一条边的起点，生成正多边形。若选择【外切】项，此时系统将提示“输入中心”，可直接由键盘输入中心点坐标，并按回车键确定，或者直接用鼠标单击确定中心点；然后根据系统提示“输入边中点”，用键盘输入坐标或通过鼠标单击确定多边形的一条边的中点，生成正多边形，如图4-47所示。

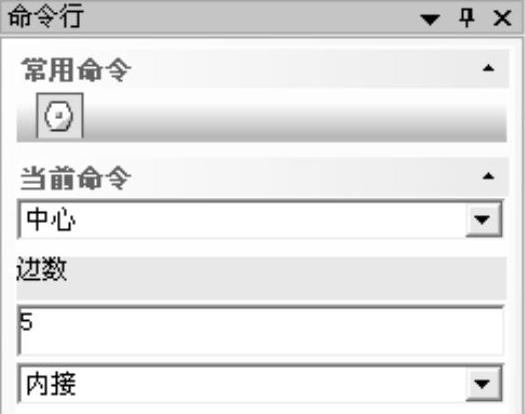

图4-46 【中心】方式设置项

图4-47 【中心】方式绘制多边形
