4.2.3 圆

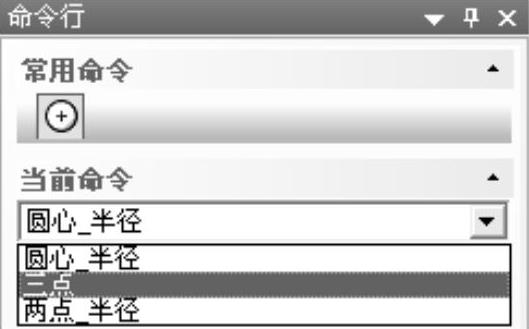

圆是一种常见的实体图形，也是表示柱、轴、孔等三维实体截面的基础图形。CAXA制造工程师2013提供了圆心_半径、三点和两点_半径等三种绘制圆的命令方式，如图4-26所示。
依次单击主菜单【造型】—【曲线生成】—【圆】，或者在【曲线生成栏】工具条上单击按钮
进入绘制圆命令。
图4-26 【绘制圆】设置项
1.【圆心_半径】方式绘制圆
该命令可以通过给定圆心位置、半径或圆心、圆上一点来绘制圆。
单击

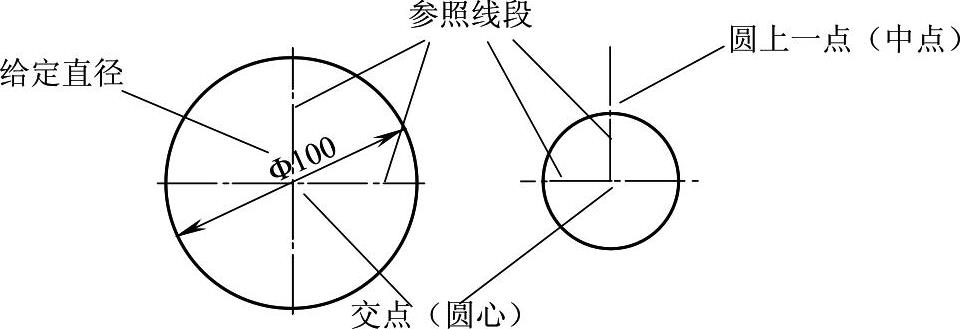

按钮，在导航栏命令行中选择【圆心_半径】项，根据系统提示单击鼠标确定圆心，此时系统提示“输入圆上一点或半径：当前半径=”，可以直接通过键盘键入圆的半径并按回车键确认，也可拖动鼠标光标并单击来确定圆的大小，如图4-27所示。此命令默认重复操作，由此可以快速绘制一系列同心圆，单击鼠标右键退出命令。
图4-27 【圆心_半径】方式绘制圆
2.【三点】方式绘制圆
该命令可以通过已知三个点绘制圆。根据系统提示依次单击鼠标确定三个点后，即可完成圆的绘制。输入点时可按空格键，利用系统提供的点工具菜单进行捕捉。
单击

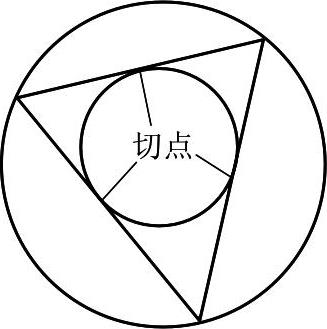

按钮，在下拉列表中选择【三点】项，此时系统提示“第一点”，用鼠标在图形窗口中单击确定第一点；系统继续提示“第二点”，单击鼠标确定第二点；最后系统提示“第三点，当前半径=”，单击鼠标确定输入第三点，或用键盘输入半径值，完成圆的绘制，如图4-28所示。
3.【两点_半径】方式绘制圆
图4-28 【三点】方式绘制圆
该命令可以通过已知的两点，并指定半径的方式绘制圆。根据系统提示用鼠标单击确定两个点后，再输入半径值或者单击鼠标确定第三点后，即可完成圆的绘制。此命令默认可重复操作，单击鼠标右键退出命令。
单击
按钮，在命令窗口中选择【两点_半径】项，系统提示“第一点”，用鼠标单击确定第一点；根据系统提示单击鼠标确定“第二点”；此时系统将提示“第三点，当前的半径=”，同时绘制出一个大小随光标移动而变化的圆，直接输入半径值或单击鼠标确定第三点，即可完成圆弧的绘制。
