5.6.9 曲线式铣槽加工
本实例将采用曲线式铣槽加工方法，生成一个槽底形状为曲面的加工路径，槽底曲面和槽曲线轮廓如图5-75所示。
1）在【轨迹管理】导航栏的空白处单击鼠标右键，在展开菜单中选择【加工】—【常用加工】—【曲线式铣槽加工】，系统弹出【曲线式铣槽加工（创建）】对话框，如图5-76所示。
①路径类型：
a）投影到模型：在模型上生成投影路径。

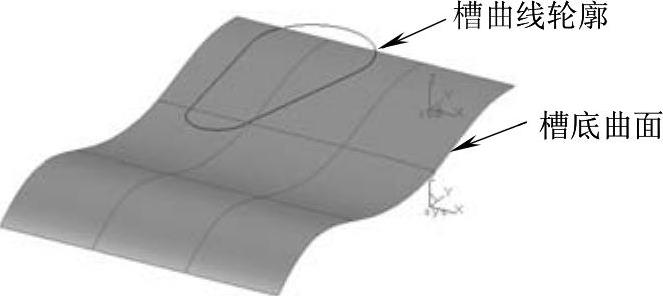

图5-75 曲线式铣槽加工模型

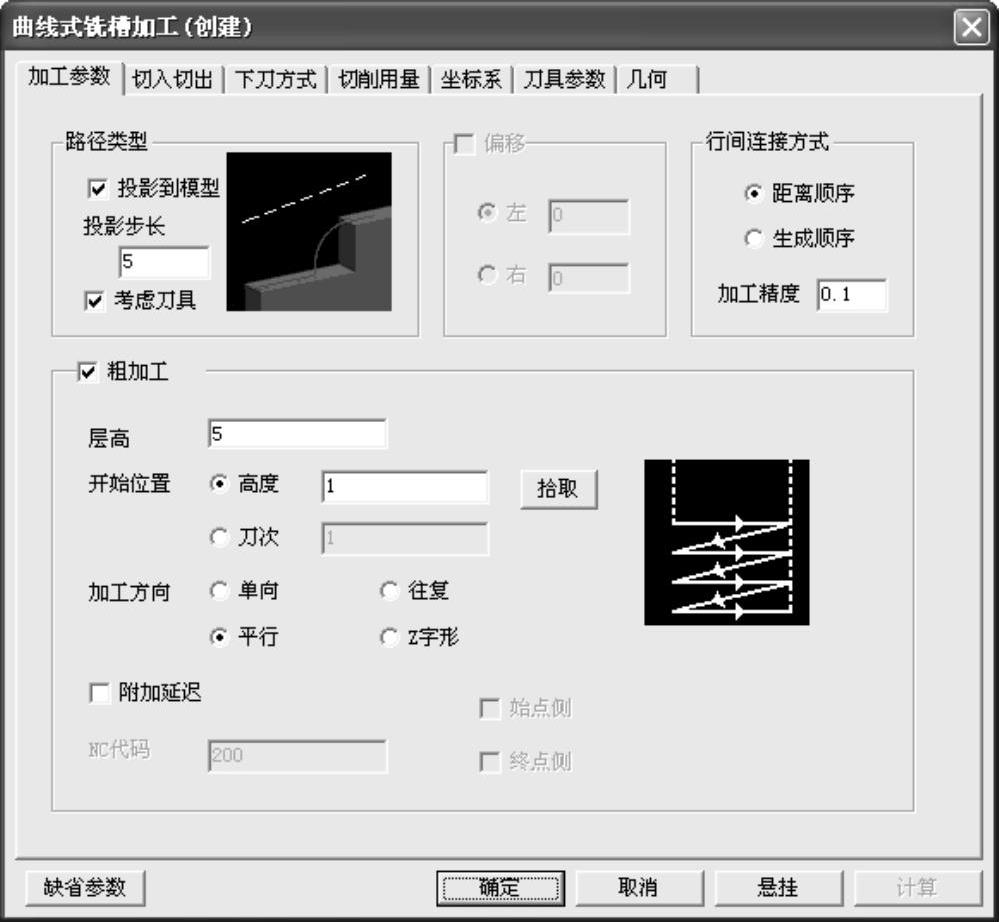

图5-76 【曲线式铣槽加工（创建）】对话框
注意：
必须在交互时选择模型，否则计算失败。该设置项不能和偏移同时使用。
b）考虑刀具：设定是否生成考虑刀尖的路径。若考虑刀尖，在模型表面定义线框形状可做成不干涉模型的路径。
②行间连接方式：当选取多条曲线时，确定刀具轨迹的连接方式。
a）距离顺序：依据各条曲线间起点与终点间距离和的最优值（尽可能最小）来确定刀具轨迹连接顺序。
b）生成顺序：依据曲线选择顺序来确定加工路径连接顺序。
③加工方向：有单向、往复、平行、Z字形几种，加工效果如图5-77所示。
a）单向：对于复制的路径，只进行一个方向的切削，如图5-77a所示。
b）往复：对于复制的路径，每一段的切削方向都相反，如图5-77b所示。
c）平行：沿着导向曲线给定的路径，向一个方向进行切削，如图5-77c所示。
d）Z字形：沿着导向曲线给定的路径，在往返方向进行切削，如图5-77d所示。

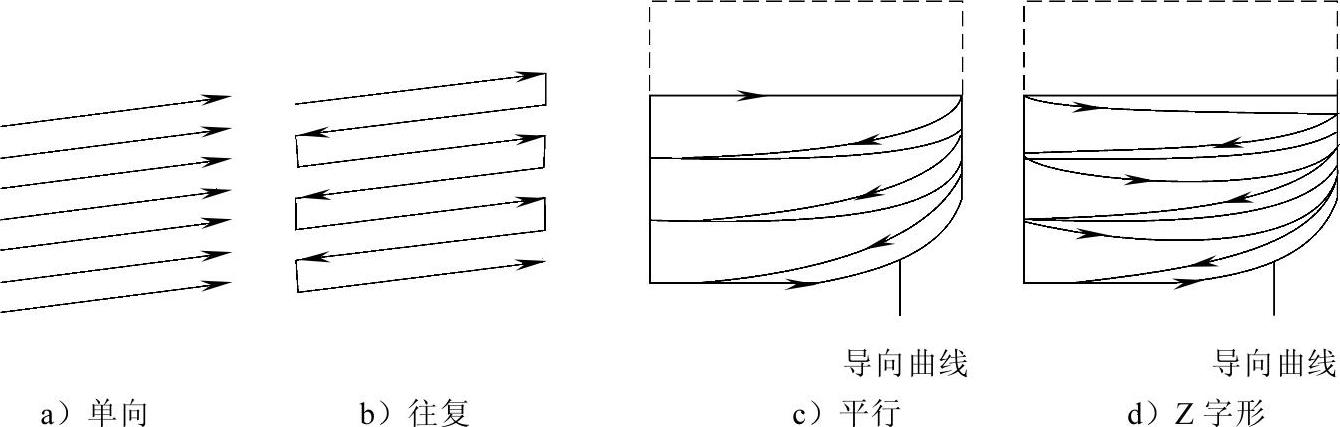

图5-77 曲线铣槽的加工方向
2）在【加工参数】选项卡中复选【路径类型】栏的【投影到模型】项，设置其他参数如图5-76所示。
3）在【刀具参数】选项卡自定义D8的立铣刀。单击【确定】按钮完成加工参数设置。
4）根据状态栏提示，用鼠标选取槽的曲线轮廓为加工轮廓，并确定方向，如图5-78所示。单击鼠标右键结束曲线轮廓的选取。
5）根据状态栏提示，用鼠标选取模型中的曲面，单击鼠标右键确认。根据系统提示，用鼠标左键单击选择的曲面，确定加工侧方向如图5-79所示。

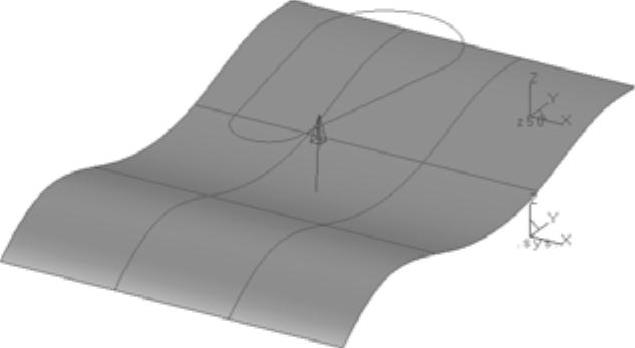

图5-78 选取槽曲线轮廓

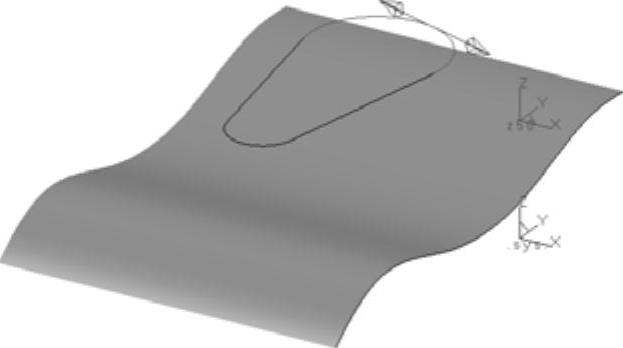

图5-79 选取加工曲面及加工侧方向
6）单击鼠标右键确认，系统自动计算生成轨迹，如图5-80所示。

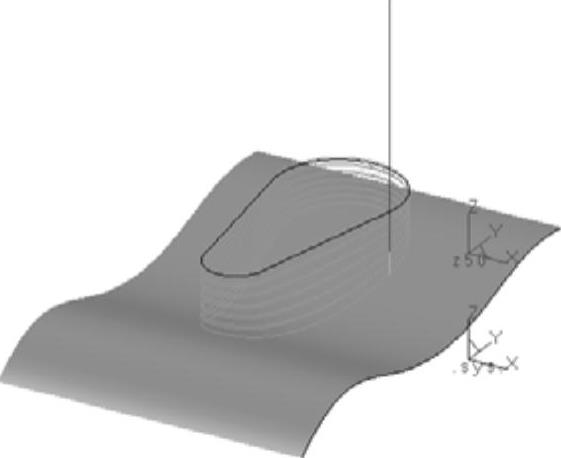

图5-80 生成曲线式铣槽加工轨迹
