4.5.7  边界面

边界面用于在由已知曲线围成的边界区域上生成曲面，有四边面和三边面两种类型。四边面是指通过四条空间曲线生成平面；三边面是指通过三条空间曲线生成平面。

依次选择菜单项【造型】—【曲面生成】—【边界面】，或者在【曲面生成栏】上单击按钮进入边界面命令。

如图4-151所示，在命令窗口中选择【三边面】或【四边面】，根据状态栏提示“拾取曲线”，用鼠标选取空间曲线，【三边面】时选取三条空间曲线，【四边面】时选取四条空间曲线。曲线选取完后即生成边界面，如图4-152和图4-153所示。

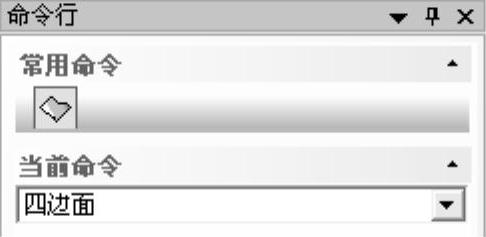

图4-151 【边界面】设置项

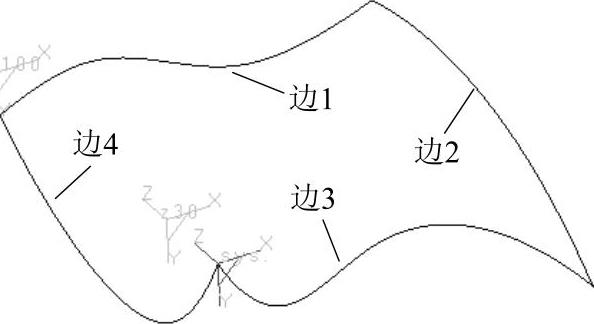

图4-152 选取边界曲线

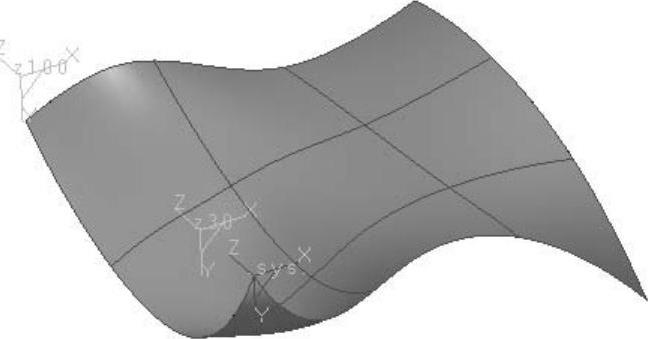

图4-153 生成边界面

提示：

选取的空间曲线必须首尾相连成封闭环才能作出边界面，并且空间曲线应是光滑曲线。
