7.3.5 生成底板轴孔
1）在绘图区选取图7-143所示的底板上表面，然后单击草图绘制按钮
，进入草图绘制环境。
2）按F5键调整视图角度，将绘图平面切换到XOY。
3）在【曲线生成栏】工具条中单击圆按钮
，绘制图7-158所示的圆。单击阵列按钮
，在导航栏【命令行】栏，设置阵列方式为【圆形】、【均布】，设置【份数】为“3”。根据系统提示，选取绘制的圆作为待阵列对象，单击鼠标右键，系统提示“输入中心点”，用鼠标选取坐标原点作为圆形阵列中心点。完成后的阵列圆如图7-159所示。

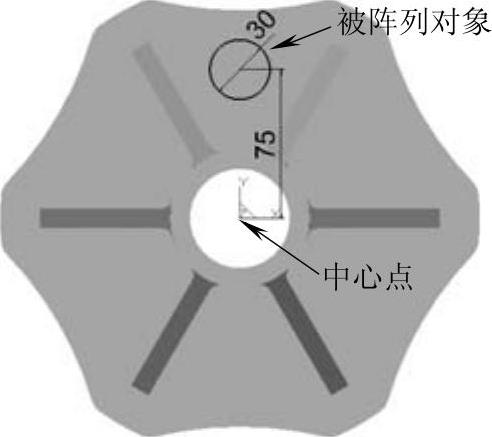

图7-158 绘制圆

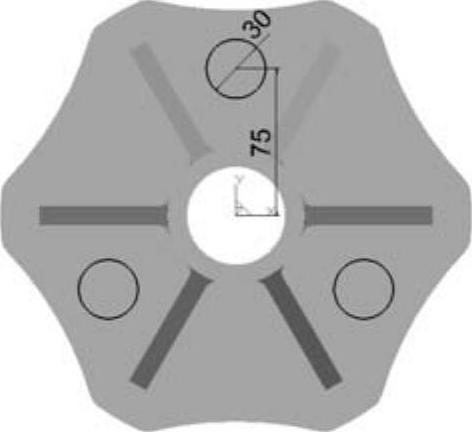

图7-159 阵列圆
4）再次单击按钮
，退出草图绘制环境。
5）单击拉伸除料按钮
，此时系统弹出【拉伸除料】对话框。在该对话框中设定拉伸类型为【贯穿】，用鼠标选取拉伸对象为绘制的圆。单击【确定】按钮，完成底板轴孔的创建，如图7-160所示。
