7.1.7 准备加工条件
1.创建毛坯
1）在【轨迹管理】导航栏中，用鼠标双击【毛坯】，系统弹出【毛坯定义】对话框，如图7-27所示。在该对话框中单击【参照模型】按钮，系统即根据实际模型大小创建加工用的毛坯，如图7-28所示。

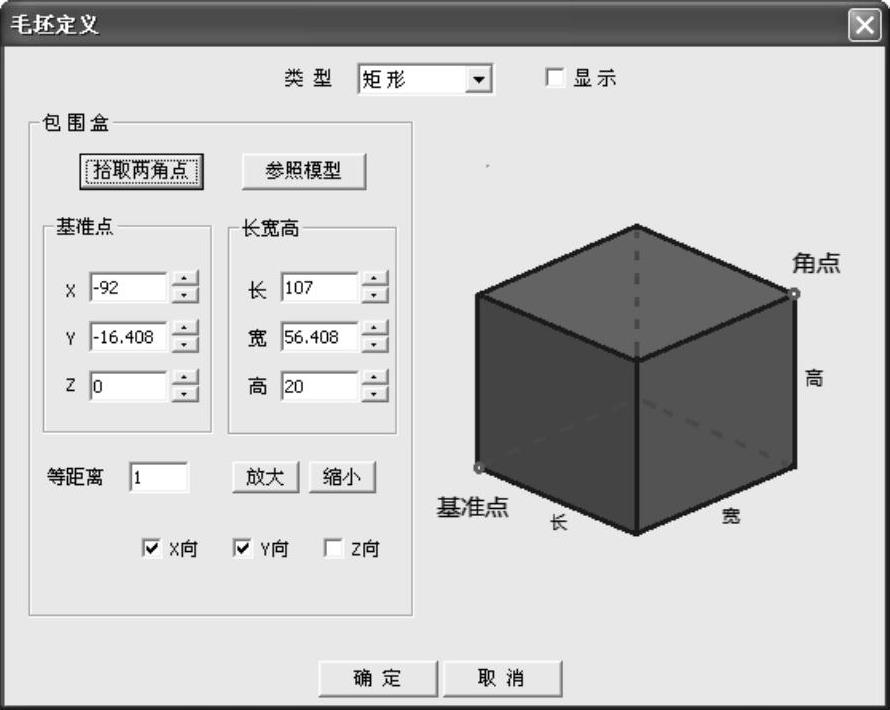

图7-27 设定毛坯定义方式

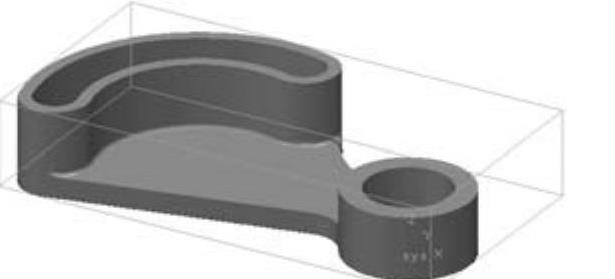

图7-28 创建连杆毛坯
2）也可以选择通过单击【拾取两角点】按钮来创建毛坯，此时需要指定作为毛坯实体的边界点。这里不再赘述。
2.定义加工起始点
1）在【轨迹管理】导航栏中，用鼠标双击【起始点】，系统弹出【全局轨迹起始点】对话框，如图7-29所示。由于图7-27中创建毛坯高度约为20，而建模的起始点在坐标原点，因此设定全局起始点坐标为（0，0，30）。
2）在【全局轨迹起始点】对话框中单击【全局操作】栏的第一项【执行】按钮，即设定“改变所有轨迹从全局起始点出发并返回”。
3.创建加工刀具并定义参数
1）在【轨迹管理】导航栏中，用鼠标双击【刀具库】，系统弹出【刀具库】对话框，如图7-30所示。可以选择当前加工需要使用的刀具，或者对特定的刀具库中的刀具进行管理和编辑。

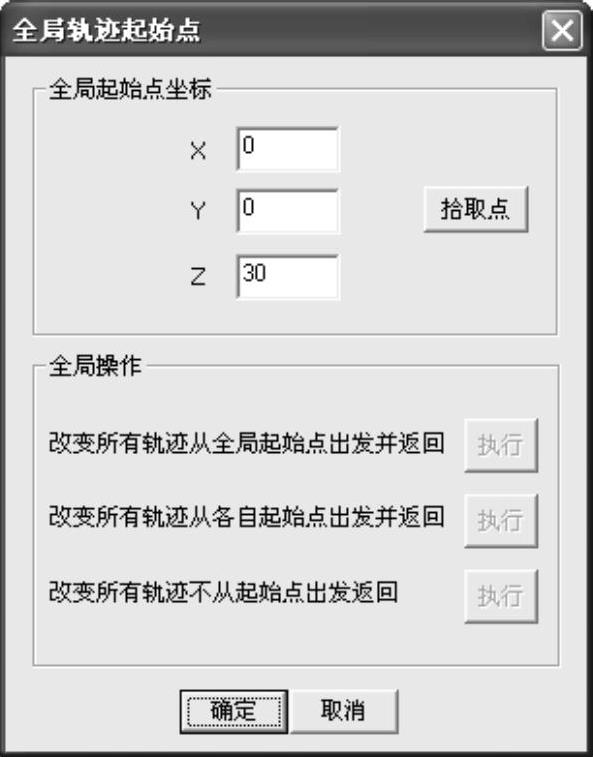

图7-29 【全局轨迹起始点】对话框

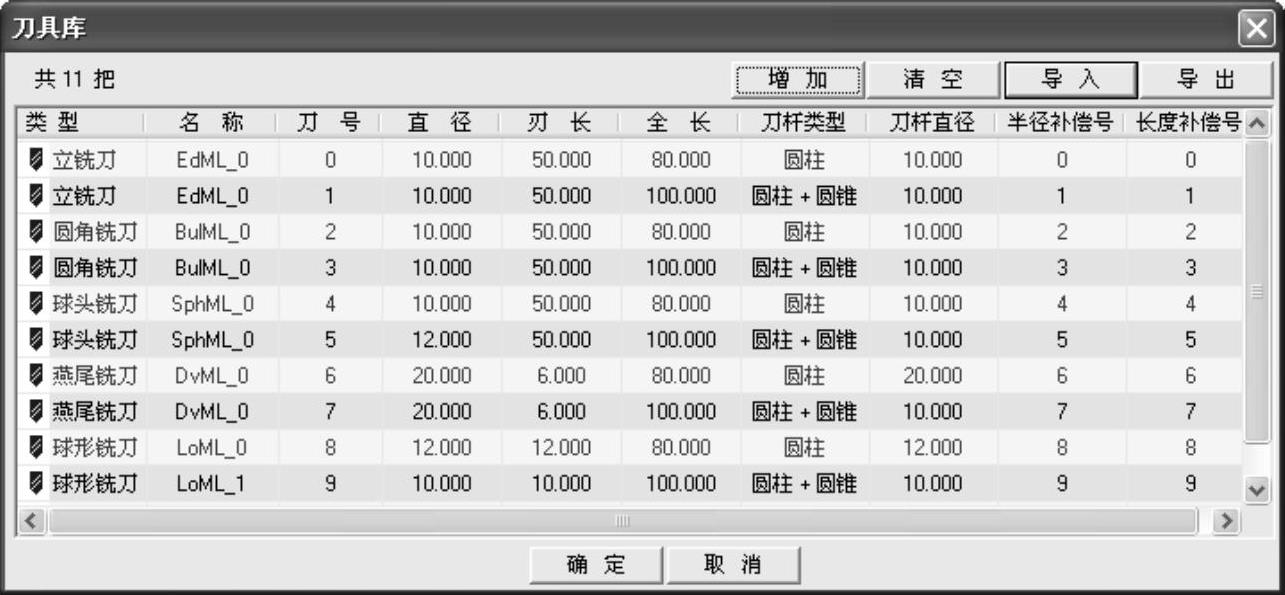

图7-30 【刀具库】对话框
2）单击【增加】按钮，系统弹出【刀具定义】对话框，如图7-31所示。在对话框中选择新增加的刀具类型为【立铣刀】，铣刀【刀具名称】为“D12”，并设定【刀具号】为“1”、【直径】为“12”，其他参数为默认。单击【确定】按钮，增加一个铣刀。

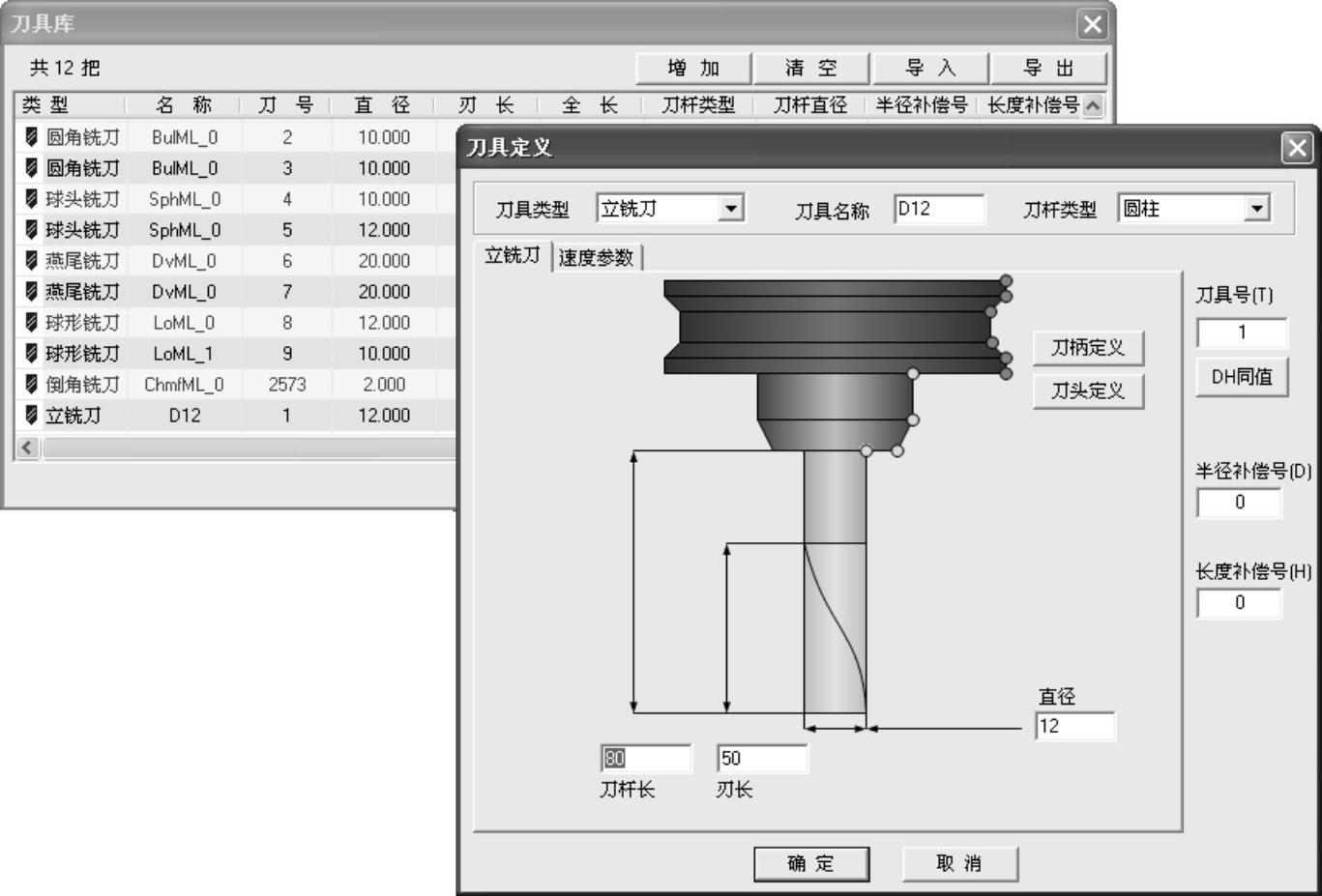

图7-31 【刀具定义】对话框
注意：
刀具名称一般都是以铣刀的直径或刀角半径来表示，尽量和工厂中的用刀习惯一致。
3）此时在【刀具库】对话框可以看到创建的D12刀具。在列表框中双击创建的刀具，将再次打开【刀具定义】对话框，如图7-32所示。

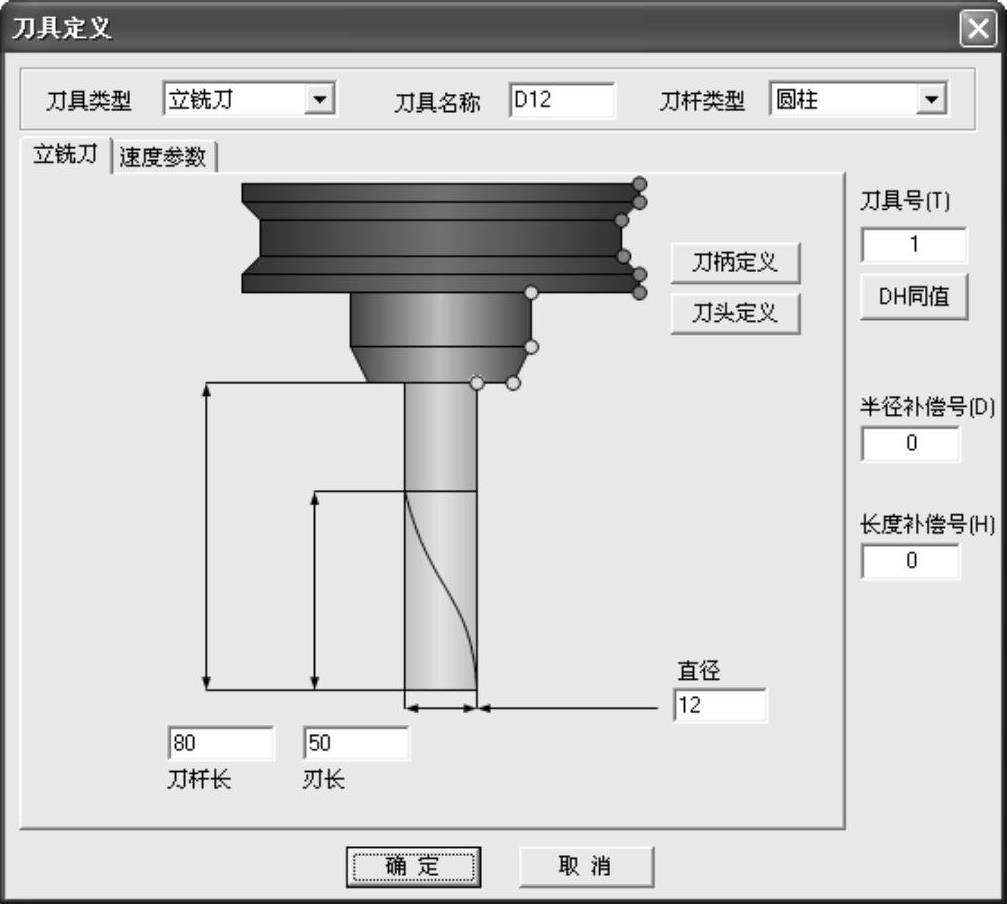

图7-32 预览并编辑创建的刀具
4）用同样的方法创建一把D6的圆角刀具、D12的圆角铣刀。
