7.3.7 添加过渡圆角
1）单击过渡按钮
，系统弹出【过渡】对话框，如图7-167所示。在【过渡】对话框中，设置过渡圆角的【半径】为“1”、【过渡方式】为【等半径】，其他参数为默认。根据状态栏提示，用鼠标选取所有筋板与底板上表面的交线，单击【确定】按钮，完成过渡圆角创建，如图7-168所示。

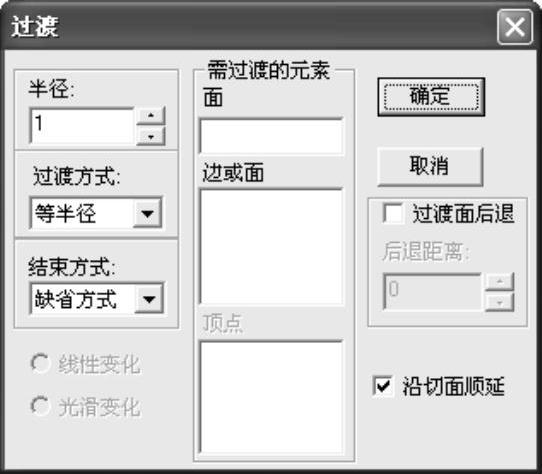

图7-167 【过渡】对话框

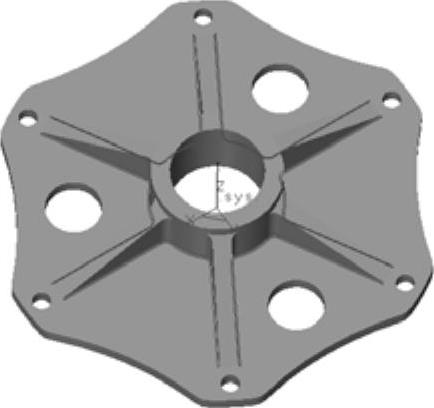

图7-168 创建筋板底边过渡圆角
2）采用过渡命令，以半径“1”，用鼠标选取所有筋板斜面边线，单击【确定】按钮，完成过渡圆角创建，如图7-169所示。
3）采用过渡命令，以半径“1”，用鼠标选取底板上表面边线，单击【确定】按钮，完成过渡圆角创建，如图7-170所示。

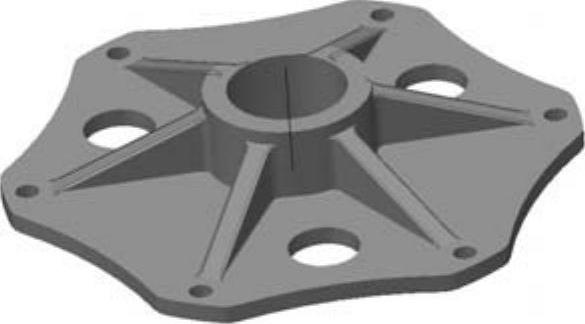

图7-169 创建筋板斜边圆角
图7-170 创建筋板斜边圆角
由此完成齿轮轴端盖零件的三维实体造型操作。
