5.6.14  曲线投影加工

5.6.14 曲线投影加工

本实例将采用曲线投影加工方法，在曲面上生成图5-101所示的文字加工轨迹。

1）在【操作管理】导航栏的空白处单击鼠标右键，在展开菜单中选择【加工】—【常用加工】—【曲线投影加工】，系统弹出【曲线投影加工（创建）】对话框，如图5-102所示。

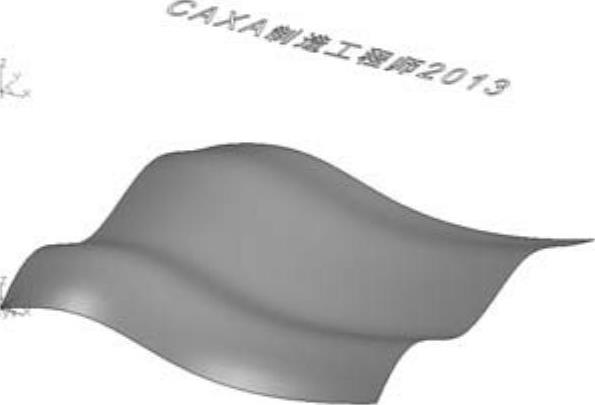

图5-101 曲线投影加工模型

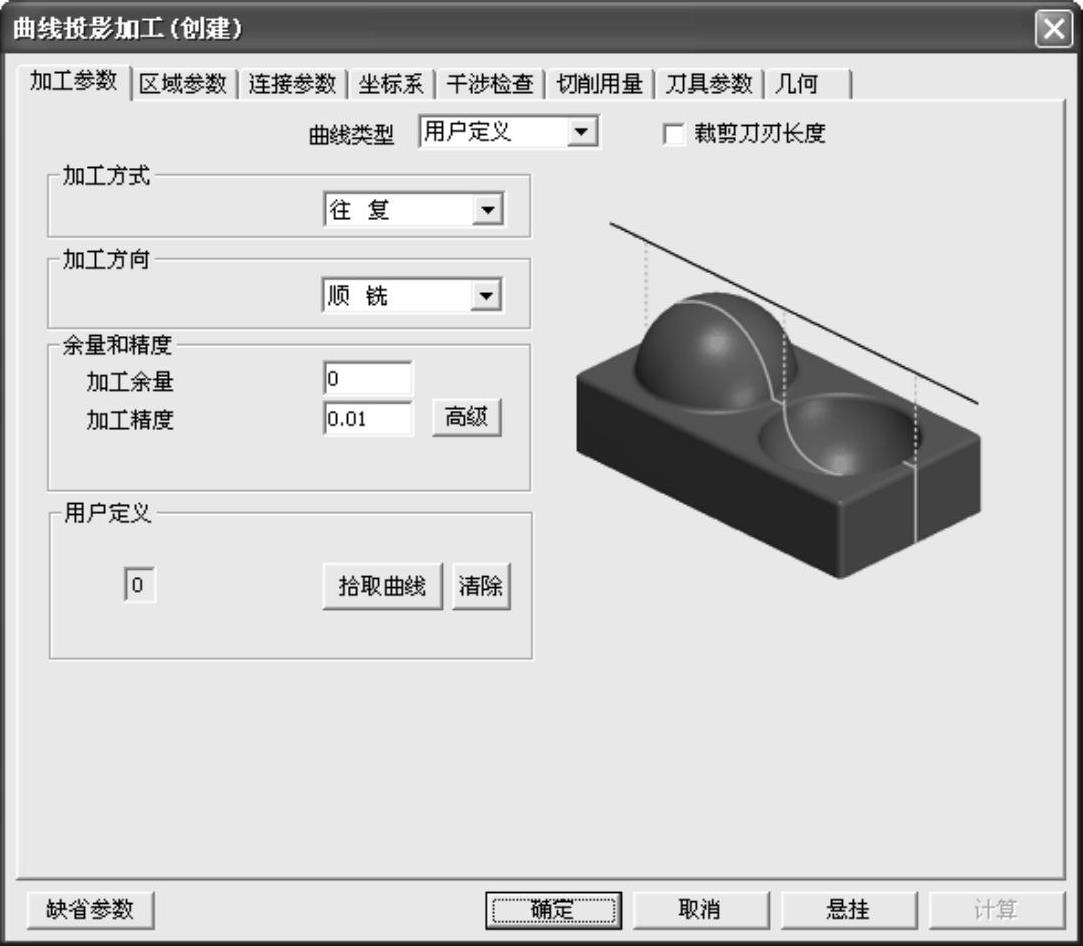

图5-102 【曲线投影加工（创建）】对话框

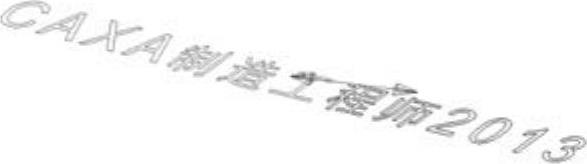

选取【曲线类型】为【用户定义】，然后在【用户定义】栏单击【拾取曲线】按钮，根据系统提示，选取模型中的“CAXA制造工程师2013”文字，并确定链搜索方向，如图5-103所示。单击鼠标右键返回到【曲线投影加工（创建）】对话框。

2）在【刀具参数】选项卡中，定义D4的圆角铣刀，圆角半径为1。参数设置完毕后单击【确定】按钮。

3）根据系统状态栏提示，用鼠标选取模型中的曲面，单击鼠标右键跳过其他参数设置。系统自动计算生成加工轨迹，如图5-104所示。

总结：

曲线投影精加工与曲线式铣槽加工类似，但曲线投影精加工中的曲线必须是平面内的曲线。

图5-103 选取待加工文字曲线并确定链搜索方向

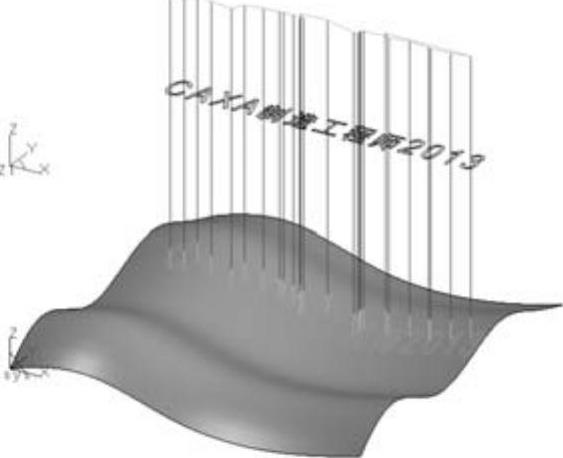

图5-104 曲线投影加工
