4.5.8  放样面

4.5.8 放样面

放样面是指以一组互不相交、方向相同、形状相似的特征线（或截面线）为关键边线来控制形状，通过这些曲线生成的曲面有截面曲线和曲面边界两种生成方式。

依次选择菜单项【造型】—【曲面生成】—【放样面】，或者在【曲面生成栏】上单击按钮进入放样面命令。

1.【截面曲线】方式

截面曲线方式是通过一组空间曲线作为截面来生成封闭或者不封闭的曲面。

如图4-154所示，在导航栏命令行中选择【截面曲线】，根据状态栏提示选择【封闭】或者【不封闭】，用鼠标选取空间曲线为截面曲线，选取完毕后按鼠标右键确定，完成放样面的绘制。操作过程如图4-155～图4-157所示。

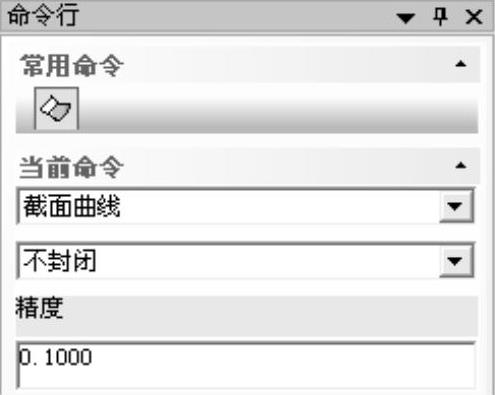

图4-154 【截面曲线】设置项

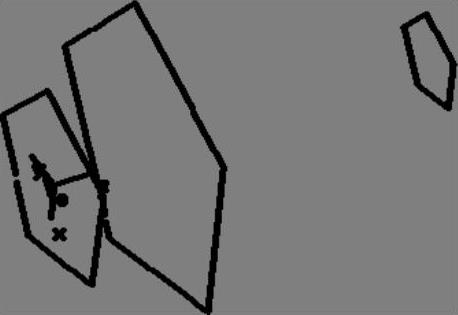

图4-155 选取截面曲线

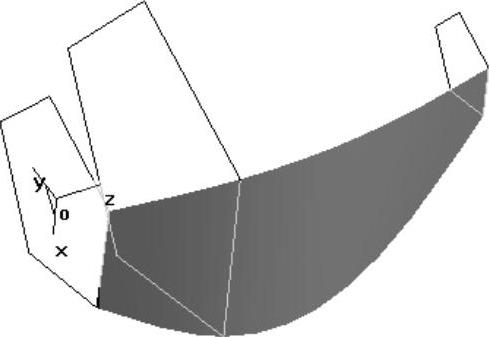

图4-156 生成一个放样面

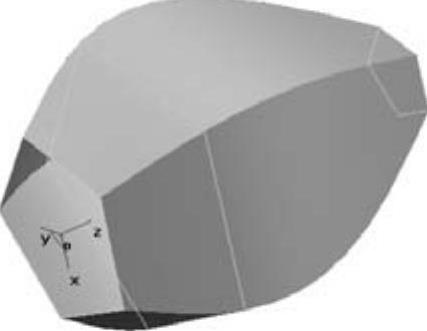

图4-157 生成所有的放样面

2.【曲面边界】方式

曲面边界方式是以已知曲面的边界线和截面线为骨架，来生成与已知曲面相切的曲面。

在图4-154中选择【曲面边界】，根据状态栏提示，在第一条曲面边界线上选取其所在平面，选取空间曲线为截面曲线，选取完毕后按鼠标右键确定；在第二条曲面边界线上选取其所在平面，完成放样面的绘制。

提示：

选取的一组特征曲线应该互不相交、方向一致、形状相似，否则生成的曲面将发生扭曲。此外，选取截面线需具有光滑性；按截面线摆放的方位顺序选取曲线；选取曲线时需保证截面线方向的一致。
