4.6.2 曲面过渡
曲面过渡是在给定的多个曲面之间以一定的方式作给定半径或半径变化规律的圆弧过渡面，实现曲面之间的光滑过渡。该命令采用截面是圆弧的曲面将两张曲面光滑连接起来，过渡面不一定过原曲面的边界过渡面不一定过原曲面的边界。
曲面过渡有两面过渡、三面过渡、系列面过渡、曲线曲面过渡、参考线过渡、曲面上线过渡和两线过渡等七种方式，如图4-172所示。
曲面过渡支持等半径过渡和变半径过渡两种方式。变半径过渡是指沿着过渡面半径是变化的过渡方式，半径的变化可以是线性的，也可以是非线性的。通过给定导引边界线或给定半径变化规律的方式来实现变半径过渡。

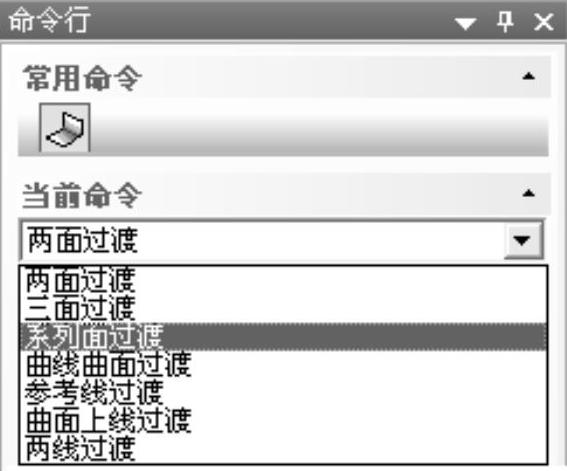

图4-172 【曲面过渡】选项
1.【两面过渡】方式
两面过渡是在两个曲面之间进行给定半径或半径变化规律的过渡，生成的过渡面截面将沿两曲面的法矢方向摆放，如图4-173和图4-174所示。它有等半径过渡和变半径过渡两种方式。

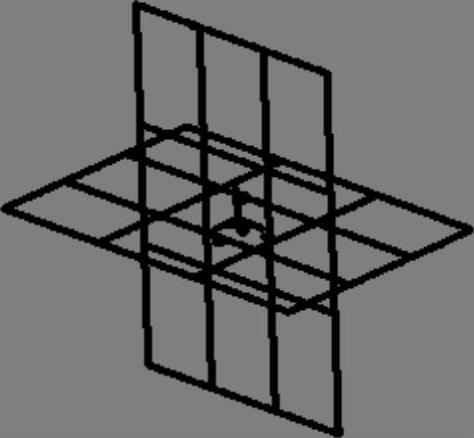

图4-173 过渡前

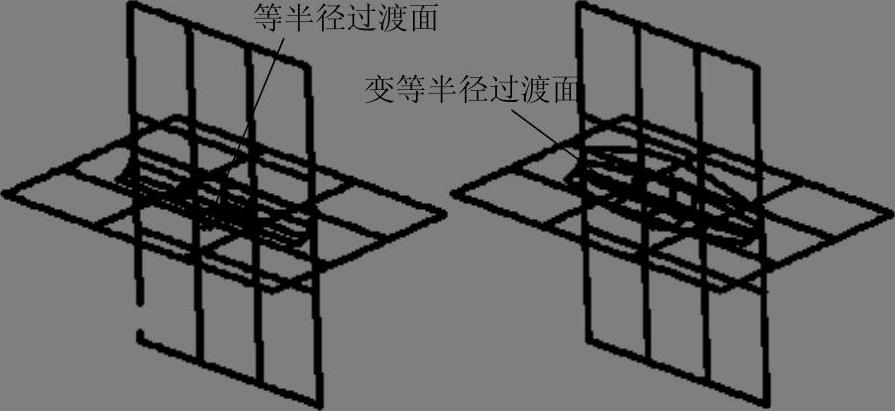

图4-174 两面的等半径和变半径过渡
变半径两面过渡可以通过选取参考线来定义半径变化规律，过渡面将从一端到另一端设定的半径变化规律来生成。此过程中，依靠拾取的参考线和过渡面中心线之间弧长的相对比例关系来映射半径变化规律。因此，参考曲线越接近过渡面的中心线，就越能在需要的位置上获得给定的精确半径。变半径两面过渡有裁剪曲面、不裁剪曲面和裁剪指定曲面三种方式。
提示：
1）首先需要正确地指定曲面方向，方向不同会导致不同的过渡效果。
2）将要过渡的两曲面在指定方向上必须与距离等于半径的等距面相交，否则曲面过渡失败。
3）若曲面形状复杂，变化过于剧烈，使得曲面的局部曲率小于过渡半径时，过渡面自身将发生干涉，形成畸形。应避免这种情形。
2.【三面过渡】方式
三面过渡用于在三张曲面之间对两两曲面进行过渡处理，并用一张曲面将所得的三张过渡面连接起来。
三面过渡的操作过程是：首先选取曲面1、曲面2和曲面3三个曲面，如图4-175所示，同时确定每个曲面的过渡方向；然后设定两两曲面之间的三个过渡半径。系统首先选取三个过渡半径中的最大半径和它对应的两张曲面，对这两张曲面进行两面过渡并自动进行裁剪，形成一个系列面；再用此系列面与另外的曲面分别进行过渡处理，生成三面过渡面，如图4-176所示。
图4-175 拾取三个面

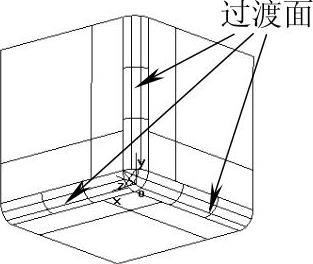

图4-176 三面过渡
提示：
1）首先需要正确地选定曲面方向。
2）若曲面形状复杂，使得曲面的局部曲率小于过渡半径时，过渡面自身将发生干涉，形成畸形。
3.【系列面过渡】方式
系列面是指依次首尾相接、边界重合，并在重合边界处保持光滑连接的多张曲面的集合。系列面过渡就是在相邻两个系列面之间都进行过渡处理。
4.【曲线曲面过渡】方式
曲线曲面过渡是指过曲面外一条曲线，作曲线和曲面之间的等半径或变半径过渡面。
5.【参考线过渡】方式
参考线过渡是指给定一条参考线，在两曲面之间作等半径或变半径过渡，生成的相切过渡面的截面将位于垂直于参考线的平面内。
6.【曲面上线过渡】方式
曲面上线过渡是指在两曲面间作过渡时，指定第一曲面上的一条线为过渡面的导引边界线。系统生成的过渡面将和两张曲面相切，并以导引线为过渡面的一个边界，即过渡面过此导引线和第一曲面相切。
7.【两线过渡】方式
两线过渡是指两曲线间作过渡时，生成给定半径的过渡面以两曲面的两条边界线，或者以一个曲面的一条边界线和一条空间脊线为边界线。
