4.2.4 矩形

矩形是图形构成的重要要素。CAXA制造工程师2013提供了两点矩形和中心_长_宽等两种方式，用户可灵活应用，以快速绘制各种矩形。

依次单击菜单项【造型】—【曲线生成】—【矩形】，或者在【曲线生成栏】工具条上单击按钮，启动矩形绘制命令。

1.【两点矩形】方式绘制矩形

该命令通过给定对角线上两点绘制矩形。

单击按钮，在导航栏命令行中选择【两点矩形】项，如图4-29所示。根据系统提示，单击鼠标确定对角线上的两个点，完成矩形的绘制。还可以直接通过键盘输入对角线两点的绝对坐标或者相对坐标来完成矩形的绘制。

图4-30是通过键盘输入坐标值绘制的矩形，其中第一点坐标为（20，55），第二点相对坐标为（@25，50）。

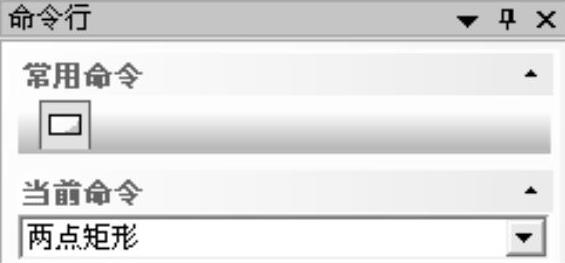

图4-29 【两点矩形】设置项

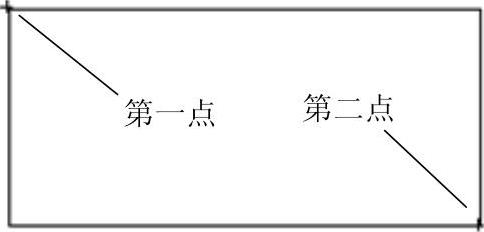

图4-30 【两点矩形】方式绘制矩形

2.【中心_长_宽】方式绘制矩形

该命令通过给定矩形中心，以及矩形长度和宽度尺寸值来绘制矩形。

单击按钮，在导航栏命令行中选择【中心_长_宽】项，在【长度=】、【宽度=】中分别输入矩形的长度和宽度值，如图4-31所示。根据系统提示，单击鼠标确定矩形中心，完成矩形的绘制，如图4-32所示。继续在其他位置单击鼠标左键，将绘制等大的矩形，单击鼠标右键结束命令。

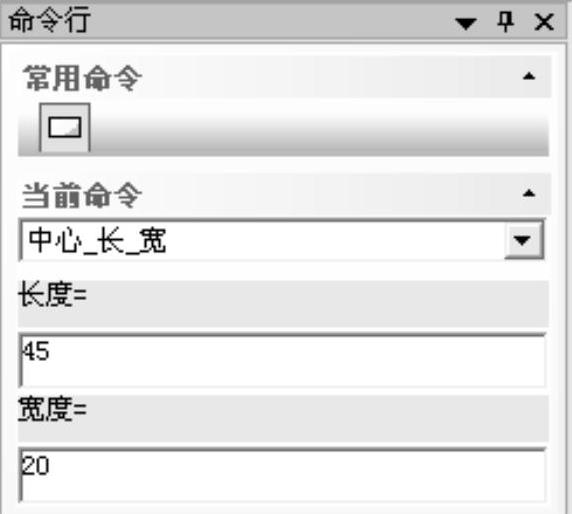

图4-31 【中心_长_宽】设置项

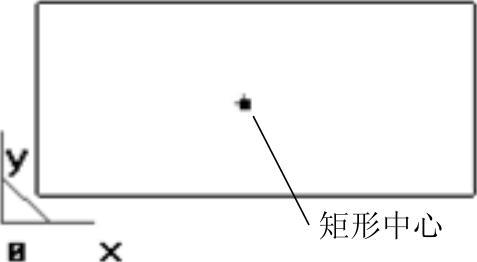

图4-32 【中心_长_宽】方式绘制矩形

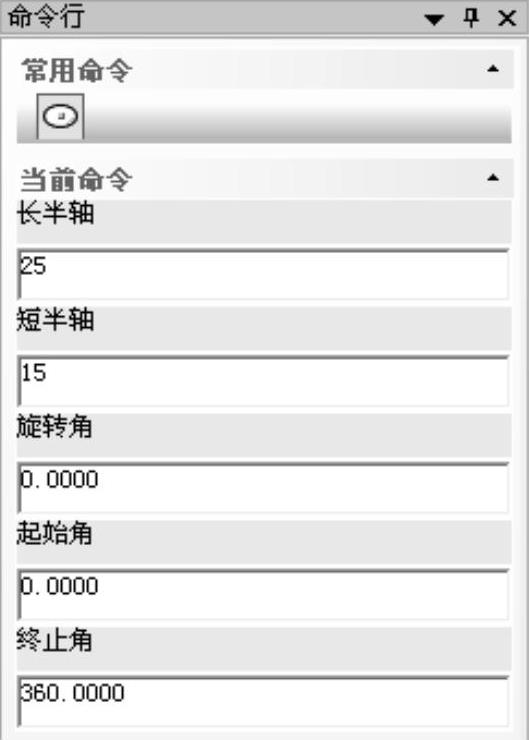

图4-33 绘制【椭圆】设置项
