6.1 机床后置处理参数设置

机床的后置处理为用户提供了一种方便、灵活的设置系统配置的方法。可根据实际加工情况，对不同的机床进行适当的配置，这对于提高加工效率具有重要的实际意义。

在CAXA制造工程师2013版中，去掉【后置处理1】，保留【后置处理2】，并将这一功能从【轨迹管理】项中独立出来，增强了多轴加工后置处理的参数设置。通过设置系统配置参数并后置处理，所生成的数控程序可以直接输入数控机床或加工中心进行加工，而无需进行修改。

选择菜单项【加工】—【后置处理】—【后置设置】，系统弹出【选择后置配置文件】对话框，如图6-1所示。

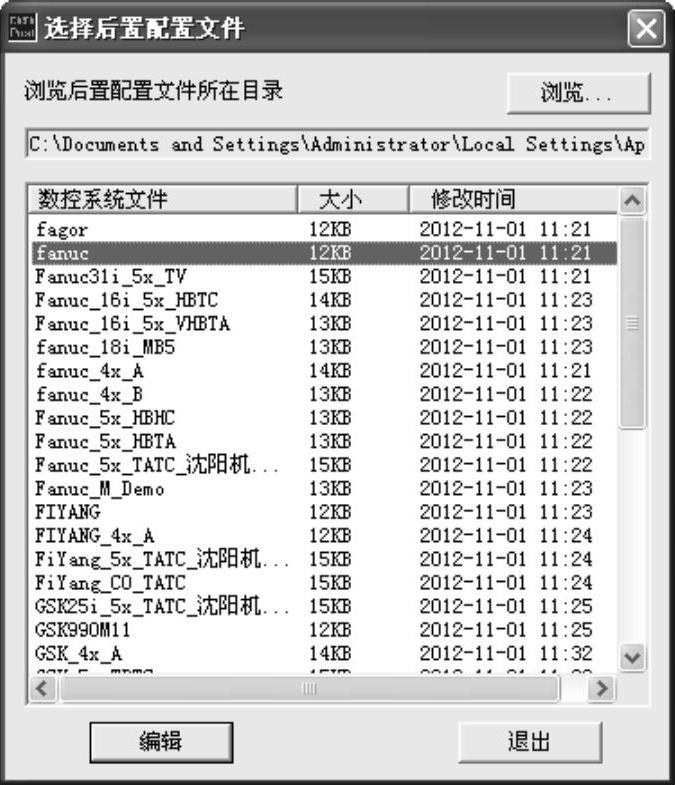

图6-1 【选择后置配置文件】对话框

在【选择后置配置文件】对话框的列表中选择一个在实际加工中使用的机床型号，然后单击【编辑】按钮，即可打开【CAXA后置配置-fanuc】对话框，在该对话框中可以设置关于该机床的加工程序后置处理的相关参数，如图6-2所示。

机床后置主要设置以下几方面的参数：

（1）机床控制参数 包括主轴转速及方向、插补方法、刀具补偿、冷却控制、程序停止，以及程序首尾控制符等。

（2）程序格式参数 包括程序说明、换刀格式、程序行控制等内容。

（3）速度设置 包括G00速度、最大速度、加速度等内容。

下面以FANUC机床的系统参数配置为例，简要介绍具体的配置方法。

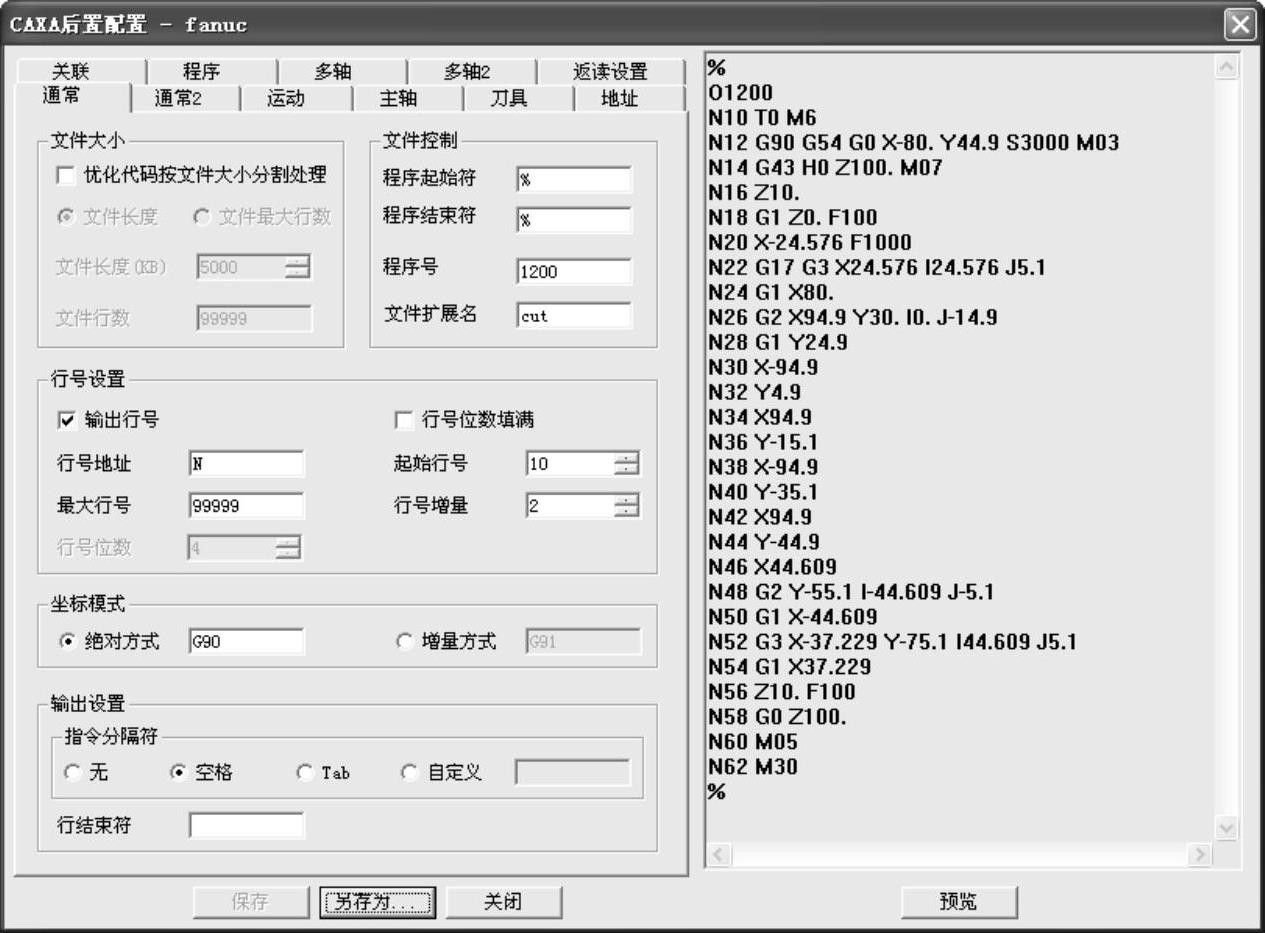

图6-2 【CAXA后置配置-fanuc】对话框
