4.4.1  平移

4.4.1 平移

本命令可对选中的曲线或曲面进行平移或拷贝操作。

依次选择菜单项【造型】—【几何变换】—【平移】，或者在【几何变换栏】工具条上单击按钮，即可启动平移命令。平移有两点或偏移量两种方式。

1.【两点】方式

两点方式平移就是指定平移对象的基点和目标点，完成曲线或曲面的平移或拷贝。

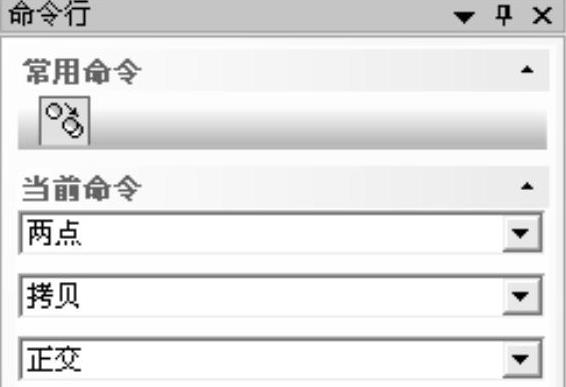

单击【几何变换栏】上的按钮，在导航栏命令行中选取【两点】方式，然后选择【拷贝】或者【移动】，最后选择平移方向为【正交】或【非正交】，如图4-78所示。

图4-78 【两点】方式设置项

在图形窗口中用鼠标选取要平移的曲线或曲面，单击鼠标右键确认。根据系统提示用鼠标选取基点，移动鼠标即可拖动图形。在合适的地方单击鼠标左键，或者用键盘输入目标点，完成平移操作，如图4-79和图4-80所示。

图4-79 被平移图形

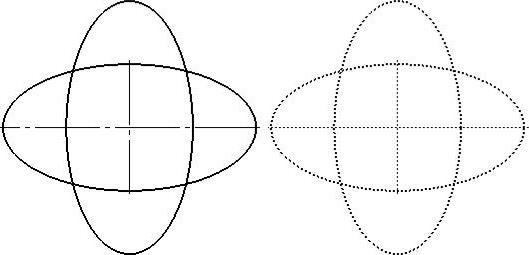

图4-80 正交拷贝平移实例

2.【偏移量】方式

偏移量方式通过给出被平移对象在X、Y、Z三轴上的偏移量，来实现曲线或曲面的平移或拷贝。

单击【几何变换栏】上的按钮，如图4-81所示，在导航栏命令行中选择【偏移量】方式，选择【移动】或【拷贝】来确定对图形进行拷贝或平移操作，分别在【DX=】、【DY=】、【DZ=】中输入沿X、Y、Z三轴的偏移量。根据状态栏提示，用鼠标选取要平移的曲线或曲面，按鼠标右键确认，完成平移操作。
