4.4.2  平面旋转

本命令对选中的曲线或曲面在同一个平面内进行二维旋转或旋转拷贝操作。平面旋转有固定角度和动态旋转两种方式，前者需要输入精确的旋转角度值，后者则可以通过鼠标拖动确定旋转位置。平面旋转的结果有拷贝和移动两种方式，其中拷贝方式需要指定拷贝份数。

依次选择菜单项【造型】—【几何变换】—【平面旋转】，或者在【几何变换栏】上单击按钮，启动平面旋转命令。如图4-82所示，在命令窗口的【固定角度】选择【移动】或【拷贝】，在【角度=】中输入角度值；如选择【拷贝】选项，在【份数=】中输入拷贝份数。指定旋转中心，按鼠标右键确认，平面旋转完成。图4-83和图4-84为图形的平面旋转示例。

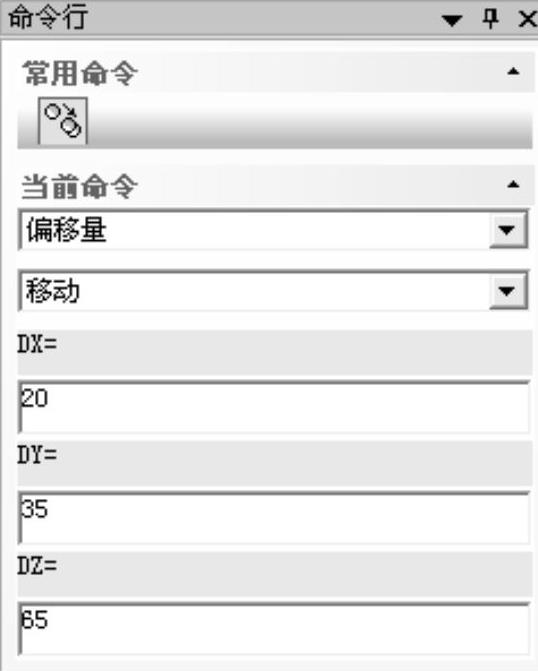

图4-81 【偏移量】方式设置项

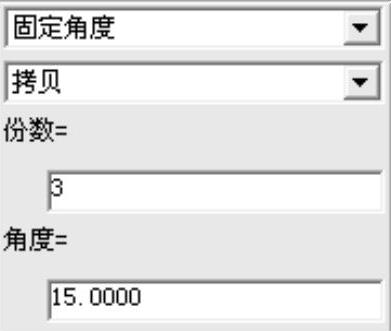

图4-82 【平面旋转】设置项

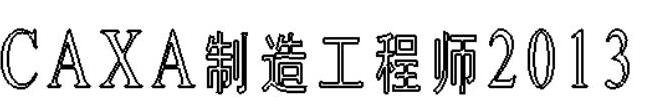

图4-83 需要平面旋转的图形

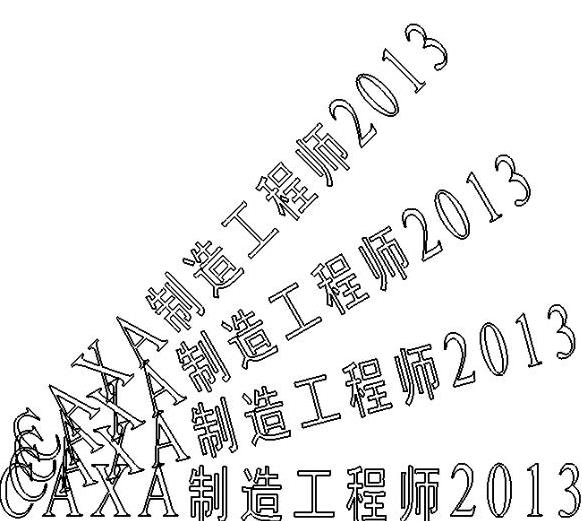

图4-84 平面旋转操作结果
