4.2.5  椭圆

依次单击菜单项【造型】—【曲线生成】—【椭圆】，或者在【曲线生成栏】工具条上单击按钮，启动椭圆绘制命令，系统在命令窗口显示绘制椭圆设置项，如图4-33所示。

在【长半轴】中输入椭圆长半轴尺寸；在【短半轴】中输入椭圆短半轴尺寸；在【旋转角】中输入椭圆长轴与默认起始基准间夹角；在【起始角】中输入椭圆弧的起始位置与默认起始基准所夹的角度；在【终止角】中输入椭圆弧终止位置与默认起始基准所夹的角度。用鼠标单击或通过键盘输入椭圆中心坐标，即可绘制一个椭圆或椭圆弧。

图4-34a绘制了旋转角为60°的椭圆，图4-34b绘制了起始角为0°、终止角为225°的椭圆弧。

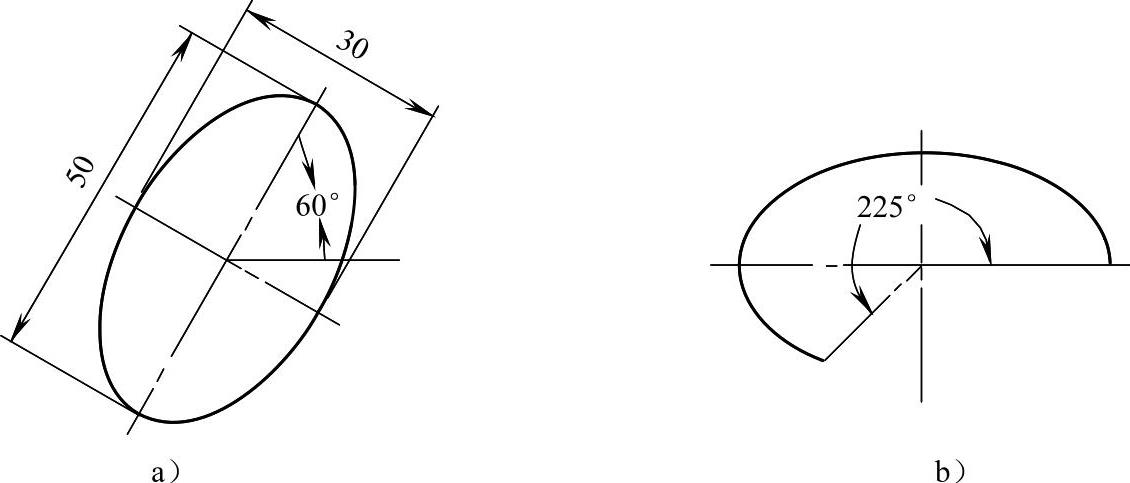

图4-34 椭圆及椭圆弧绘制示例

a）旋转角为60°的椭圆 b）起始角为0°、终止角为225°的椭圆弧
