5.5.5 数控加工的其他术语
1.软件坐标与机床工作坐标
CAXA制造工程师2013中提供了两种坐标系：绝对坐标和用户定义坐标。数控机床的坐标也有机床绝对坐标和机床工作坐标（即用户定义坐标）两种。CAXA制造工程师2013中的绝对坐标和机床的绝对坐标都属于原始参照坐标，但是在机床的数控编程中只能使用机床工作坐标。在造型过程中，允许交替使用软件的绝对坐标和用户定义坐标；而软件在输出机床代码时，是根据软件当前使用的坐标输出代码。
2.两轴平面加工
机床坐标系的X轴和Y轴两轴联动，而Z轴固定，即机床在同一高度下对工件进行切削。两轴加工适合于铣削平面图形。在CAXA制造工程师2013中，机床坐标系的Z轴即是绝对坐标系的Z轴，平面图形均指投影到绝对坐标系中XOY面的图形。
3.两轴半平面加工
两轴半加工是在两轴的基础上增加了Z轴的移动，当机床坐标系的X轴和Y轴固定时，Z轴可以有上下的移动。利用两轴半加工可以实现分层加工，每层在同一高度（指Z向高度，下同）上进行两轴加工，层间有Z向的移动。CAXA制造工程师2013的轮廓和区域加工功能均针对两轴半加工来设置。
4.三轴曲面加工
机床坐标系的X、Y和Z三轴联动。三轴曲面加工适合于进行各种非平面实体外形，即一般空间曲面的加工。CAXA制造工程师2013提供了多种加工方式来实现对各种复杂曲面的自动编程。
5.轮廓
轮廓是一系列首尾相接曲线的集合，如图5-17所示。

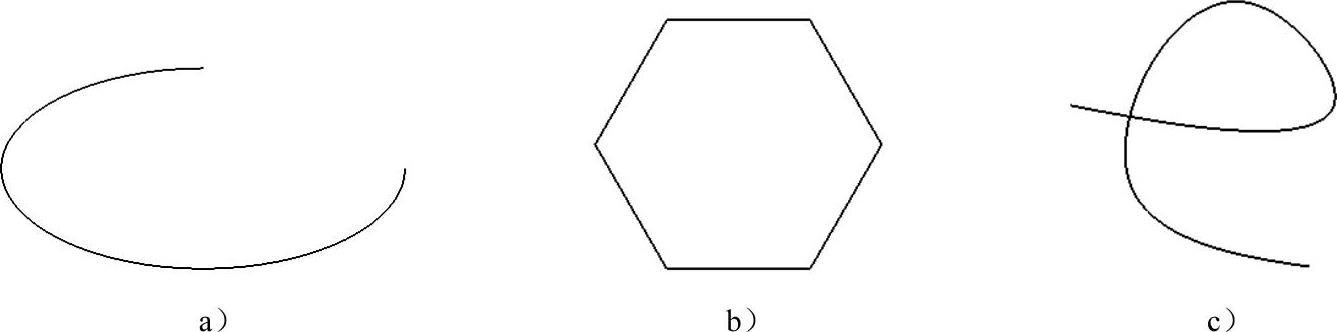

图5-17 不同类型的轮廓说明
a）开轮廓 b）封闭轮廓 c）自相交轮廓
在生成加工轨迹过程中进行交互指定待加工图形时，常常需要选定图形的轮廓，用来限定被加工的区域或被加工的图形本身。如果轮廓是用来限定被加工区域的，则要求选定的轮廓是封闭的；如果加工的是轮廓本身，则轮廓可以不封闭。由于CAXA制造工程师2013的加工边界是按轮廓在当前坐标系的当前平面投影来计算，所以组成轮廓的曲线可以是空间曲线，但轮廓不应有自交点。
6.区域和岛屿
区域是指由一个封闭轮廓和“岛屿”之间围成的有限内部空间，其内部可以有“岛屿”存在。岛屿是由封闭轮廓限定，且与实体外轮廓不相交的区域。由轮廓和岛屿共同限定的待加工区域，其中轮廓用来界定加工区域的外部边界，岛屿用来屏蔽其内部不需加工或需保护的部分，如图5-18所示。

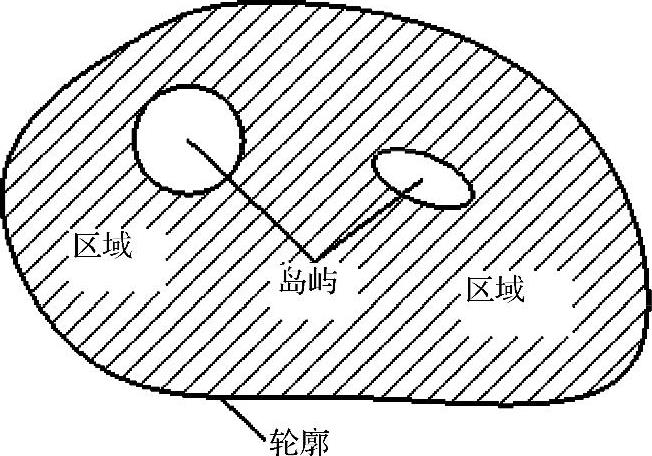

图5-18 区域与岛屿说明
7.加工边界
通常在加工轨迹生成之前，CAXA制造工程师2013将会提示“选择加工边界”，以便于提高加工效率。用户可以通过选择一个封闭轮廓来限定加工轨迹生成的范围，如果不设定加工边界（单击鼠标右键跳过），则系统将把毛坯的最大外轮廓作为加工边界。
8.顺铣和逆铣
在铣削加工中，顺铣和逆铣的切削效果是不同的。在数控铣削加工中，采用顺铣的方式可以得到较好的加工效果，而逆铣可以获得较高的加工效率。
顺铣和逆铣的切削效果可以形象地看成是“锄地”和“挖土”，如图5-19所示。

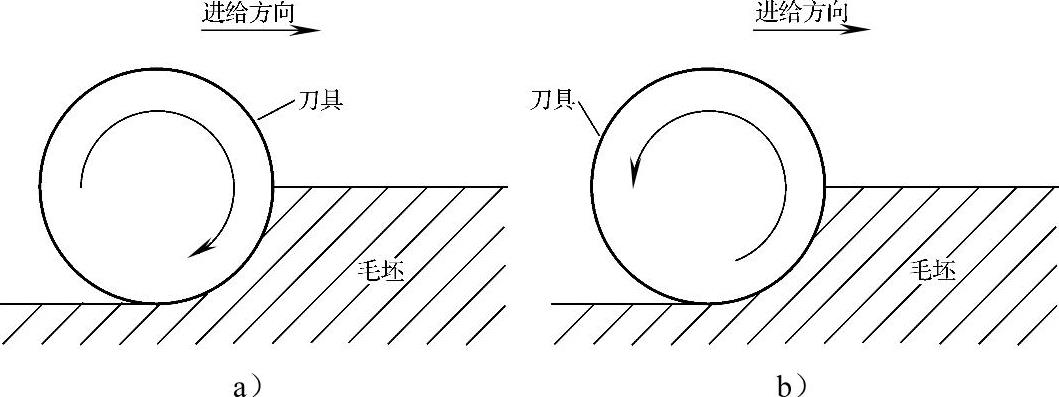

图5-19 顺铣与逆铣切削效果说明
a）顺铣 b）逆铣
9.层高、残留高度和行距
（1）层高d1 Z方向切削量，每加工完一层，加工下一层时刀具在Z方向下降的高度。
（2）残留高度δ由球头刀铣削时，铣削通过时的表面残余量。指定残留高度时，XY切入量将动态提示。
（3）行距d0 XY方向的相邻扫描行的间距。
上述各参数的含义如图5-20所示。

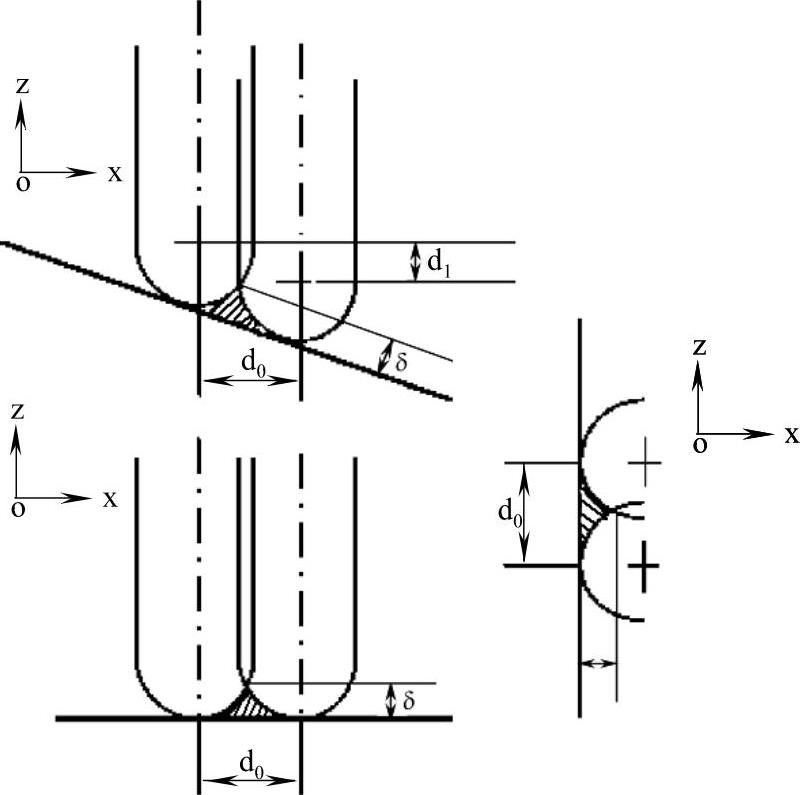

图5-20 层高、残留高度和行距
10.加工精度和加工余量
（1）加工精度 输入模型的加工精度。计算模型的轨迹误差小于此值。加工精度值越大，模型形状的误差也增大，模型表面越粗糙；加工精度值越小，则模型形状的误差也减小，模型表面越光滑，但会使得轨迹段的数目增多，轨迹数据量变大，加工时间增长。
（2）加工余量 相对模型表面的残留高度，可以为负值，但不能超过刀角半径，即留给精加工的切削量。
