7.3.13  平面轮廓精加工底板外形

7.3.13 平面轮廓精加工底板外形

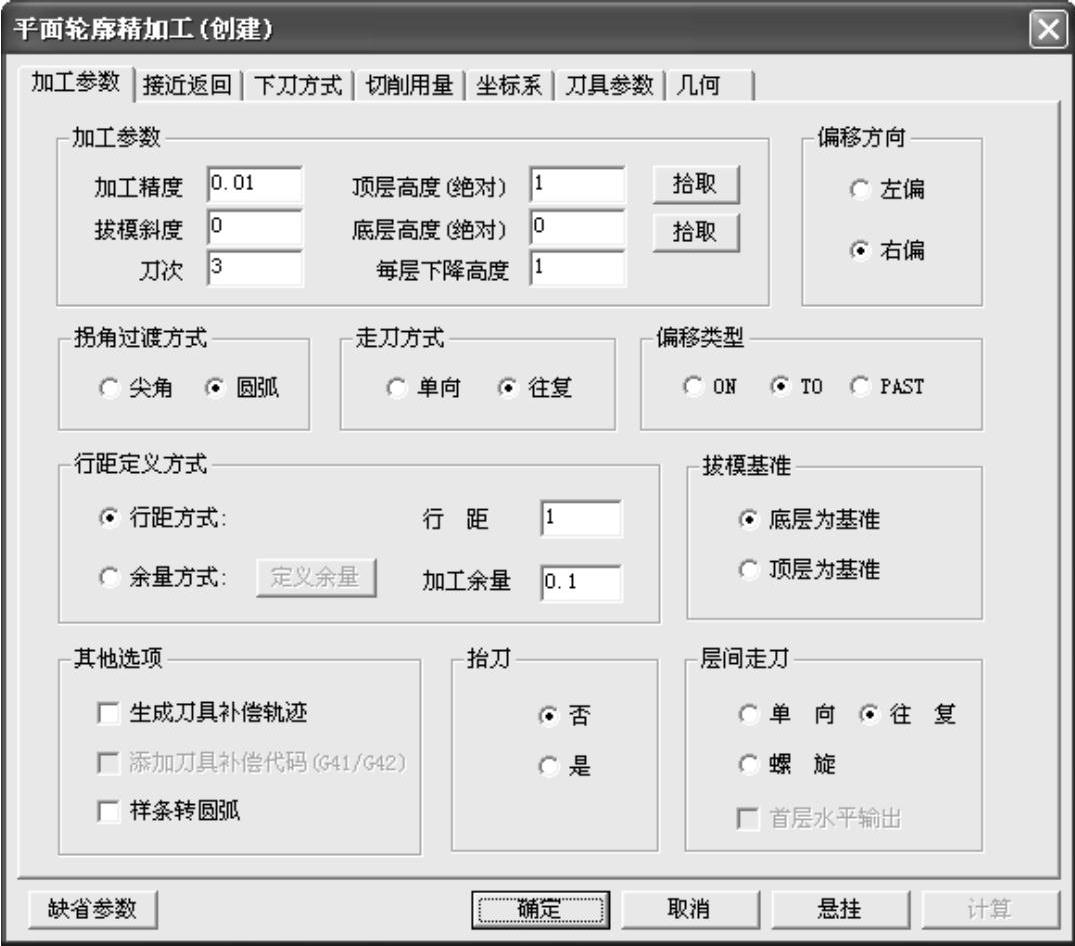

1）依次选择菜单栏的【加工】—【常用加工】—【平面轮廓精加工】，系统弹出【平面轮廓精加工（创建）】对话框，如图7-185所示。

图7-185 【平面轮廓精加工（创建）】对话框

2）选择【加工参数】选项卡，设定【刀次】为“3”、【每层下降高度】为“1”、【拐角过渡方式】为【圆弧】、【行距】为“1”，其余参数取默认值。

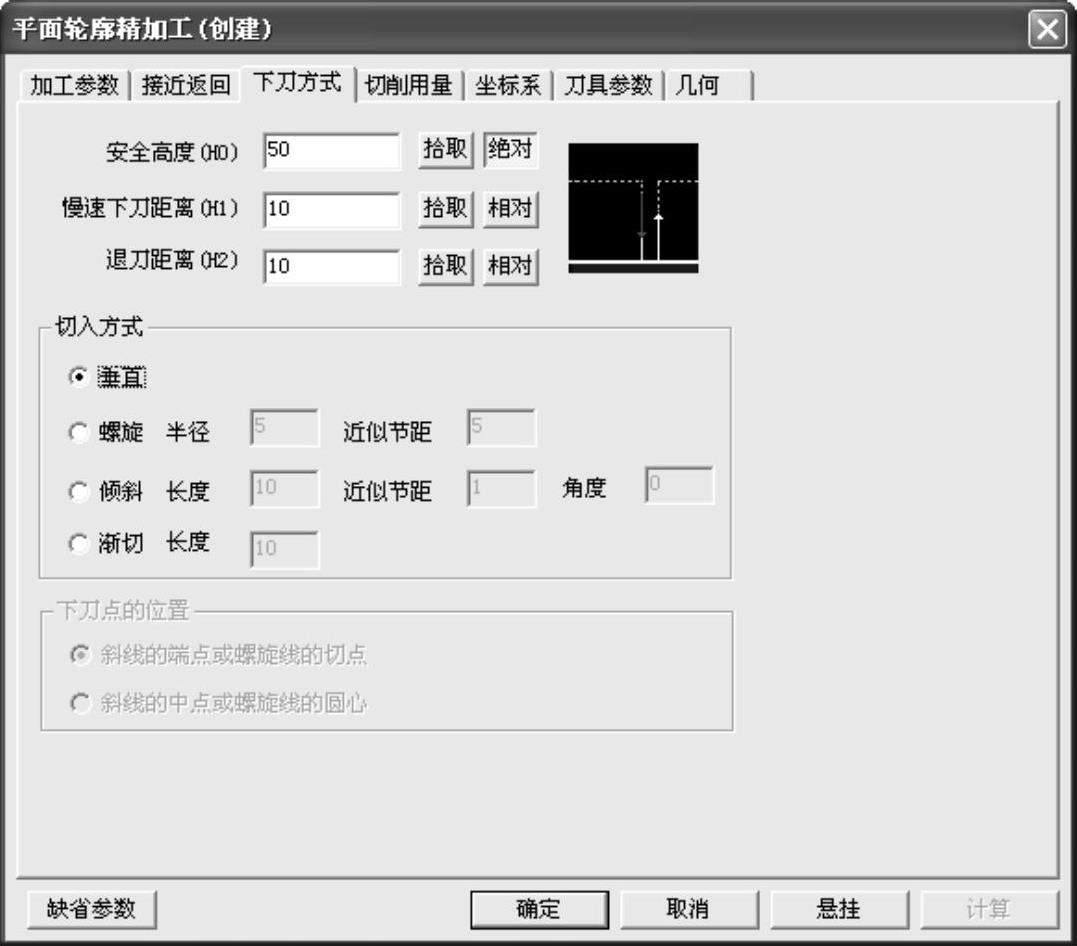

3）单击【下刀方式】选项卡，设定【安全高度】为“50”，如图7-186所示。

图7-186 设置安全高度参数

4）单击【切削用量】选项卡，设置各个切削动作时的主轴转速为默认值。

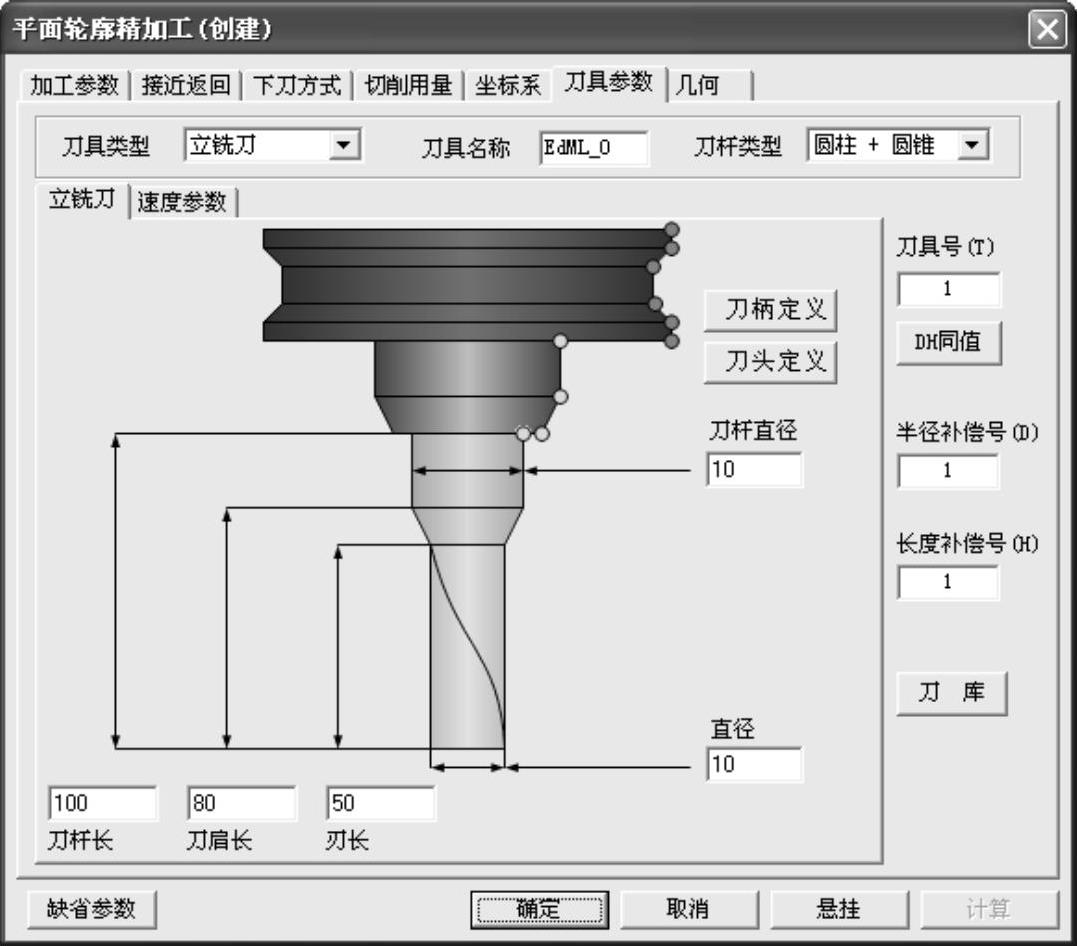

5）单击【刀具参数】选项卡，然后单击【刀库】按钮，在弹出的【刀具库】对话框中选择D10立铣刀，单击【确定】按钮返回【三维偏置加工（创建）】对话框，如图7-187所示。

图7-187 选取D10立铣刀

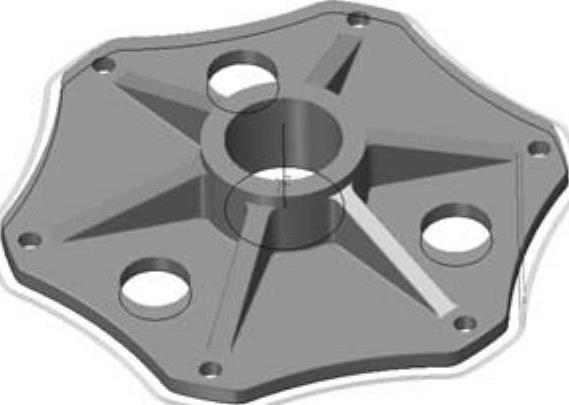

6）单击【确定】按钮，根据系统状态栏提示“拾取加工对象”，按下W键，或者按下空格键后，在弹出的快捷菜单中选择【拾取全部】。单击鼠标右键按系统默认设置，确认后系统开始自动计算生成轨迹，如图7-188所示。

图7-188 平面轮廓精加工轨迹

7）在【轨迹管理】导航栏中，将新创建的刀具轨迹隐藏，以便于后面观察生成的加工轨迹。
