7.3.2  创建齿轮轴端盖主体

7.3.2 创建齿轮轴端盖主体

1）按F9键将绘图平面切换到XOZ面，如图7-138所示。

2）在导航栏的【特征管理】栏选取【XZ面】，单击草图绘制按钮，进入草图绘制环境。按F5键调整视图角度。注意：进入草图环境后，系统总是默认标志绘图平面为XOY平面，退出草图环境后，该平面标志恢复为原有标志。

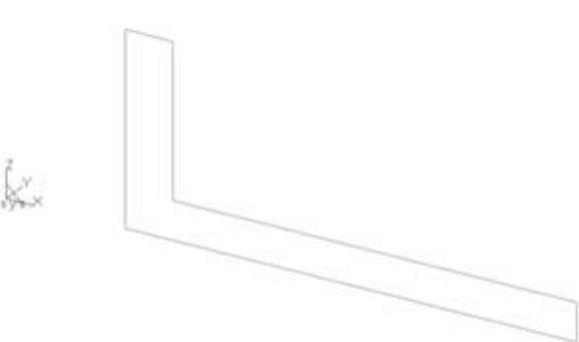

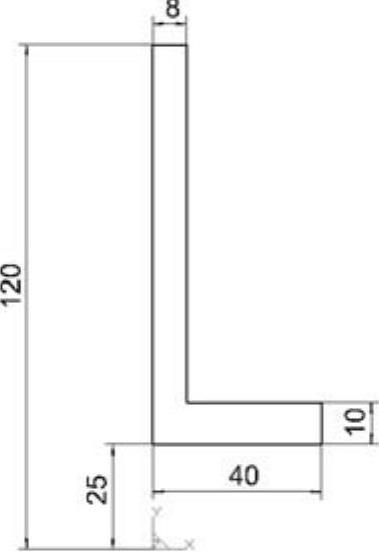

3）在【曲线生成栏】工具条中单击直线按钮，绘制图7-139所示的图形。图7-140为退出草图环境后，所绘制的图形在XOZ平面内。

图7-138 切换绘图平面到XOZ

图7-139 绘制截面草图

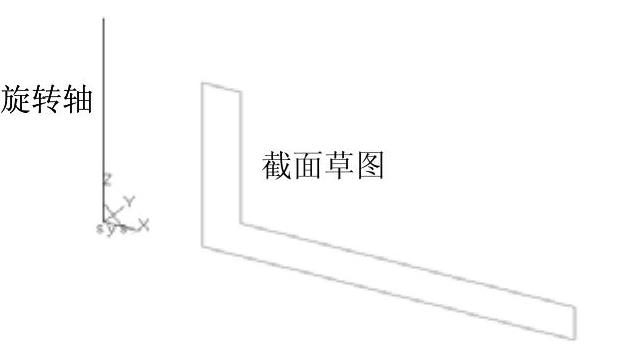

4）退出草图环境后，在【曲线生成栏】工具条中单击直线按钮，绘制一条空间直线，直线起点坐标为（0，0，0），终点坐标为（0，0，100），如图7-141所示。

图7-140 在机床坐标系下查看草图

图7-141 绘制旋转轴

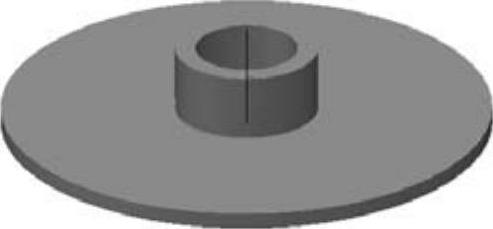

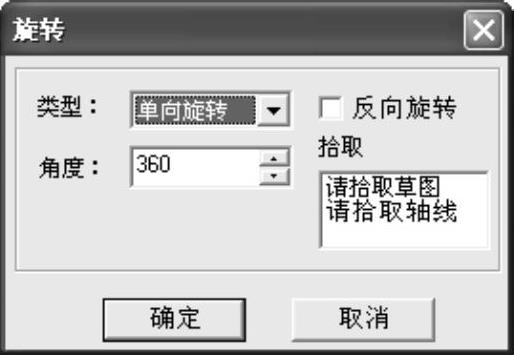

5）单击旋转增料按钮，系统弹出【旋转】对话框，如图7-142所示。在【旋转】对话框中设定【类型】为【单向旋转】，设定【角度】为“360”，然后用鼠标选取图7-141绘制的截面草图，并选择绘制的空间直线作为旋转轴。单击【确定】按钮，完成旋转特征创建，如图7-143所示。

图7-142 设置旋转命令参数

图7-143 创建旋转特征
