4.4.7  缩放

使用缩放命令可对选中的曲线或曲面按设定的比例放大或缩小。

依次选择菜单项【造型】—【几何变换】—【缩放】，或者在【几何变换栏】上单击按钮即可进入缩放命令，该命令有拷贝和移动两种方式。

单击【几何变换栏】上按钮启动缩放命令，如图4-99所示，在命令窗口中选择缩放方式为【拷贝】或【移动】，分别在【X比例=】、【Y比例=】、【Z比例=】中输入沿X、Y、Z三轴的缩放比例。如果选择【拷贝】缩放方式，则需要在【份数=】中输入拷贝份数。根据状态栏提示，单击鼠标或通过键盘输入坐标来确定缩放的基点，然后用鼠标选取需要缩放的元素，按鼠标右键确认，完成缩放操作。图4-100和图4-101为对待缩放图形的拷贝缩放。

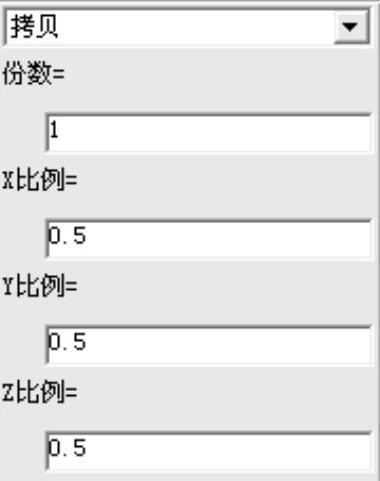

图4-99 【缩放】设置项

图4-100 待缩放图形

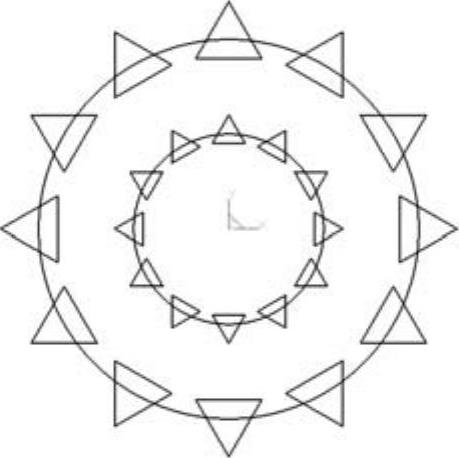

图4-101 拷贝缩放操作实例
