2.7 新型同心圆网点
日本Sakata Inx株式会社，在IGAS 2007上发表了新型同心圆网点技术Concentric Screening，如图2-11右图所示。这种新型网点由EskoArtwork公司开发，公开于美国Graph Expo2006上，后经众多用户使用而实用化。同心圆加网，可以使用EskoArtwork公司Exflow和Gatekeeper工作流程，以1 Bit数据，利用各CTP厂商的设备输出。
1.同心圆网点的创新和特点
同心圆网点是在圆形网点的基础上分割成同心圆环而成，如图2-11右图所示。同心圆网点由两部分组成：一部分是曝光圈；另一部分是空白圈。通过不同参数设置，可以改变曝光圈的宽度。根据不同印刷品的印刷需要，可以事先决定最佳网点设置。
在同心圆网点之前，所有网点内部均为“实地”。为了解决加网技术存在的问题，只是在网点形状上作改进，从来没有对网点内部进行改进。同心圆网点是世界上第一个网点内部发生变化的“非实地”网点。
同心圆网点是一种划时代的网点技术。美国加州州立工科大学的图像通信研究所负责人这样说：“其他网点，都是按照减少眼睛能看到疑似龟纹图案出现几率来设计的，而Concentric网点，是针对减少网点增大这一最根本的核心问题的”。

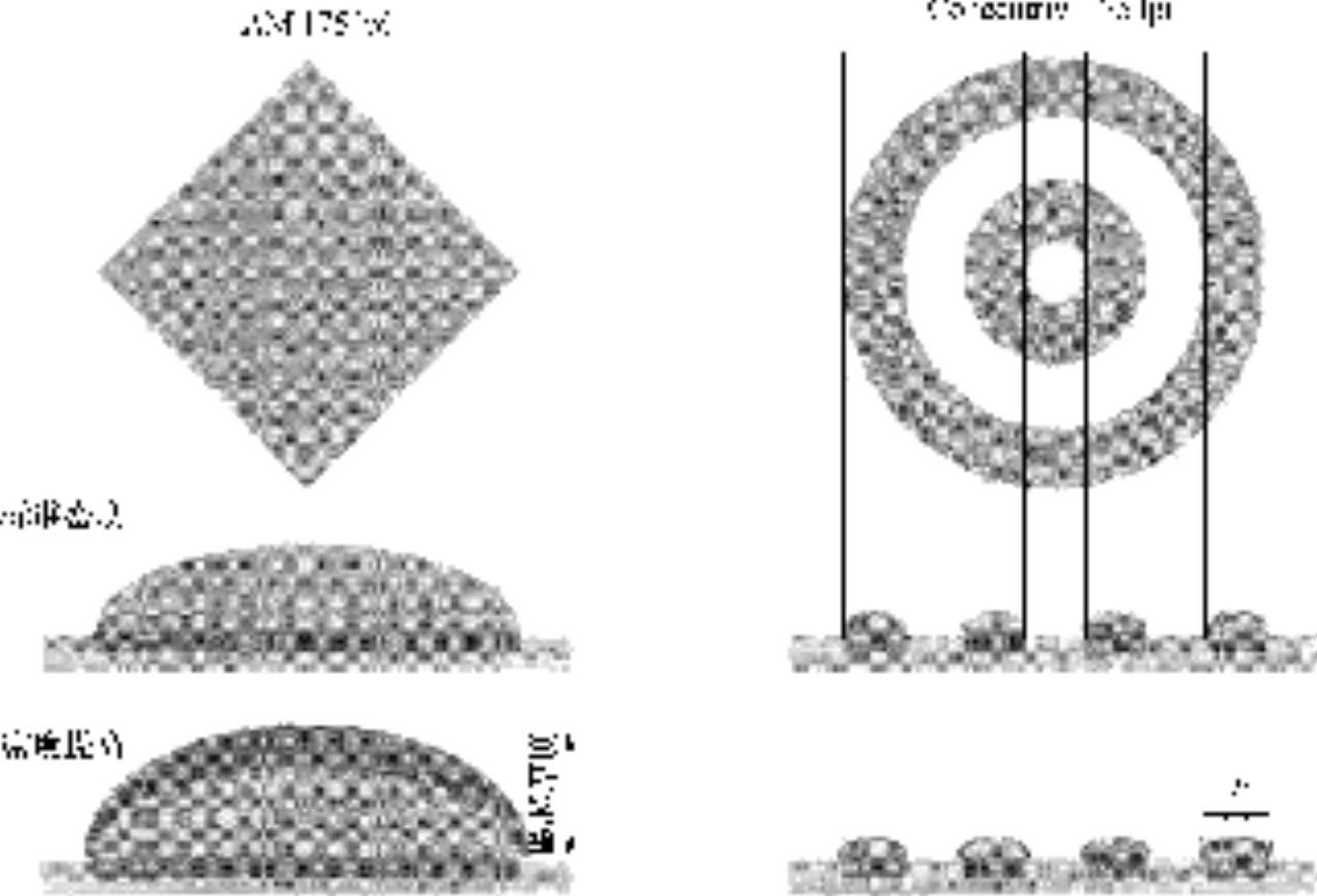

图2-11 Concentric网点结构与墨膜厚度
注：lpi是印刷行业专用术语，相当于“网线/in”。
同心圆网点是通过对调幅加网的圆形网点进行一定的改进，改变原来调幅加网圆形网点的曝光点，从而使网点变成同心圆小圆圈网点。与调幅网点一样，同心圆网点的排列规则不变。同心圆网点将调幅（AM）加网的印刷适应性、易用性，以及平滑再现性集于一身，并具有调频（FM）加网的全部优点，特别是在25%～75%的中间调部位，效果更加明显。主要特点如下：
1）印刷稳定性好，可进行高精细、高密度印刷。
2）色彩鲜艳、纯正。
3）能够平滑再现AM所能再现的高光效果，其清晰度优于AM网点。
4）比FM网点的平滑再现性好，颗粒感减少。
5）用墨量减少，干燥时间缩短。
2.印刷稳定性好
同心圆网点的环内存在“空环”，印刷时油墨可以向环外和环内两个方向铺展，而不像实心网点只能向外铺展，因此印刷时，同心圆网点的网点增大比“实心”网点小。图2-12是印刷厂采用同心圆网点和传统调幅实心网点，在50%区域，印刷不同实地密度时网点增大的对比。
图2-11左下图显示，提高印刷密度时，网点堆墨量增加。由于同心圆网点底基较小，墨量增加较少；同时由于同心圆网点的网点增大较小，即使增加墨量，灰平衡也没有多大变化，显示其具有稳定的密度。传统实心网点则由于网点底基较大，堆墨量增加较多，同时网点增大也比同心圆网点大，故使其灰平衡变化也较大。因此，采用同心圆网点印刷，具有更好的印刷稳定性。也就是说，在印刷过程中，印刷密度即使有变化，采用同心圆网点印刷会比采用实心网点印刷变化小得多。相对来说，采用同心圆网点印刷，对于印刷设备和印刷操作者的要求都较低。
在印刷调频加网20μm实心网点时，对印刷机和水墨平衡有非常严格的要求，亮调和暗调部分的阶调丢失现象严重。采用同心圆网点，可以有效规避这些问题，实现稳定、高质量的网点再现和完整平滑的阶调。

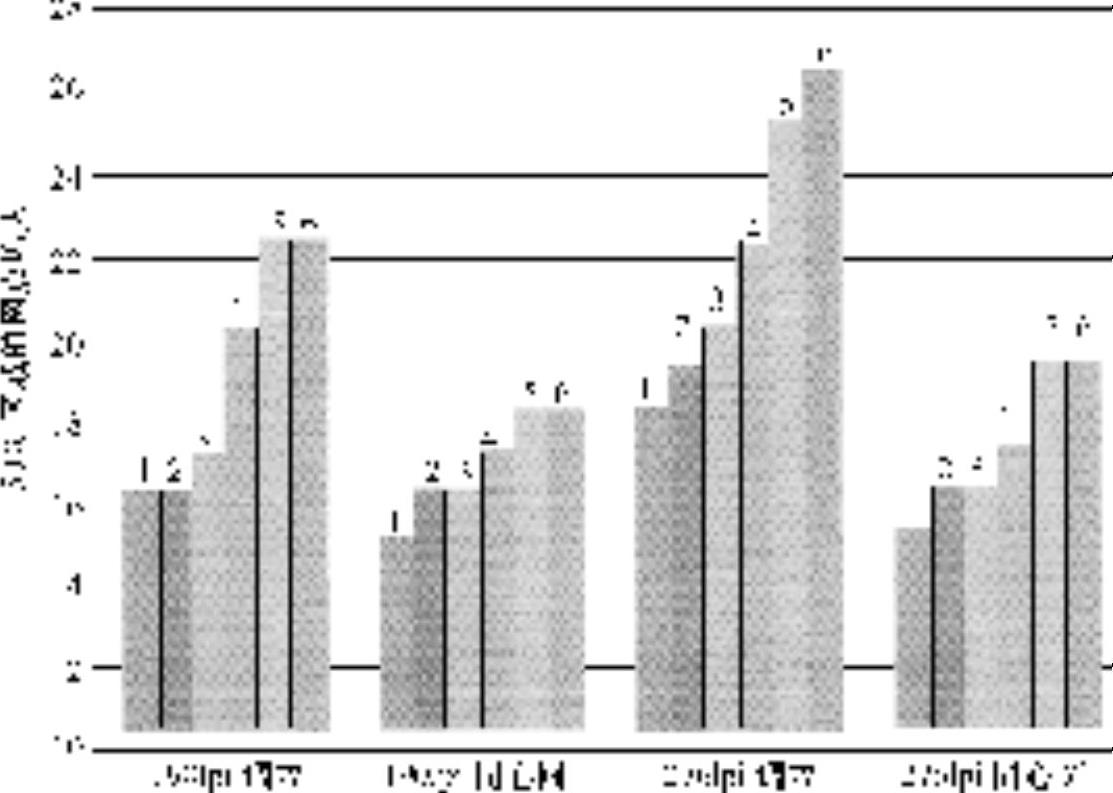

图2-12 同心圆网点和调幅实心网点增大对比图
注：六种不同实地密度：1—1.15；2—1.25；3—1.35；4—1.45；5—1.55；6—1.65。
3.色彩鲜艳纯正
由于同心圆网点印刷时，油墨可以向环外和环内两个方向铺展，而不像实心网点只能向外铺展（对比图2-11左右最底下的图），因此同心圆网点不仅网点增大减小，而且由于油墨厚度与网点底基大小有关，同心圆网点底基小，墨量增加少，所以同心圆网点墨层较薄，铺展均匀；而传统实心网点墨层较厚，特别是中间墨层更厚，如图2-13所示。
由于网点墨层厚度和形状不同，网点对光的反射及对人眼的刺激也不同。实心网点的光反射如图2-13a所示。由于实心网点表面呈圆弧状，光漫反射与表面垂直，所以光反射是向不同的方向；由于网点中间位置墨层较厚，光吸收量较大，因此对人眼的刺激，表现为中间位置颜色强烈而边缘颜色较弱。另外根据经验，厚墨层会使颜色更加低暗。
同心圆网点的光反射如图2-13b所示。由于同心圆网点油墨表面相对比较平滑，光漫反射基本朝一个方向，反射所呈现的颜色相对比较一致，对人眼的刺激变化不大，看上去更加平滑和均匀，因此，同心圆网点颜色更加纯正、干净，无杂色，清晰度提高。由于墨层较薄，颜色相对较鲜艳，所以同心圆网点的印刷品色彩更鲜艳。
另外，同心圆网点可以实现相对较大的色域。经测试，CMY的中间调值的彩度有10%以上的提高，间色RGB也变得鲜艳，扩大了再现的色域范围。
4.更高的印刷质量
FM加网虽然可以避免AM加网的玫瑰斑和龟纹，图像细节再现性好，但网点增大比AM更严重，高光区域网点容易丢失，制版和印刷难度大，印刷时对水墨量和压力敏感，色彩不易控制，印刷适应性差，在中间调和图像层次均匀部分容易出现颗粒感。同心圆网点印刷，这种情况大大改善，既可以避免AM加网的玫瑰斑和龟纹，又可以避免FM加网出现的颗粒感，提高了印刷表面的平滑度和均匀性。
由于同心圆网点的特殊结构和特点，使我们可以追求高线数加网带来的高质量印刷。采用同心圆网点，当加网线数达到226lpi时，仍然可以避免龟纹及玫瑰斑的产生，提高了细节的再现性。在高光至中调部分的网点很少增大，暗调部分堆墨迅速，并且当油墨堆厚时，网点几乎不扩大，能得到稳定的印刷色调。在同样网线数条件下，能够平滑再现AM所能再现的高光效果，其清晰度优于AM网点。
由于同心圆网点印刷时，网点增大较小，在高网线印刷时，也不会出现斑点和色彩变动，因此可以成倍地提高加网线数，具有稳定地实现高精细印刷的优点。
5.油墨用量减少，缩短干燥时间
由图2-11和图2-13可以看出，实心网点比同心圆网点的墨量大。印刷时，网点上的油墨厚度与网点底基大小有关，由于油墨的表面张力，使网点上的油墨成圆弧状，网点中间的墨层更厚。印刷中墨量加大，大底基网点会堆集更多油墨，小底基网点会堆集较少油墨，而且小底基网点更容易达到临界点。达到临界点后，油墨厚度则不会再增加。
由于同心圆网点底基小，墨膜较薄，用墨量减少，降低了成本，提高了附加值。同时由于墨膜减薄，干燥时间缩短，减少能源消耗，为提高印刷速度创造了条件。

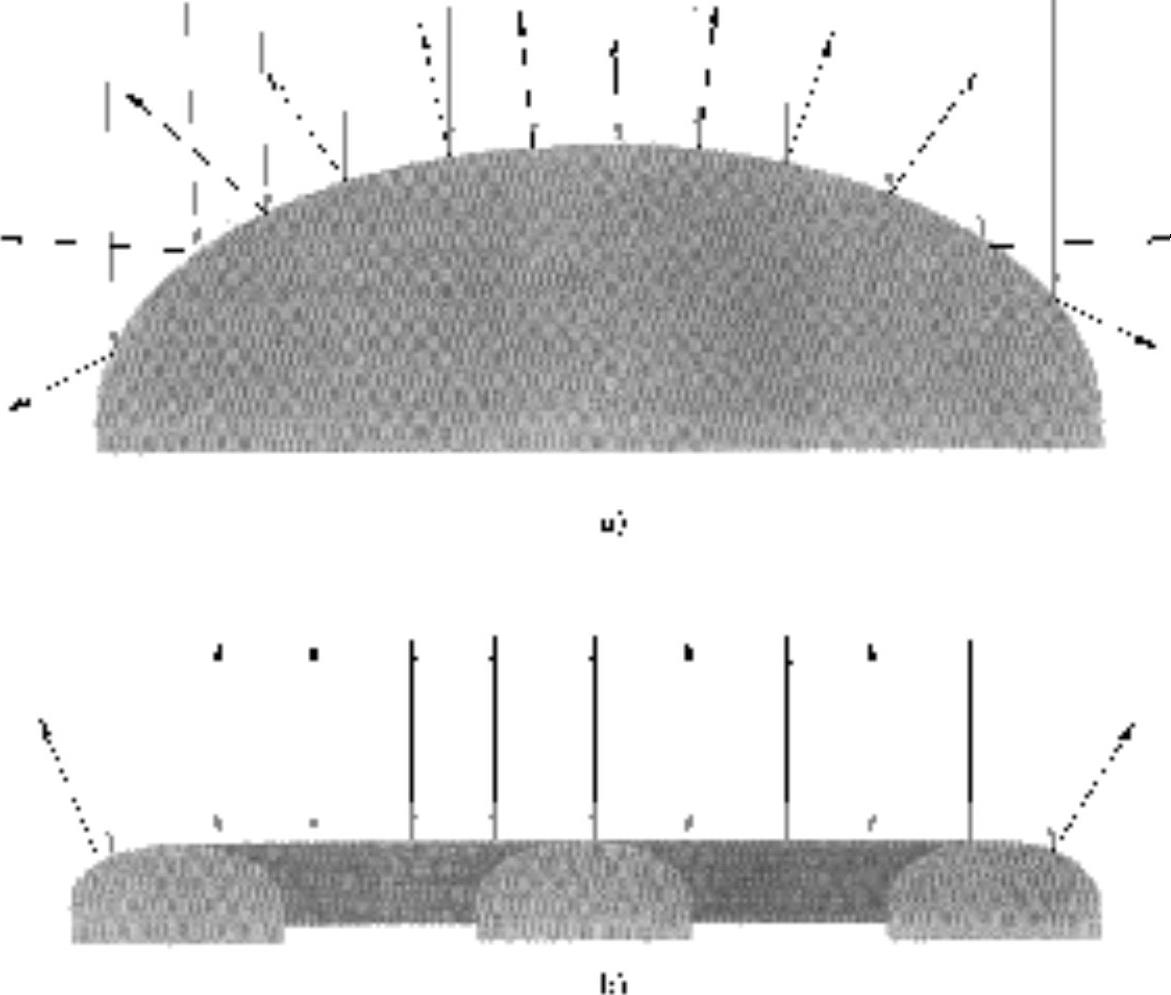

图2-13 同心圆网点和调幅实心网点光反射
a）调幅实心网点光反射 b）同心圆网点光反射
