11.2.1 上光方式和干燥装置
单张纸胶印机根据印刷品需要，常常采用油性油墨+水性上光，UV油墨+UV上光，水性上光+UV上光的两次上光。具体采用什么方式上光，应根据印刷品的要求而随时变更。其相对应的干燥方式大致分为两类，即使用油性油墨+水性光油，采用IR（红外线）和/或热风干燥；使用UV油墨+UV光油，采用UV干燥（固化）。具体选用什么上光方式和干燥装置，应该按客户对上光质量要求，确定上光油和上光方式，干燥装置取决于上光油和上光方式，上光后必须马上进行烘干。
干燥装置有三种，即内烘板干燥装置、干燥机组、加长收纸干燥装置。
1.内烘板干燥装置
内烘板干燥装置采用专用的UV灯和IR灯。各自形成独立的干燥装置。一般安装在机组之间，改变安装位置比较方便。图11-8示出印刷和上光机组的干燥装置。根据干燥需要，UV干燥和IR干燥装置可以更换。
内烘板干燥装置的干燥能力，在三种干燥方式中是最低的。内烘板干燥通常用于印刷机组之间，以保证印刷机组各色之间油墨适当干燥（如UV印刷时），也用于上光机组之间。
2.干燥机组
干燥机组也称干燥处理单元，如图11-7所示。它与印刷机组的区别，是将印刷机组的印版滚筒、胶皮滚筒及水墨系统取消，只留一个压印滚筒；在压印滚筒上方安装多根（组）UV或IR干燥灯管，形成干燥专用机组。专用机组的干燥能力最高。
3.加长收纸干燥装置
加长收纸干燥装置，即加长收纸和最后一个机组之间的距离，在加长收纸的水平部分和斜坡部分安装IR、热风和UV等烘干装置。图11-9示出加长收纸干燥装置。一般在加长收纸干燥装置上还配备冷却装置（循环冷风），一方面给印刷品纸张降温，另一方面有利于油墨干燥。
在加长收纸干燥装置上配备IR、热风和UV等干燥装置，是为了适应单张纸胶印机上光的多变性，适应不同上光油干燥的需要。实际使用时，不同干燥装置不是同时开启，而是根据上光油干燥的需要，开启不同的干燥装置。例如：水性上光时，开IR和热风干燥装置，两者配合有很好的干燥效果；UV上光则开启UV干燥装置。
为了减少纸张受热变形和收缩，可以附加低热型UV装置或冷却装置。

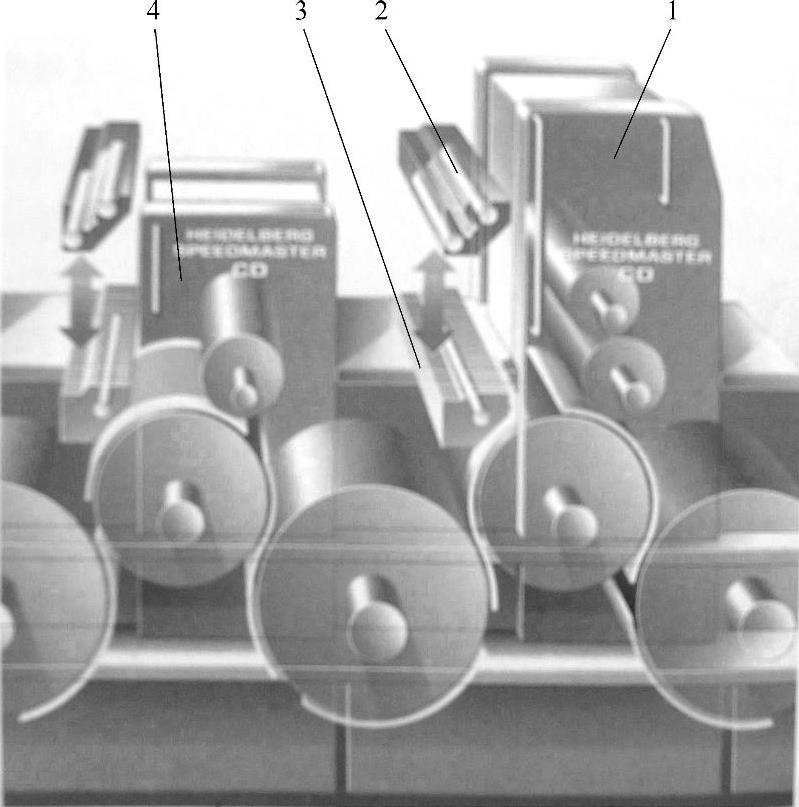

图11-8 印刷和上光机组的干燥装置
1—印刷机组 2—IR干燥装置 3—UV干燥装置 4—上光机组

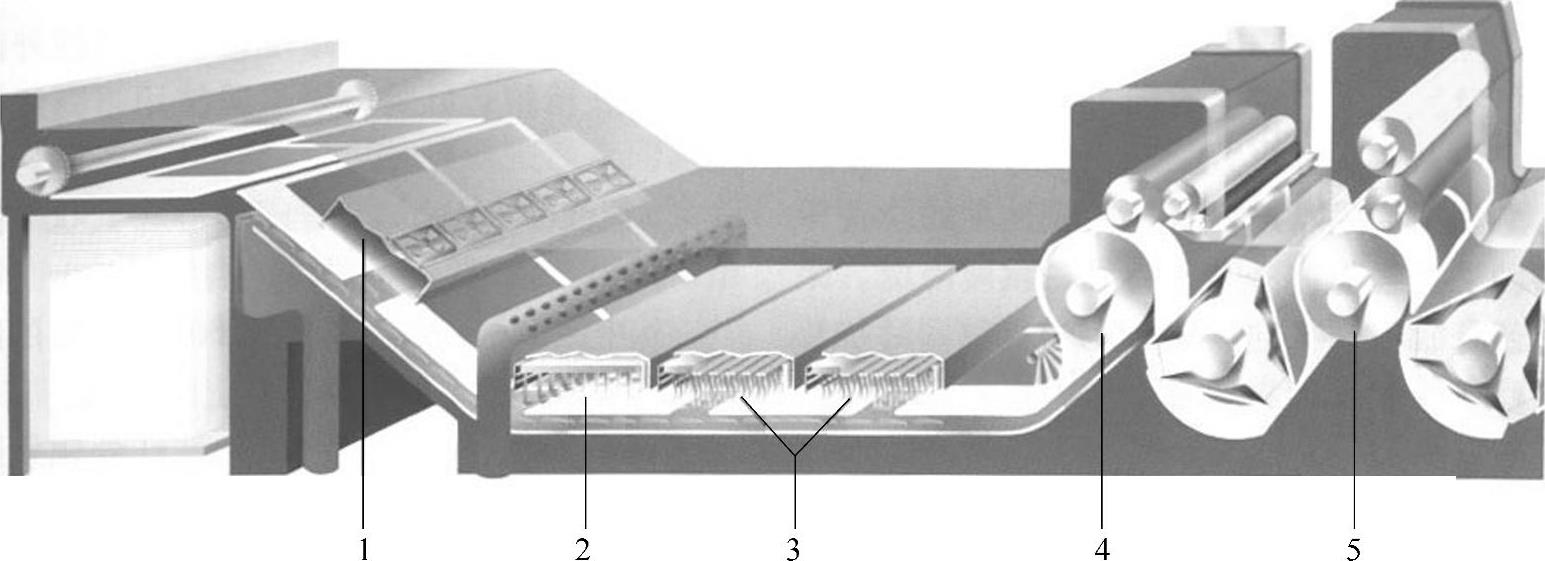

图11-9 加长收纸干燥装置
1—UV干燥 2—热风干燥 3—IR干燥 4—上光机组 5—印刷机组
