11.1.2 专用上光机组
专用上光机组的结构与柔印机印刷机组非常相似。图11-3所示为上光机组。它由光油供给装置、上光滚筒（涂布滚筒）、压印滚筒等组成。光油供给装置将光油涂布在上光滚筒的上光版上，上光滚筒的上光版将光油直接印刷在承印材料上。
1.光油供给装置
上光装置如图11-4所示。目前使用的光油供给装置有两种，即辊式（开放式）和腔式（封闭式）光油供给装置。这两种光油供给装置现在都在使用。
（1）腔式光油供给装置 腔式光油供给装置也称封闭式光油供给装置，如图11-4b所示。它由网纹辊、腔式刮刀和光油供给装置组成。腔式刮刀装置由上下两把刮刀组成一个盛光油的腔，腔中光油由供油装置供给，上边的刮刀刮掉网纹辊上多余的上光油。网纹辊网穴的大小决定了上光油的用量。如果需要改变上光油量，则需要更换网纹辊。因此，上光装置常常配备2～3根不同网穴大小的网纹辊。一般网纹辊的标准持光油量为20cm3/m2，印刷到承印物上，其光油层厚约8μm，克重为8g/m2。这种腔式上光刮刀的安装位置必须要正确，否则就不能正常工作。
图11-3 上光机组
1—光油供给装置 2—上光滚筒 3—压印滚筒

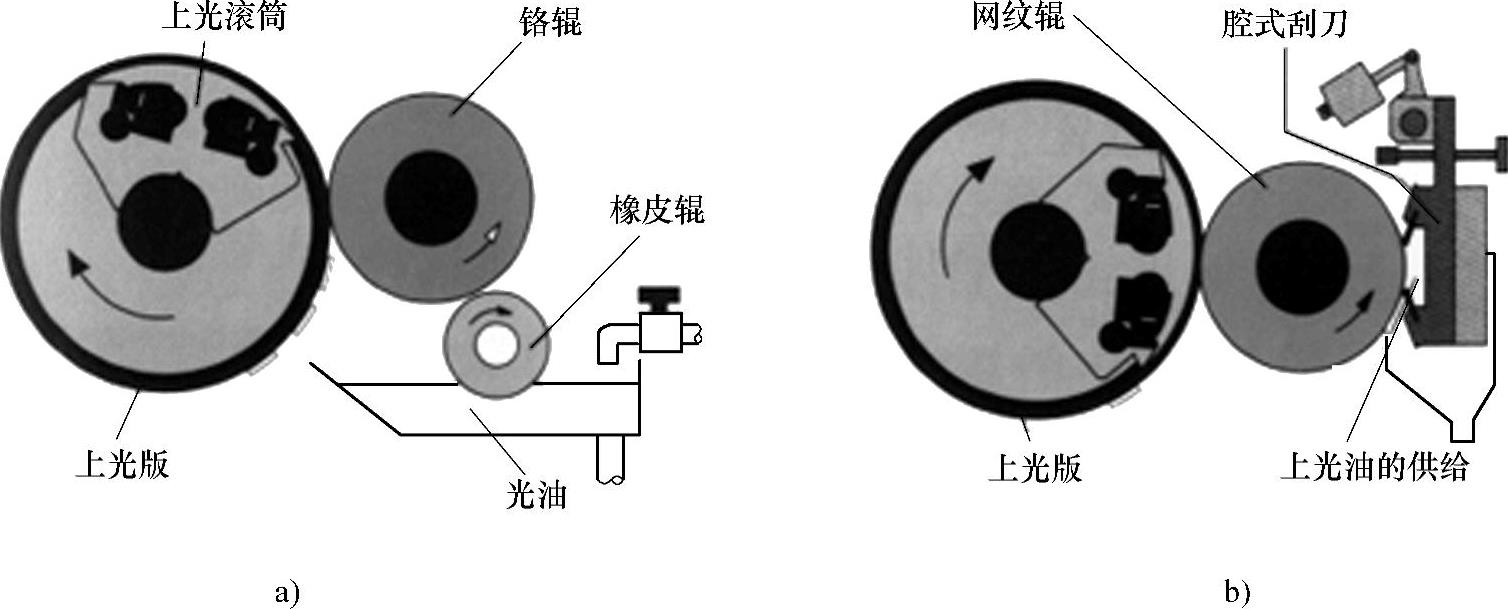

图11-4 上光装置
a）辊式（开放式） b）腔式（封闭式）
（2）辊式光油供给装置 辊式光油供给装置也称开放式光油供给装置，如图11-4a所示。它由光油槽、橡皮辊、铬辊等组成。橡皮辊即光油槽辊，可以顺时针或逆时针转动。
辊式光油供给装置如图11-5所示。根据光油槽辊转动方向的不同，辊式光油供给装置也有所不同，一般分为三辊式和两辊式。
1）三辊式。光油槽辊逆时针转动时，采用三辊式光油供给装置。如图11-5所示，由光油槽1、光油槽辊2、计量辊3、着光油辊4组成，根据上光需要，还可增加匀光油辊5。上光量大小可通过调整光油槽辊（橡皮辊）2和计量辊3的间隙及速度差来实现。
2）两辊式。光油槽辊顺时针转动时，采用两辊式上光装置。如图11-4a所示，或将图11-5中的计量辊3与光油槽辊2脱开，也可将计量辊3拆掉。光油槽辊2在光油槽中转动，将光油传给着光油辊4，着光油辊4将光油涂布在上光滚筒6的上光版上。上光量大小可以通过调整光油槽辊2和着光油辊4的压力大小，以及光油槽辊的转速来实现。
在上光量相同的情况下，三辊式上光装置比两辊式上光装置可以达到更高的亮度，上光质量更好。
2.上光滚筒和上光版
上光版装在上光（涂布）滚筒上。全部上光时，上光印版一般是橡皮布；局部上光时，上光印版一般是柔性版，主要有橡胶版和聚酯版。
为了局部上光时套印准确，装有上光版的上光滚筒，可以进行轴向、周向和对角调整。中高档机器一般在中央控制台上控制上光滚筒的调整。

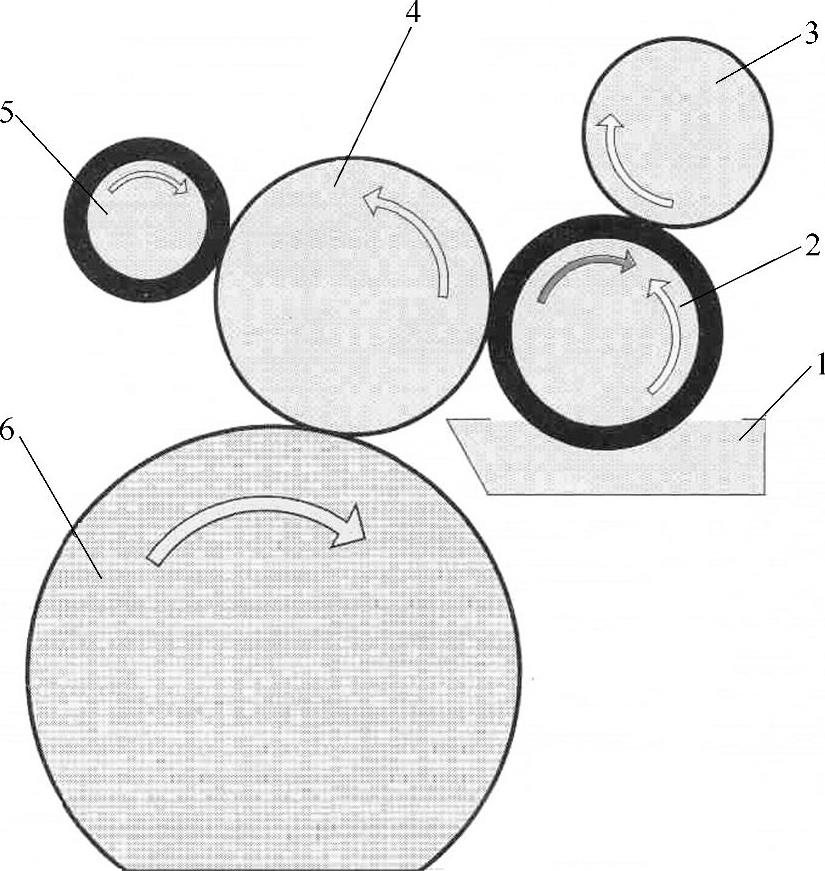

图11-5 辊式光油供给装置
1—光油槽 2—光油槽辊 3—计量辊 4—着光油辊 5—匀光油辊 6—上光滚筒
