15.5.2  冷却辊排列和结构

为了提高冷却效果，应使用较多的冷却辊，并尽量使纸带和冷却辊的接触面加大。常用的四辊冷却装置各辊排列和穿纸路线见图15-15。

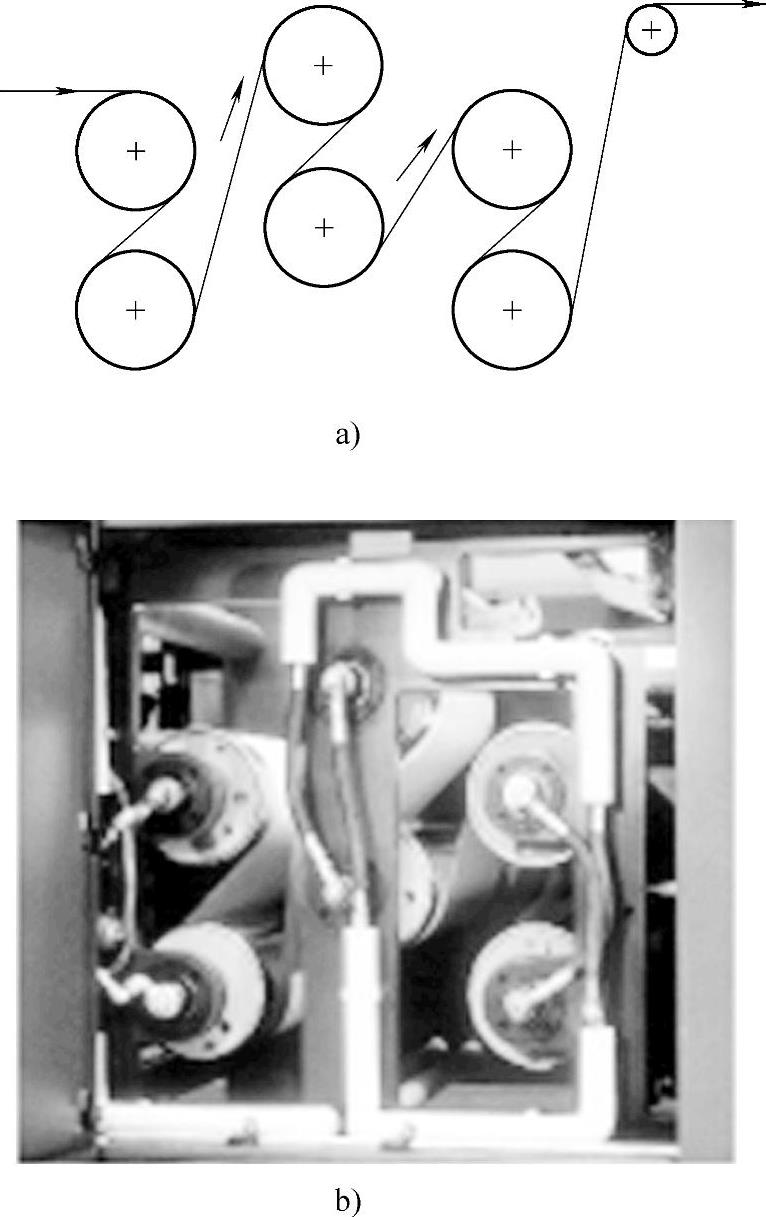

图15-14 六辊冷却装置

a）穿纸路线 b）外形图

冷却辊的内部结构不同，冷却效果也不同。改进冷却辊内部结构是提高冷却效果的重要途径。图15-16示出冷却辊内部结构。冷却辊结构也是在不断改进，其冷却效果当然也不同。图15-16（1）所示结构，因其大量的水在冷却辊内自由流动，不能积聚于冷却辊内表面，大多数水趋向于从中心流过，所以冷却效果不好；另外在纸带宽度方向冷却也不均匀。图15-16（2）所示结构，经改进，两端冷却效果提高较多，中间仍较差。图15-16（3）所示的冷却辊为套筒式。这种结构强迫冷却水紧贴冷却辊内表面流动，因此冷却效果大大提高；而且大大减少了冷却水的用量；在纸带宽度方向冷却效果也均匀一致，是较理想的冷却装置。如果里边的管套能设计成螺旋形状，可加速水流，效果会更好。

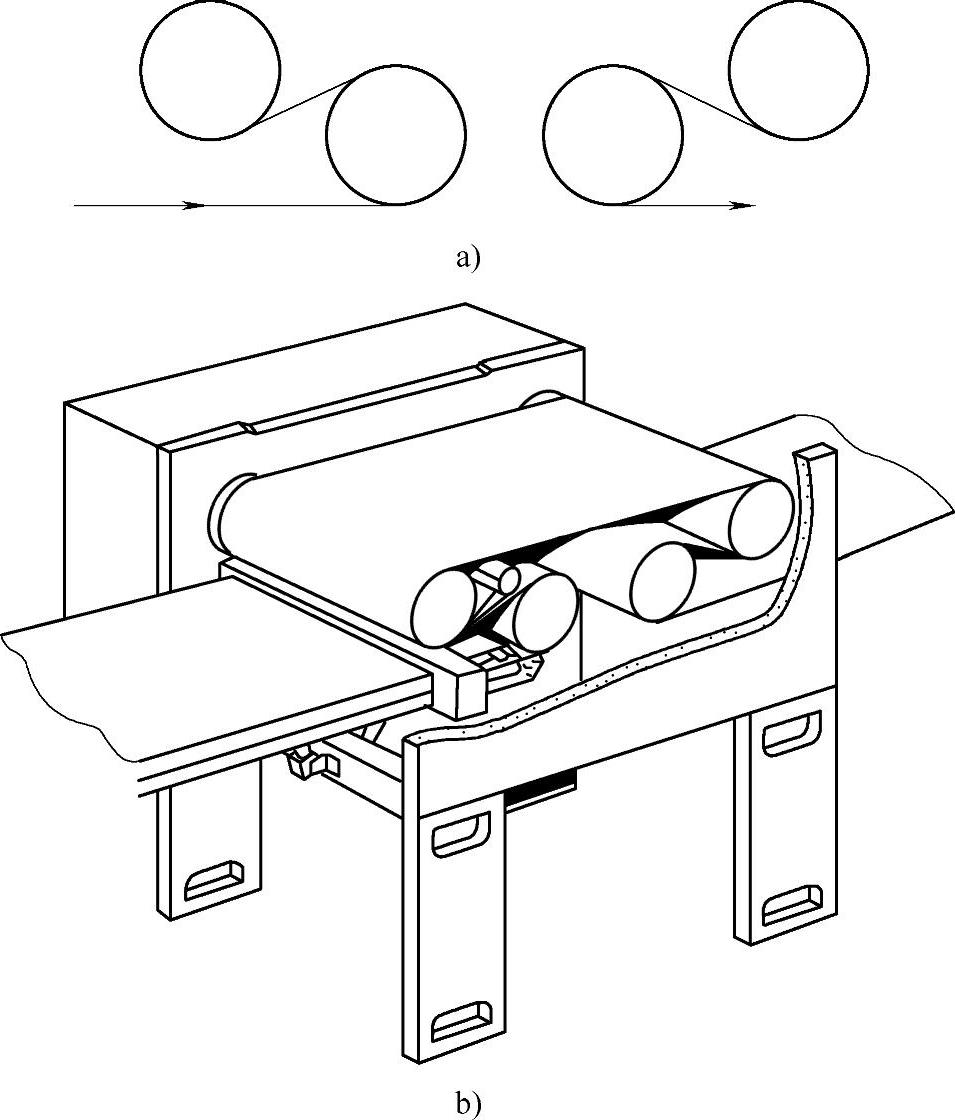

图15-15 四辊冷却装置

a）四根冷却辊穿纸路线 b）四辊冷却装置

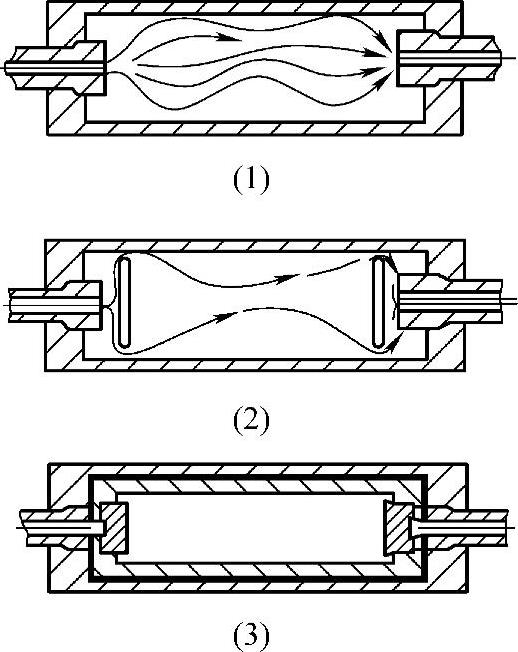

图15-16 冷却辊的内部结构
