11.1.3 上光机组的配置
根据上光质量的不同要求，上光装置可以有多种配置方式。为了获得更好的上光效果，有时可以采用二次上光。第一次上光起封闭纸张表面的作用；第二次上光使其光油分布更加均匀，形成高光泽的上光层。这样就需要配置两套上光装置，在两套上光装置之间需要增加干燥装置。
根据上光质量的不同要求，目前常用的配置如图11-6所示。按上光质量的要求，可以采用图11-6（1）～（4）的不同配置，其上光质量依次提高。
1.最简单配置
图11-6（1）所示，是最简单的配置。它是利用最后一个印刷机组可转换的润湿/上光装置进行上光，并在收纸装置的斜坡处配置红外线和/或热风干燥装置。主要用于要求不高的水性上光。
2.一个上光机组
一个上光机组如图11-6（2）所示。它是在印刷机组后配置一个专门的上光机组和带干燥装置的加长收纸装置。上光机组可以全部或局部上光。这种配置可以在印刷速度不受影响的情况下，进行优质的亮光或亚光上光。加长收纸装置根据需要配置干燥装置，干燥装置的长度根据需要确定。
3.干燥装置加上光机组
干燥装置加上光机组如图11-6（3）所示。它是采用最后一个印刷机组可转换的润湿/上光装置+干燥装置+上光机组+加长收纸干燥装置的配置。干燥装置可以是红外（紫外）灯或干燥机组。
利用最后一个印刷机组第一次上光。上光后利用干燥装置或干燥机组，对第一次上光油进行烘干，再用专门的上光机组进行二次上光。最后在带干燥装置的加长收纸装置中进行干燥。

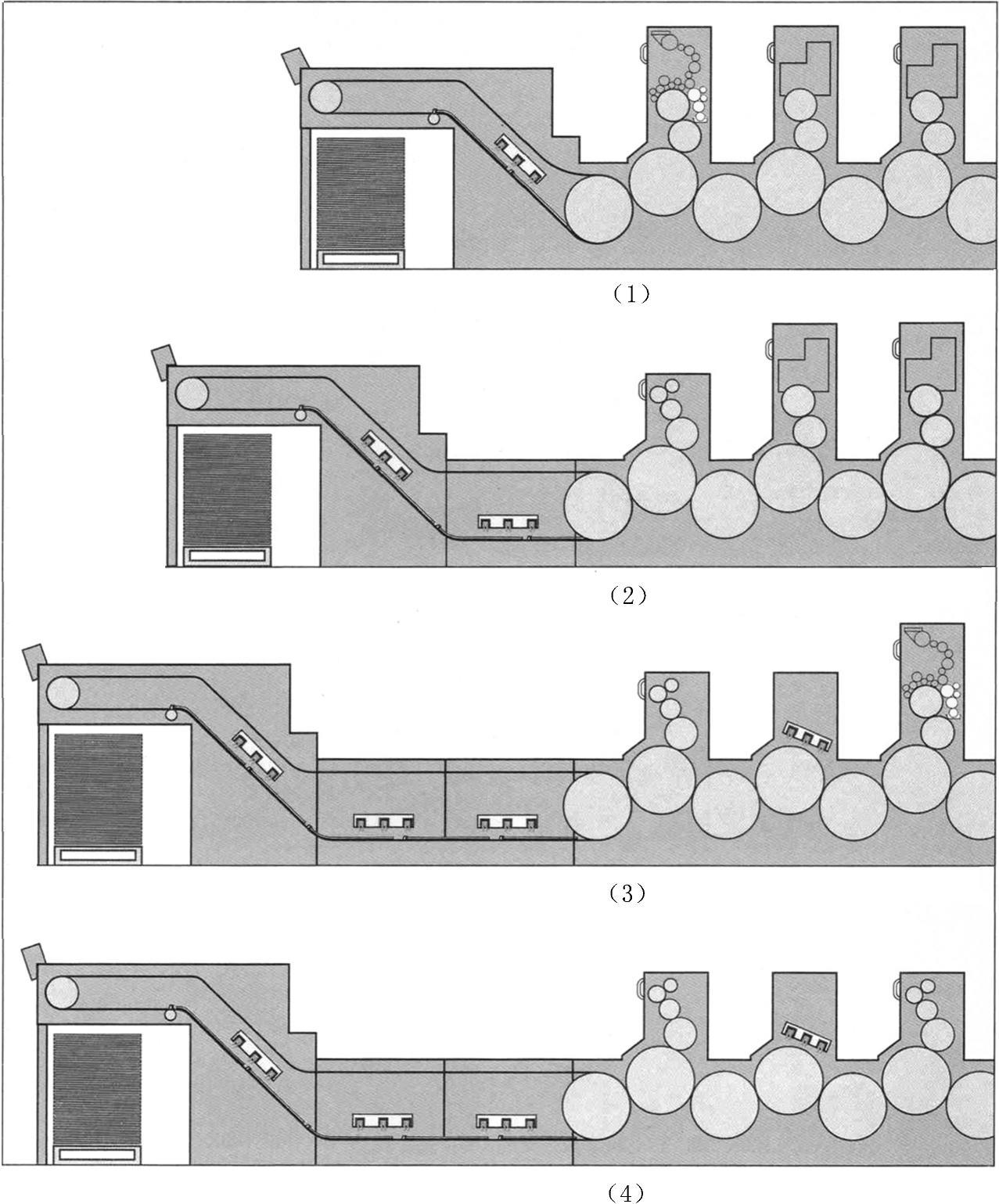

图11-6 四种常见上光装置配置
4.双上光机组
双上光机组如图11-6（4）所示。它是在印刷机组后配置两个专门的上光机组，两上光机组间带干燥装置或干燥机组，第二上光机组后是带干燥装置的加长收纸装置。
图11-6的（3）和（4）两种配置，一般是在对上光质量要求极高时的配置。第一次上光一般是水性上光，第二次上光可以是水性或UV上光。第一次上光之后必须干燥，才能发挥第二次上光的效果。干燥装置应该根据需要配置，UV上光需要配置UV干燥装置，水性上光一般采用IR（红外线）和热风干燥。
5.复合油墨印刷加UV上光配置
以上配置大多用于普通油墨印刷胶印机。UV胶印机采用UV油墨印刷和UV光油上光。由于其干燥速度快、环保性能好、上光效果突出、印刷品色彩好，越来越多地被应用到高端印刷品上。存在问题是UV胶印机价格贵；因水墨平衡问题使印刷速度受到限制；柔性上光版制版费用高，制版和印刷容易丢失高光网点；成本高。
复合油墨印刷技术加UV上光，解决了UV油墨印刷和UV上光存在的问题，效果基本相同。复合油墨印刷加UV上光系统，采用“复合油墨印刷+普通印版涂布油基光油+满版UV上光”。无油基光油的地方呈光泽效果，有油基光油的地方，油基光油与UV光油进行互交作用而呈无光效果。一般是五色复合油墨胶印机加一个干燥机组，使胶印机配置简单，降低胶印机和印刷成本，提高利润率。
