13.4.3 调整纸带
调整纸带方法又称纸带往复运动法，每一次印刷，纸带进行前进和后退一个往复循环过程。图13-25是印刷表格、支票类的可变印刷尺寸卷筒纸胶印机的一个实例。胶皮滚筒只有一半装着橡皮布。印刷长度只能小于橡皮布的长度。每一个印刷过程，不论印刷尺寸大小，纸带前进的长度（步距）都等于橡皮布的长度（胶皮滚筒展开长的一半），纸带前进（步距）的长度和印刷品实际长度的差值，在没有包橡皮布的空挡时间，由卷筒纸控制装置快速将纸带退回，准备下一次印刷。每一个循环均由纸带前进、退回（返程）两步组成。工作原理见图13-25右上角图示。卷筒纸控制装置一般由计算机控制，根据印刷尺寸的变化，自动计算每次退回纸带的长度和速度变化。

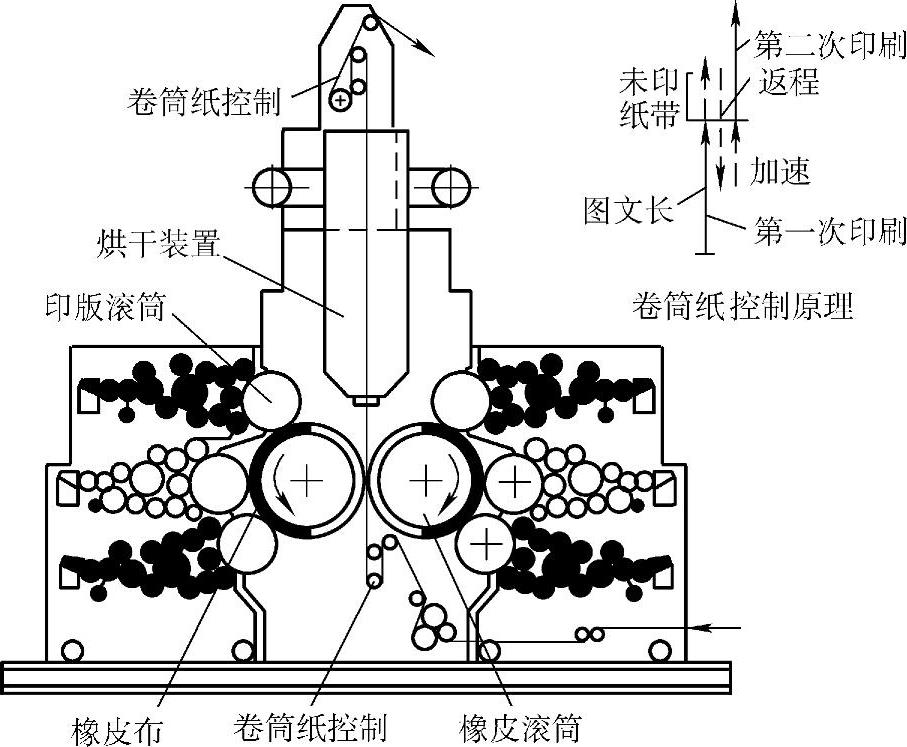

图13-25 可变印刷尺寸的卷筒纸胶印机
图13-26示出可变尺寸不干胶标签印刷卷筒纸胶印机。工作原理和图13-25是一样的。胶皮滚筒只有一半装着橡皮布。在有橡皮布的部分，胶皮滚筒和印版滚筒、压印滚筒合压。如图13-27所示，卷筒纸向右（前）运动一个和橡皮布长度相等的距离，同时进行印刷（实际印刷图文尺寸决定于印版图文长）。当橡皮布全部转过去后，在胶皮滚筒和压印滚筒之间，形成一个橡皮布加印版厚度的间隙。这时，图13-26中的送纸辊4和拉纸辊3的伺服电动机反转，同时给纸端浮动辊1迅速下降，收纸端浮动辊2迅速上升，把印刷过程中多走的纸带（没有印刷的纸带）拉回（向左运动如图13-28所示），准备下一次印刷。如此循环，完成印刷。当印刷尺寸变化时，只要更换印版图文尺寸和自动调整各印刷色组之间印刷滚筒距离（保证距离是印刷长度的整数倍）即可。根据印刷速度和印刷图文的长度，每次纸带后退的尺寸，可以事先在控制台上设定。

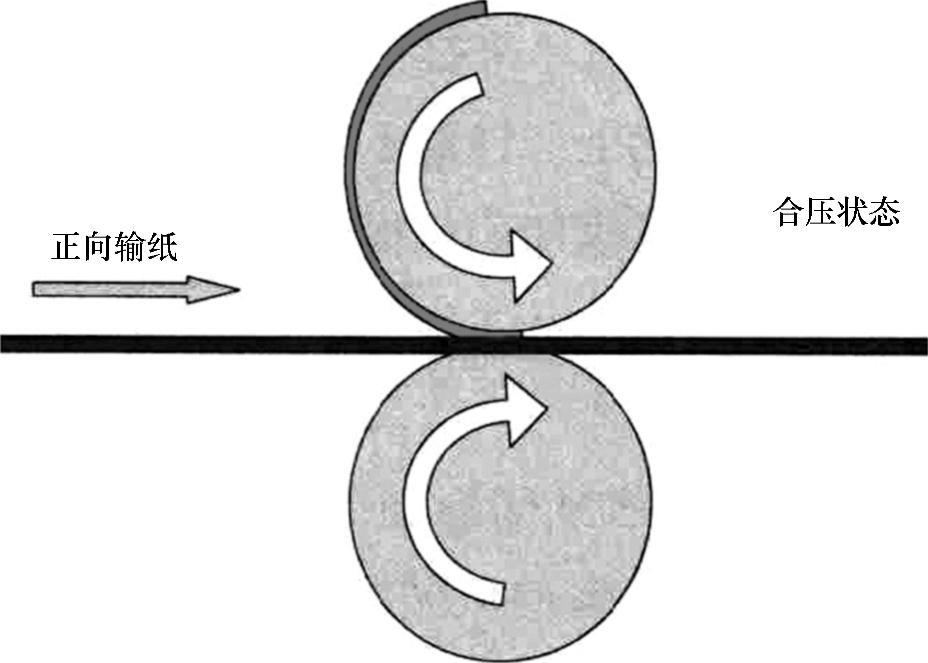

图13-27 在橡皮布起始点合压印刷
纸带张力、纸带前进和后退，由图13-26所示的送纸辊4和拉纸辊3控制。送纸辊4和拉纸辊3分别由单独的伺服电动机驱动。正常印刷时送纸辊4的线速度略低于拉纸辊3，保持纸带适当的张力。纸带返回时，送纸辊4和拉纸辊3的电动机反转，送纸辊4的线速度略高于拉纸辊3，迅速带动没有印刷的纸带返回。纸带返回时，浮动辊1、2必须作相应的上下运动，以保持整个机器纸带的正常运动，既不会出现某处裕纸，也不能因张力过大而把纸带拉断。

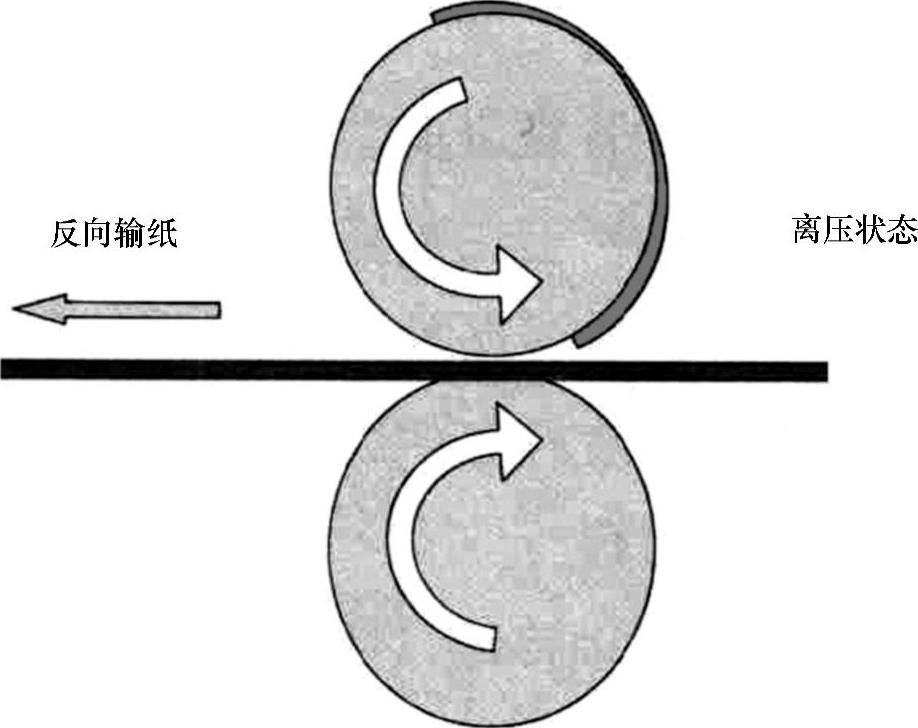

图13-28 在无橡皮布的位置纸带后退
图13-26 可变尺寸不干胶标签印刷卷筒纸胶印机
1—给纸端浮动辊 2—收纸端浮动辊 3—拉纸辊 4—送纸辊
整个纸带正常前进、印刷和纸带按要求准确地返回，并开始下一次印刷，都涉及图13-26中的浮动辊1、2的上、下运动，以及送纸辊4和拉纸辊3的电动机转向和速度的调整。如果印后还有模切、复卷等工序，浮动辊2的动作还与印后的模切、复卷等工序有关。整机是一个完整的控制系统。
显然，调整纸带的方法是卷筒纸胶印机实现可变印刷尺寸最方便的方法，而且可以真正实现印刷尺寸的无级变化；但滚筒直径加大，控制系统复杂。纸带控制机构和控制系统精度，决定相邻两个印刷品衔接精度。
