10.5.3 三菱公司纸张预变形技术
三菱公司在其XP型双面交替印刷型多色双面胶印机上，采用纸张预变形技术，解决双面印套不准问题。基本原理是前面色组印刷时，使纸张拖梢两侧向外扩展，后面色组印刷时，使纸张拖梢向内收缩，以达到套印准确。
1.纸张扇形变形原理
图10-15示出纸张扇形扩大原理，中间叼纸牙向上调整，中间叨纸牙叼口变小，如图10-15a所示。叨纸牙叼住纸张后，恢复原来位置，这样中间叨纸牙给中间部分的纸一个推力，如图10-15b所示。纸张进入印刷时，在印刷滚筒压力碾压下，纸张由叼口到拖梢方向向两侧扇形扩展，如图10-15c所示。同理，两侧叨纸牙向上调整，两侧叨纸牙叼口变小，给两侧的纸一个推力，在印刷滚筒压力碾压下，纸张由叼口到拖梢方向向内扇形收缩。
2.三菱公司纸张预变形技术
（1）纸张预变形和套准 三菱公司专门研发了可以在中央控制台遥控调整的旋转式叨纸牙，如图10-16所示。这种叨纸牙的特点，一是每个叨纸牙可以单独调整，因此便于优化纸张变形的调整，二是叨纸牙只有简单的旋转，并在同一根轴上，调整稳定可靠。将第一印刷机组前的传纸滚筒叼纸牙排上，中间部分的叼纸牙往上调一点，这样中间部分的叨纸牙的叼口就变小，在传纸滚筒将纸张交给第一印刷机组压印滚筒时，传纸滚筒叼纸牙恢复到原来位置，所以交给压印滚筒的纸张仍然是中间叼口小。如图10-15所示，中间叼纸牙给中间纸张一个推力，在印刷第一色时，滚筒的碾压力使纸张拖梢向外扩展，印刷后纸张弹性回缩，拖梢部分的图形实际变窄；第二色印刷时，上水纸张拖梢向两侧扩展，有利于套准。
第二色及以后的印刷，视纸张情况和水墨情况调整叼纸牙的位置，即调整纸张的扇形变形量（变形量逐步减小），可以保证套准。当纸张向两侧延展到一定程度时，即后面色组印刷时，通过调整叼纸牙，使中间纸张叼口加大，印刷时使纸张拖梢部分向内收缩变窄，以保证后面色组的套印。
前面几色使拖梢向外扩展，后面几色使拖梢向内收缩和每色预变形量大小，与纸张性能、水墨大小、印刷压力、印刷速度、印刷工艺参数及印刷色数等有关，需要根据实际情况，具体优化确定。基本原则是：第一色使纸张拖梢向外扇形扩展量最大；最后一色使纸张拖梢向内扇形缩小量最大；中间的一色不调或调整量

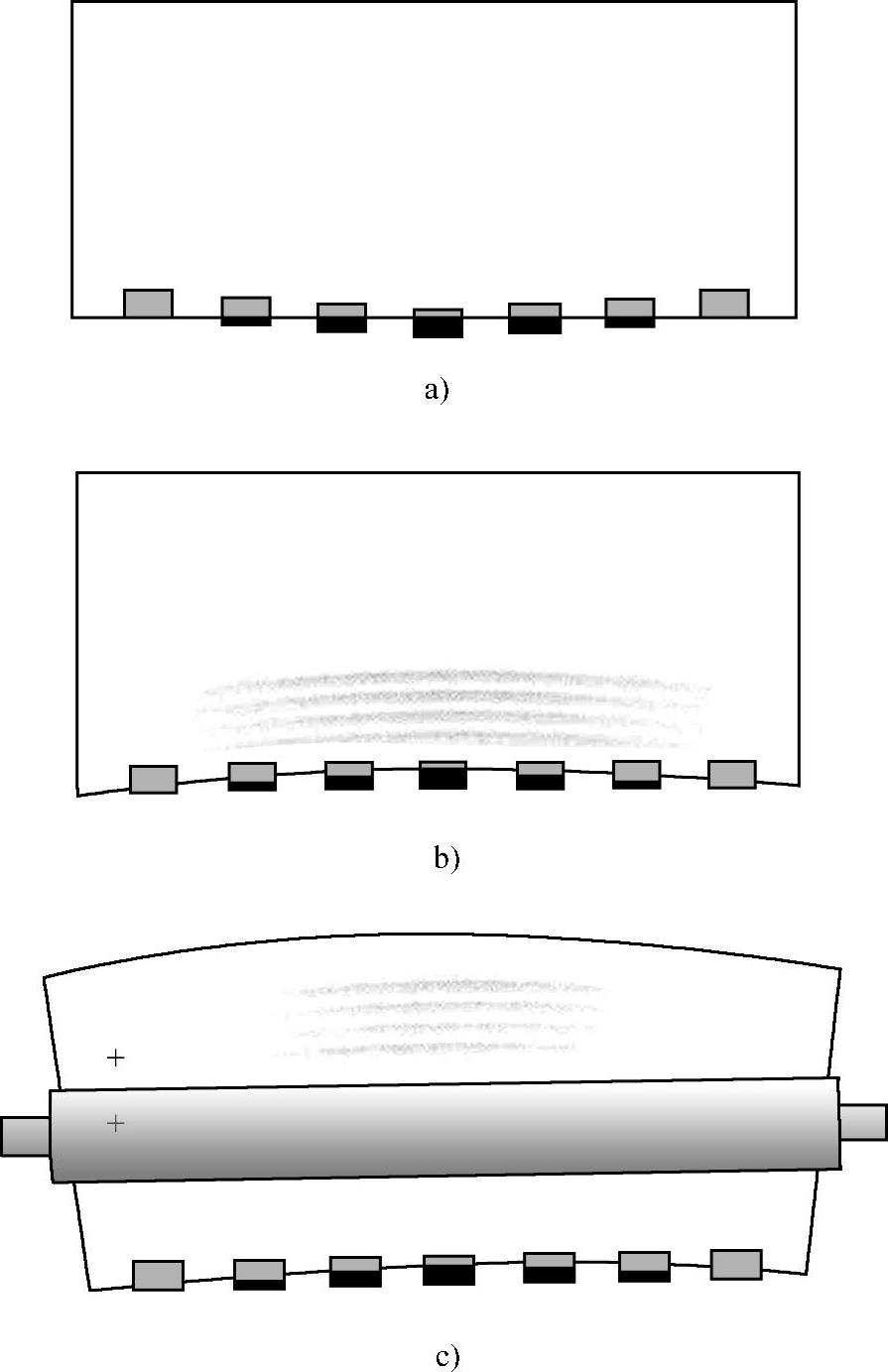

图10-15 纸张扇形扩大原理
a）中间叼纸牙叼口变小 b）中间叼纸牙给纸张一个推力 c）纸张在滚筒碾压下拖梢向外扇形扩展

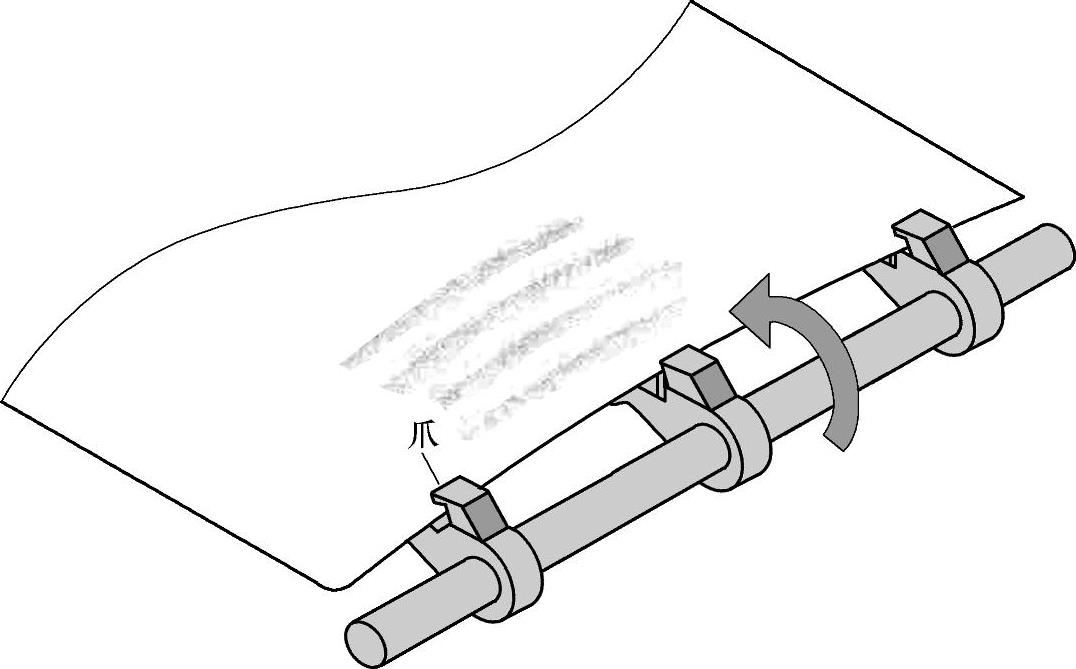

图10-16 旋转式叼纸牙
最小。
（2）纸张变形方法与变形量 试验证明，通过叼口大小使纸张扇形变形，不同的方法有不同的效果。三菱公司的研究结果如图10-17所示。在纸张变形量相同的情况下，图10-17左侧所示方法，比图10-17右侧所示方法效果好。三菱公司试验表明两种方法，纸张变形量相差30%。

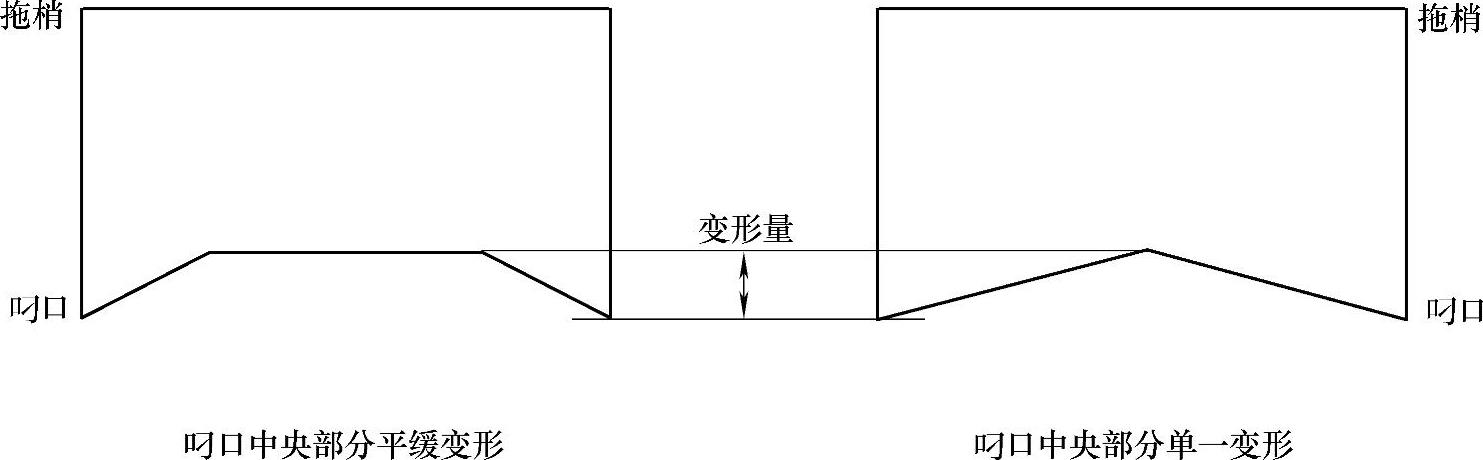

图10-17 纸张叼口变形形状
（3）纸张变形量与叼口套准 应该指出，采用改变纸张叼口大小，可以使套印准确；但由于叼口纸张变形量不一样，会产生叼口部分套印不准。因此，实际调整叼口大小时，要兼顾叼口和后面的套印。在同样扇形变形的情况下，采用使纸张如图10-17左侧变形的方法，有利于兼顾叼口和后面的套印。
