7.3.1  毛刷辊润湿装置

图7-3示出两种不同形式的毛刷辊润湿装置。图7-3（1）所示的毛刷辊润湿装置的水斗辊为毛刷辊，通过调水板5直接弹水，水点子较大且不太均匀。通过调整水斗毛刷辊10的转速和调水板5的位置来调整水量大小。

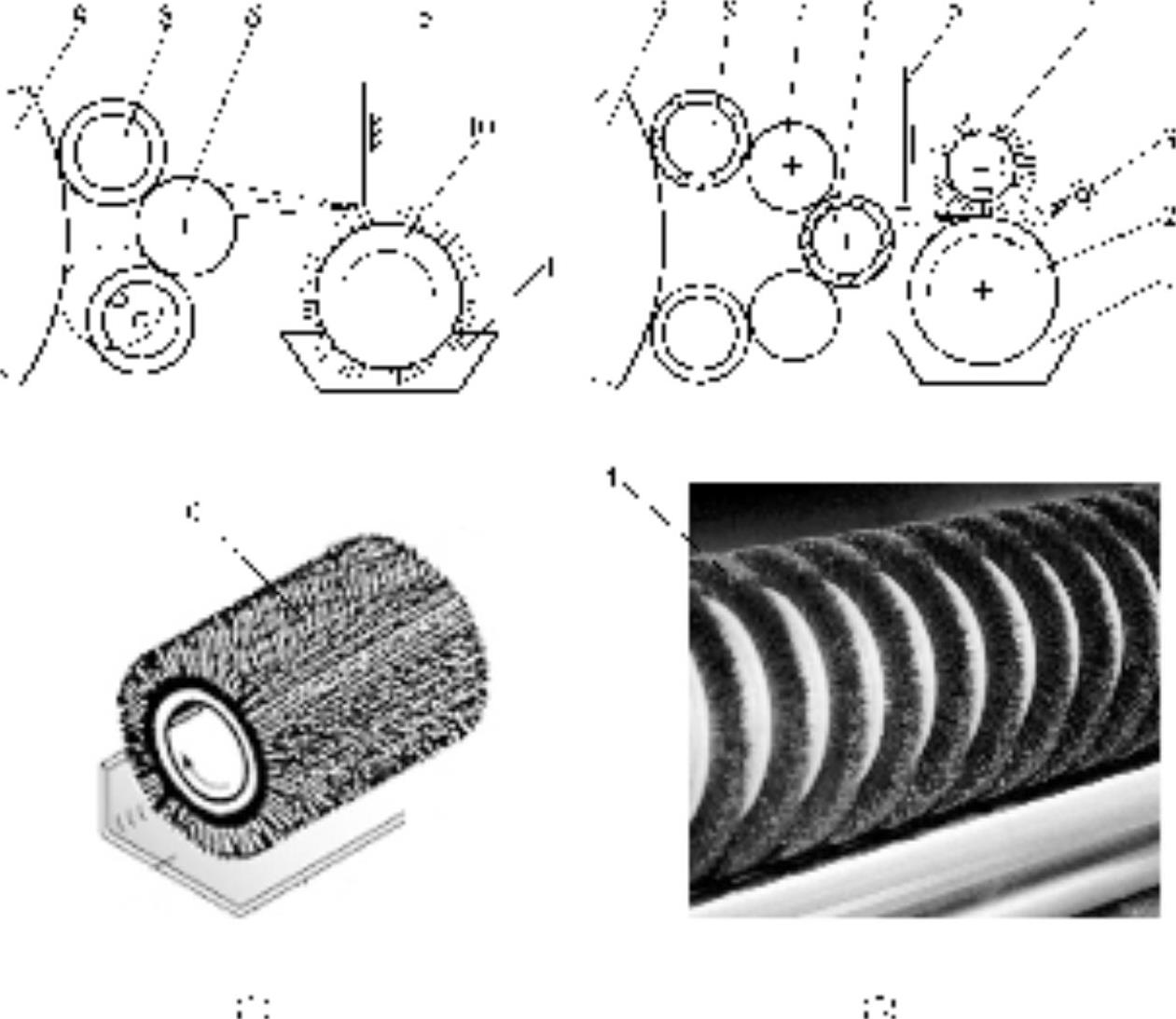

图7-3 毛刷辊润湿装置

1—水斗 2—水斗辊 3—喷气嘴 4—传水毛刷辊 5—调水板 6—窜水辊 7—匀水辊 8—着水辊 9—印版滚筒 10—水斗毛刷辊

图7-3（2）所示为另一种常用的毛刷辊润湿装置。它和图7-3（1）所示的毛刷辊润湿装置的不同之处，是有单独的水斗辊2，传水辊为传水毛刷辊4。传水毛刷辊4与水斗辊2直接接触，两辊转向相反，利用传水毛刷辊4的毛刷变形，向窜水辊6弹射润版液，水点较细，较均匀，有利于提高供水的均匀性。

不同用途的毛刷辊结构不同。作为水斗辊的水斗毛刷辊10，一般是整个辊子在径向方向上布满了棕毛。作为传水辊的传水毛刷辊4，毛刷可以是径向方向上布满棕毛的毛刷，如图7-3（2）的上图所示，也可以是有一定宽度的毛刷条，在毛刷辊上加工出螺旋线槽，将毛刷条装在螺旋线槽中，形成螺旋线状毛刷辊，如图7-3（2）的下图4所示。

毛刷辊润湿装置实现了连续给水，克服了间隙传水不匀的缺点。供水部分和着水部分不直接接触，版面上的水不会倒流到水斗中，从而不会将纸毛、乳化的油墨带到水斗中，把润版液弄脏。这是毛刷润湿装置的优点；但正是由于这一点，纸毛、污物存在印版上或传到胶皮滚筒上，增加了擦版和擦橡皮布的次数，并可能使印品上出现小白斑。

毛刷辊润湿装置目前仍然广泛应用于卷筒纸胶印机，在单张纸胶印机上应用较少。
