2.2.3 极值点的创建

极值点就是通过给定特定条件得到曲线的极值并在此创建一点。下面通过图2.2.22所示的例子说明创建极值点的操作过程。

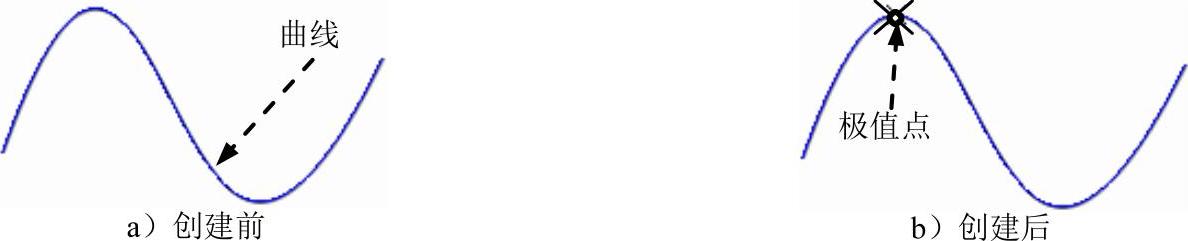

图2.2.22 创建极值点

Step1.打开文件D:\cat2014.8\work\ch02.02.03\extreme_point.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.2.23所示的“极值定义”对话框。

Step3.选择对象。在图形区选择图2.2.22a所示的曲线。

Step4.选择方向。在图形区选择xy平面为参考方向，此时图形取出现图2.2.24所示的方向箭头。

Step5.完成点的创建。“极值定义”对话框中的其他设置保持系统默认，单击按钮，完成点的创建，如图2.2.22b所示。

图2.2.23所示“极值定义”对话框中部分按钮的说明如下。

● 文本框：选择要分析极值的对象元。

● 文本框：用于选择极值的参考方向元。

● 区域：此区域可以添加其他方向元控制极值点的创建。

文本框：用于选择极值的第二参考方向。

文本框：用于选择极值的第三参考方向

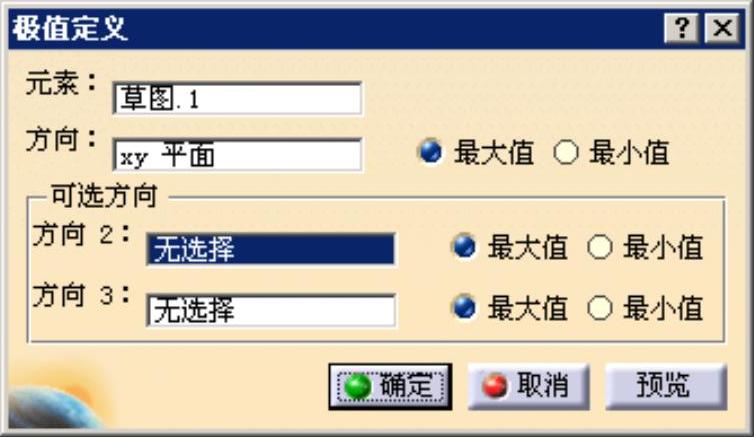

图2.2.23 “极值定义”对话框

图2.2.24 参考方向
