二、单代号绘图法
单代号绘图法（Precedence Diagramming Method，PDM）是利用节点代表工作而用表示依赖关系的箭线将节点联系起来的一种绘制项目网络图的方法。这种方法也叫节点工作法（Ac-tivity-on-node，AON）。大多数项目管理软件包都使用单代号网络技术。单代号网络图与双代号网络图的组成要素相同，但表示符号不同。

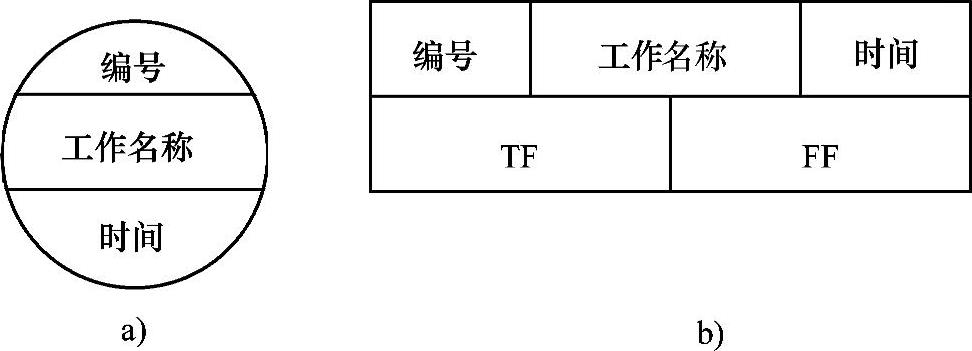

图2-7 单代号表示法
（一）单代号绘图符号
单代号网络图中的节点一般用圆圈或方框来绘制，它表示一项工作。在圆圈或方框内可以写上工作的编号、名称和需要的作业时间。工作之间的逻辑关系用箭线表示。常用的绘图符号如图2-7所示。用单代号绘制的网络图如图2-8所示。
（二）绘制原则
1）当网络图中有多项起始工作或结束工作时，应在网络图的两端分别设置一项虚拟的工作作为该网络图的起始节点和终点节点。
2）其他绘制原则与双代号网络图的绘制原则相同。

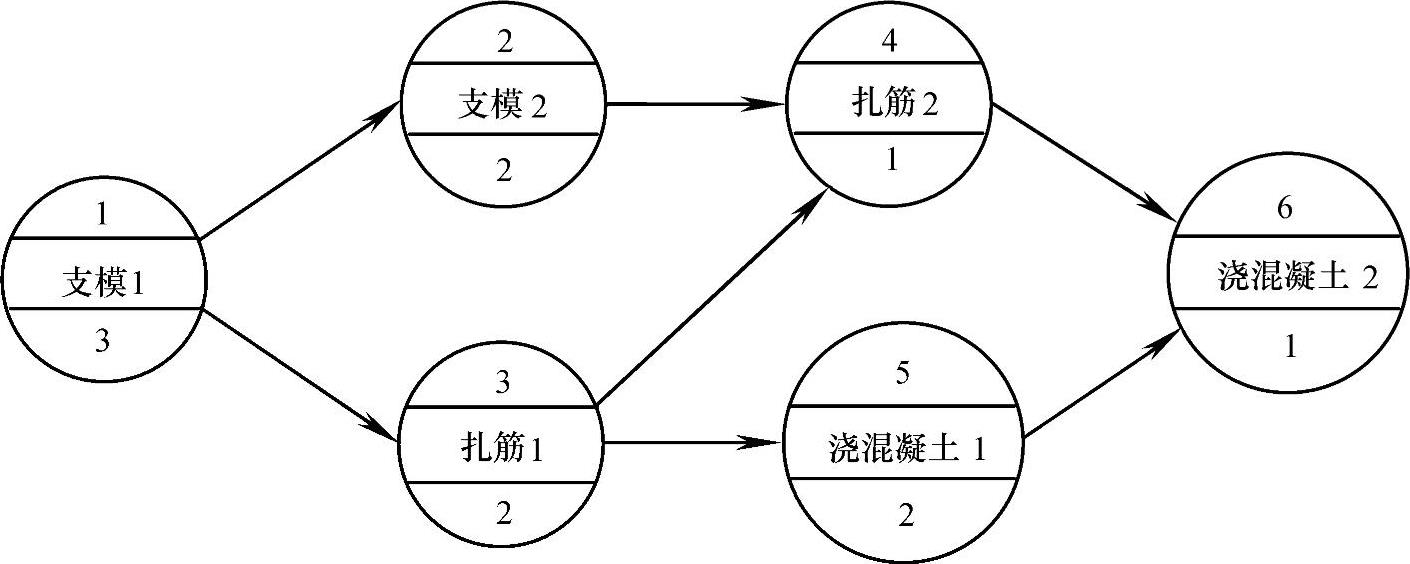

图2-8 单代号网络图
（三）绘制步骤
1）列出工作清单，包括工作之间的逻辑关系，找出每一工作的紧前工作有哪些。
2）根据工作清单，先绘没有紧前工作的工作节点。
3）逐个检查工作清单中的每一工作，如该工作的紧前工作节点已全部绘在图上，则绘该工作节点，并用箭线与紧前工作连接起来。
4）重复上述步骤，直至绘出整个计划的所有工作节点。
5）绘制没有紧后工作的工作节点。
6）绘制开始节点和结束节点。
（四）绘图示例
绘制单代号网络图比绘制双代号网络图容易得多。
【例2-3】 已知工作之间的逻辑关系（表2-3），绘制其单代号网络图。

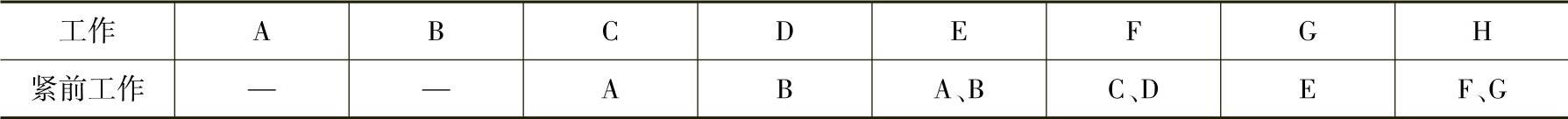

表2-3 工作逻辑关系表
【解答】
（1）根据工作逻辑关系表，绘制没有紧前工作的工作节点A和B（图2-9a）。
（2）根据前述原则绘制工作节点C、D和E（图2-9b）。
（3）根据前述原则绘制工作节点F和G（图2-9c）。
（4）按前述原则绘制工作节点H。因为有两项起始工作，所以设置一项虚拟的工作作为起始节点。当确认给定的逻辑关系表达正确后，再进行节点编号。本题对应的单代号网络图如图2-9d所示。

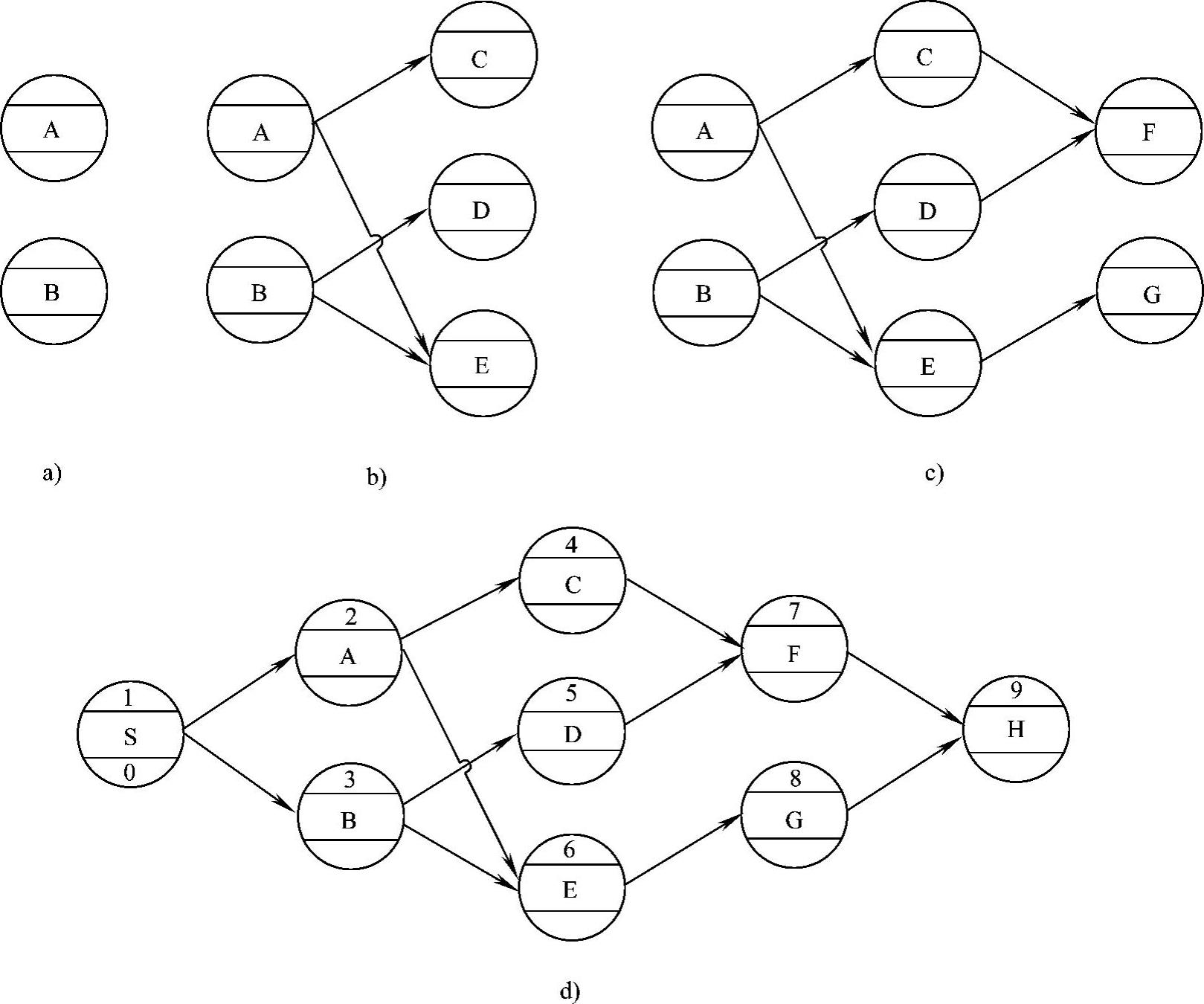

图2-9 【例2-3】绘图过程
