S形曲线法的作用

项目实施过程中，每隔一段时间就应将实际进展情况绘制在原计划的S形曲线上进行直观比较（见图2-29）。通过比较可以获得如下信息：

1.实际进度与计划进度的比较

若工程实际进展点落在原计划S曲线左侧，图2-29中的a点，则表示此刻实际进度比计划进度超前；若落在右侧，图2-29中的b点，则表示拖后；若刚好落在其上，则表示实际进度和计划进度一致。

2.实际进度比计划进度超前或拖后的时间

在图2-29中，ΔT_a表示T_a时刻实际进度超前的时间，ΔT_b表示T_b时刻实际进度拖后的时间。

3.实际进度比计划进度超前或拖后的任务量

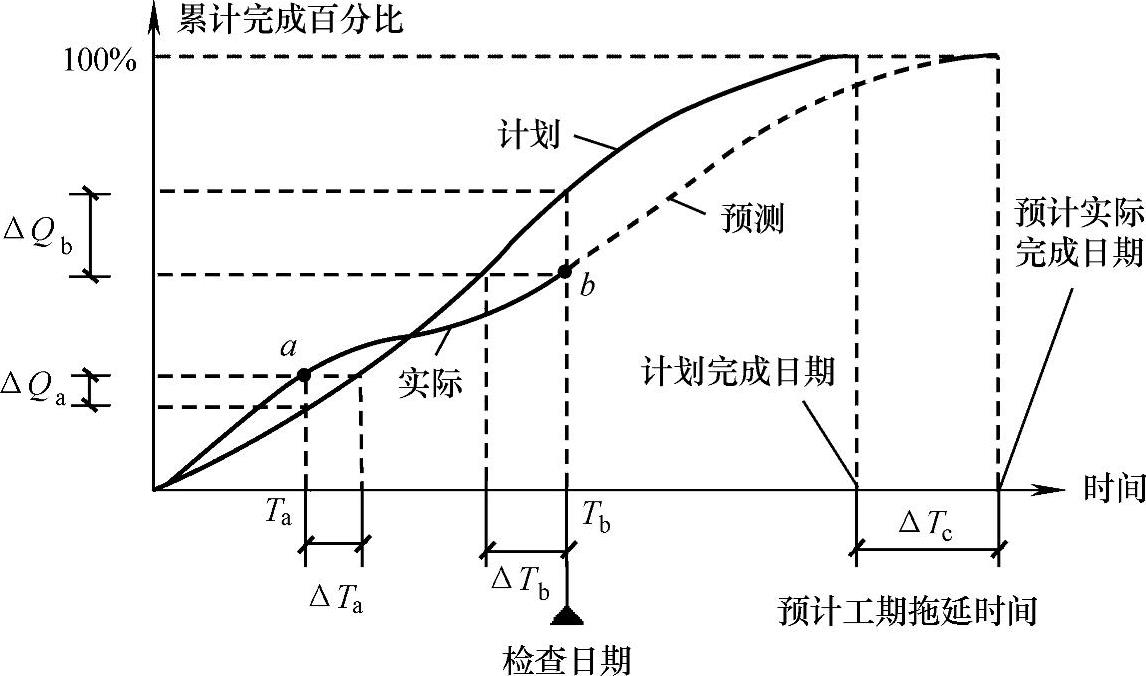

图2-29 S形曲线比较图

在图2-29中，ΔQ_a表示T_a时刻超前完成的任务量，ΔQ_b表示T_b时刻拖后的任务量。

4.后续工程进度预测

若后期工程按原计划速度进行，则总工期拖延的预测值为ΔT_c（图2-29）。
