参考答案

参考答案

（1）首先根据工程实际情况重新绘制单代号网络图如图3-8所示，然后计算各项工作的时间参数。图中的双箭线为关键工作，工作D的持续时间变为4个月。

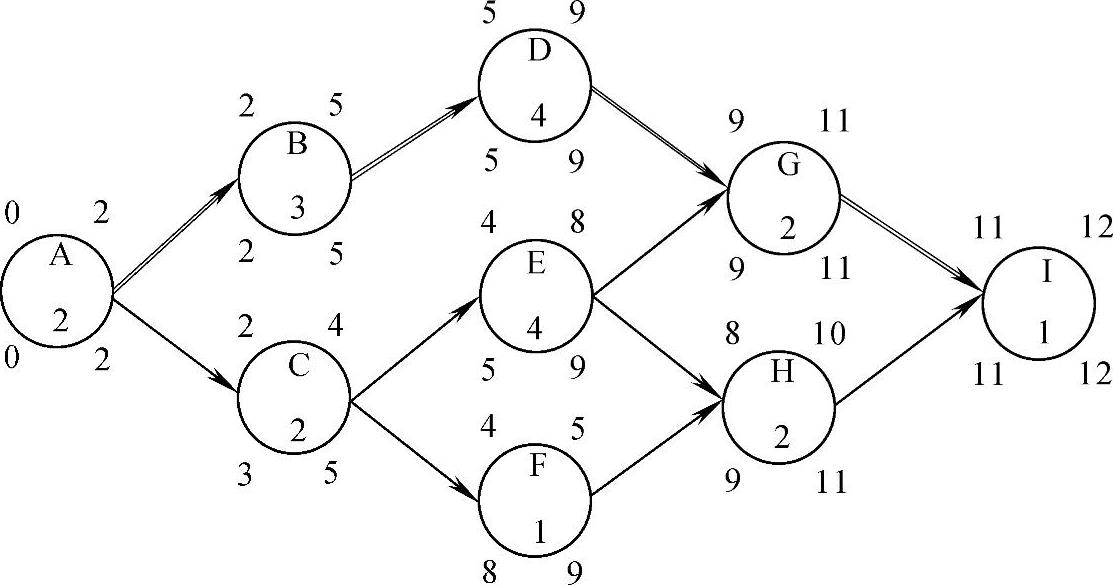

图3-8 某工程项目的单代号网络图

可以通过绘制施工进度时标网络计划图或者施工进度横道图，利用题中所给数据计算各项费用。步骤如图3-9所示：

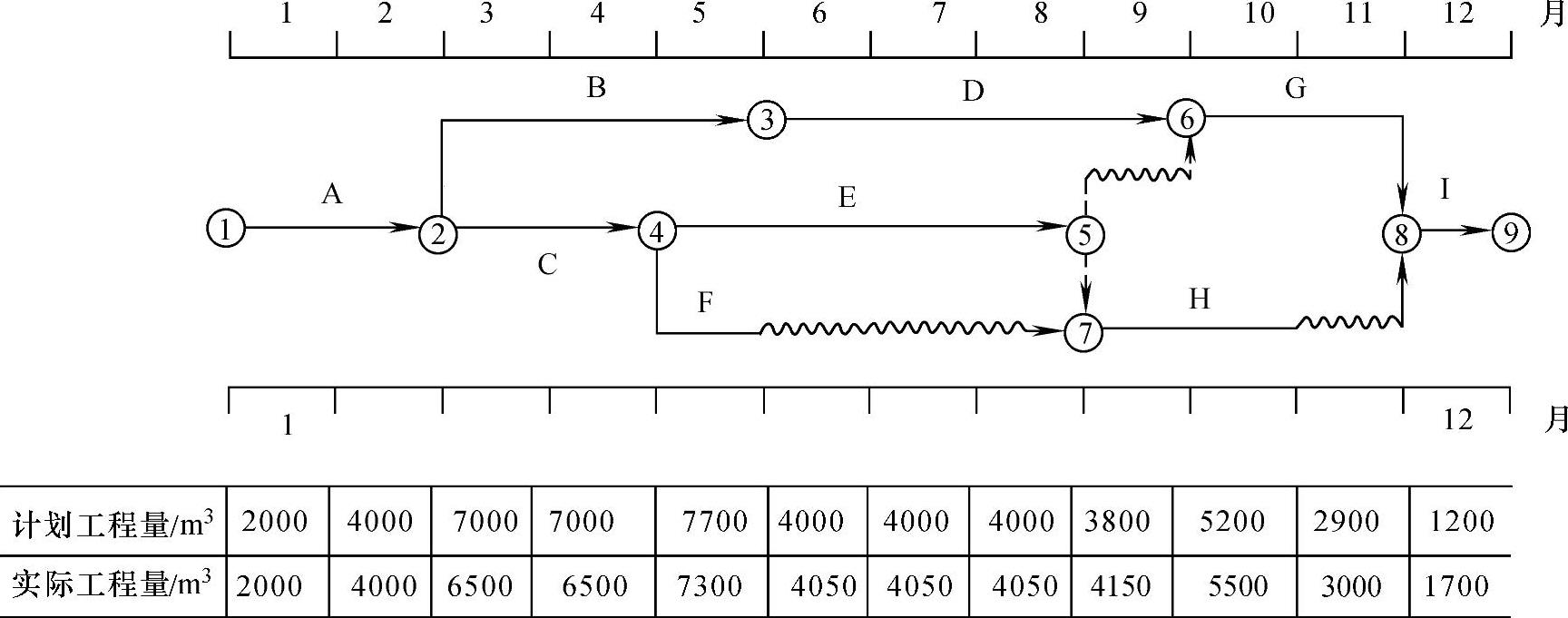

图3-9 某工程项目的时标网络计划图

每月计划工作预算费用（BCWS）=每月计划工程量×预算单价

每月已完工作预算费用（BCWP）=每月实际工程量×预算单价

每月已完工作实际费用（ACWP）=每月实际工程量×变化后的实际单价

计算结果见表3-6，注意工作D拖延了一个月，需要4个月才完成任务。

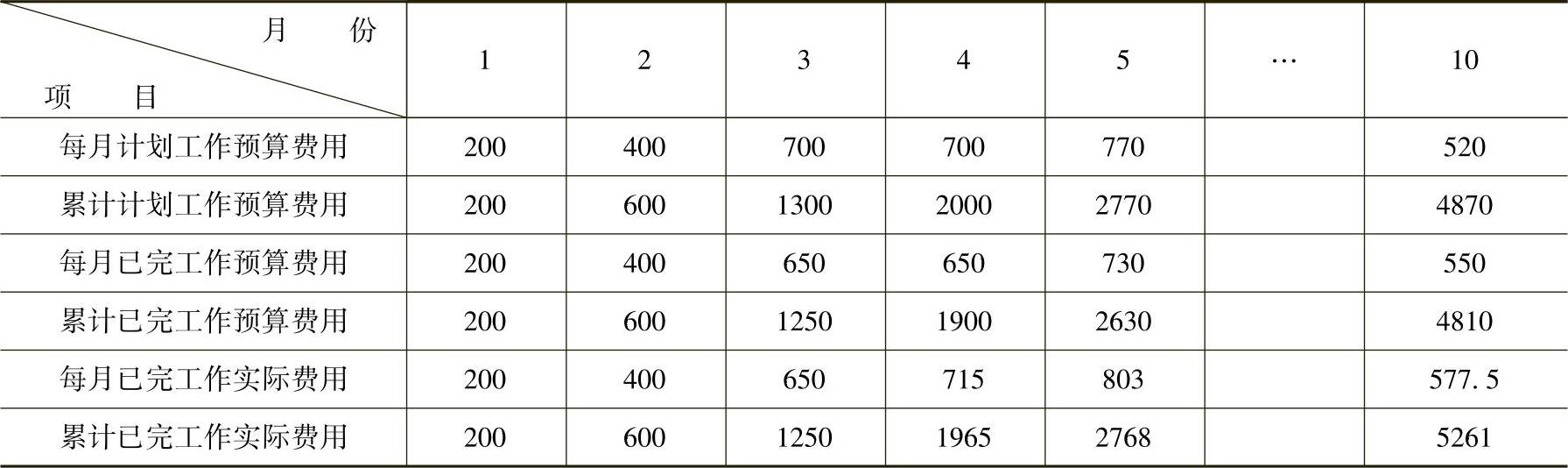

表3-6 项目施工费用数据表 （单位：万元）

（2）计算费用偏差和进度偏差需要用到每月的累计值

1）10月末费用偏差=已完工作预算费用-已完工作实际费用

=4810-5261=-451万元

表示费用比计划超支了451万元。

2）10月末进度偏差=已完工作预算费用-计划工作预算费用

=4810-4870=-60万元

表示工程拖后了60万元。

【解题思路】

在题目的条件限定下，根据各种费用的计算公式，依次计算各个数据；明确费用偏差和进度偏差的意义。解题时可参照图3-10的步骤进行：

图3-10 赢得值法`解题思路
