1.可以利用关键线路的定义来确定，所有工作的持续时间之和最长的线路称为关键线路。此题比较简单，工作数量不多，关键线路为1—2—3—5—6。

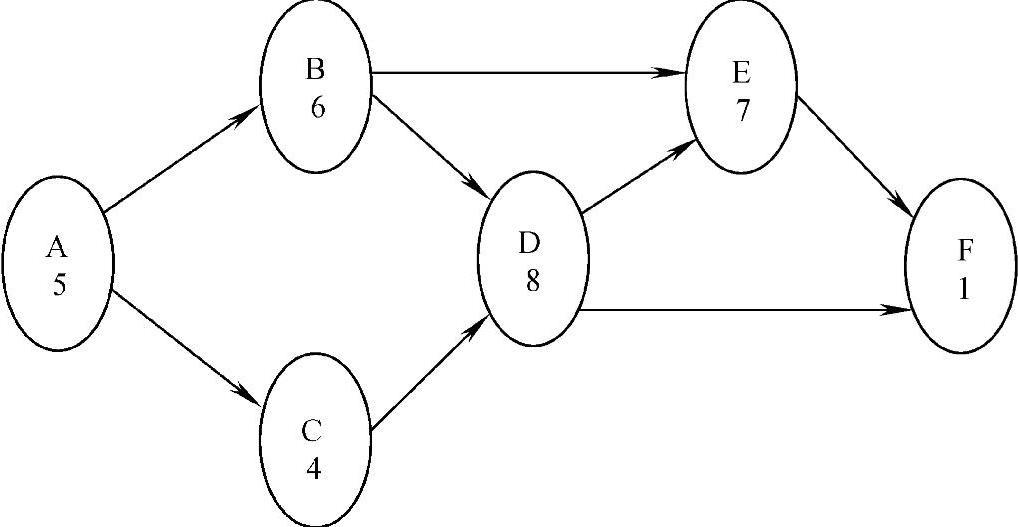

2.首先，按照单代号网络图的绘制规则绘制网络图（图2-30）。
图2-30 该项目的单代号网络计划

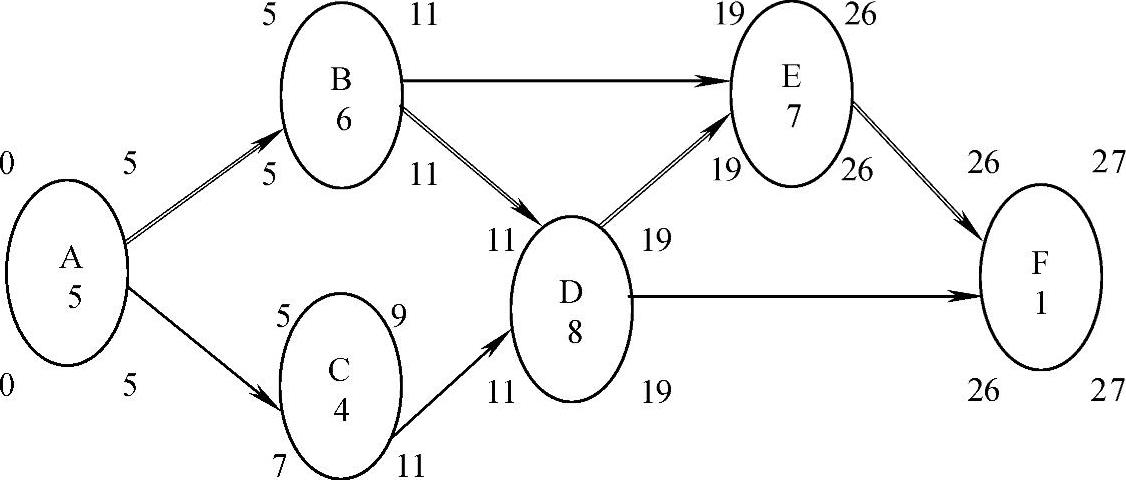

按单代号网络图时间参数的计算步骤得出数据（图2-31），图中双箭线表示关键路线。
图2-31 单代号网络图的时间参数
【解题思路】
关键是网络图的绘制，只有绘制正确才能保证时间参数的计算正确。
