2.5.3  “选择”首选项

2.5.3 “选择”首选项

选择下拉菜单命令，系统弹出“选择首选项”对话框（图2.5.3），主要用来设置光标预选对象后，选择球大小、高亮显示的对象、尺寸链公差和矩形选取方式等选项。

图2.5.3所示的“选择首选项”对话框中主要选项的功能说明如下：

● 下拉列表：设置矩形框选择方式。

☑ ：用于选择矩形框内部的对象。

☑ ：用于选择矩形框外部的对象。

☑ ：用于选择与矩形框相交的对象。

☑ ：用于选择矩形框内部和相交的对象。

☑ ：用于选择矩形框外部和相交的对象。

● 复选项：用于设置预选对象是否高亮显示。当选择该复选框，选择球接触到对象时，系统会以高亮的方式显示，以提示可供选取。复选框下方的滚动延迟滑块用于设置预选对象时，高亮显示延迟的时间。

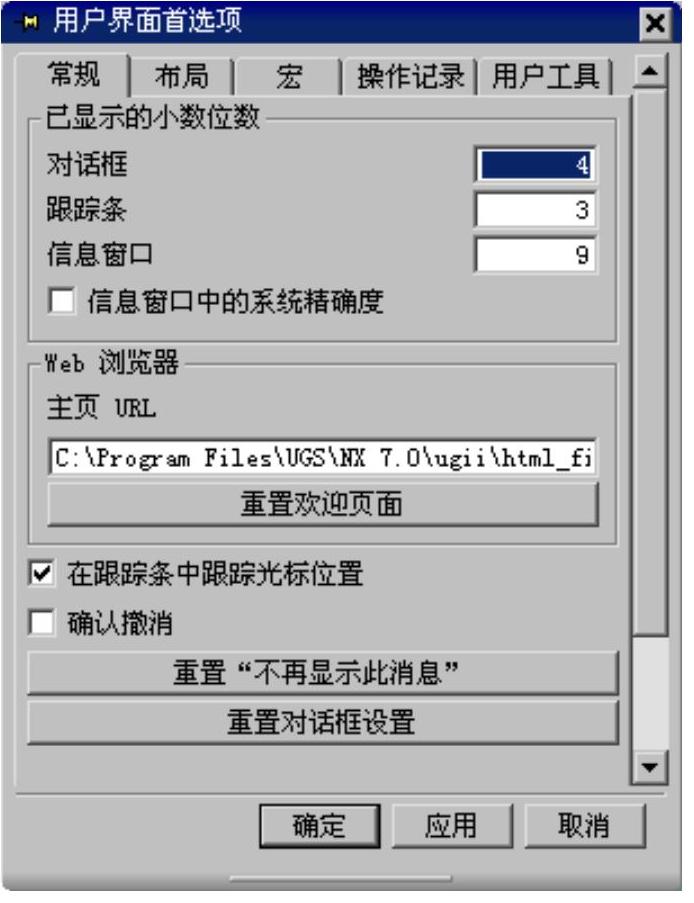

图2.5.2 “用户界面首选项”对话框

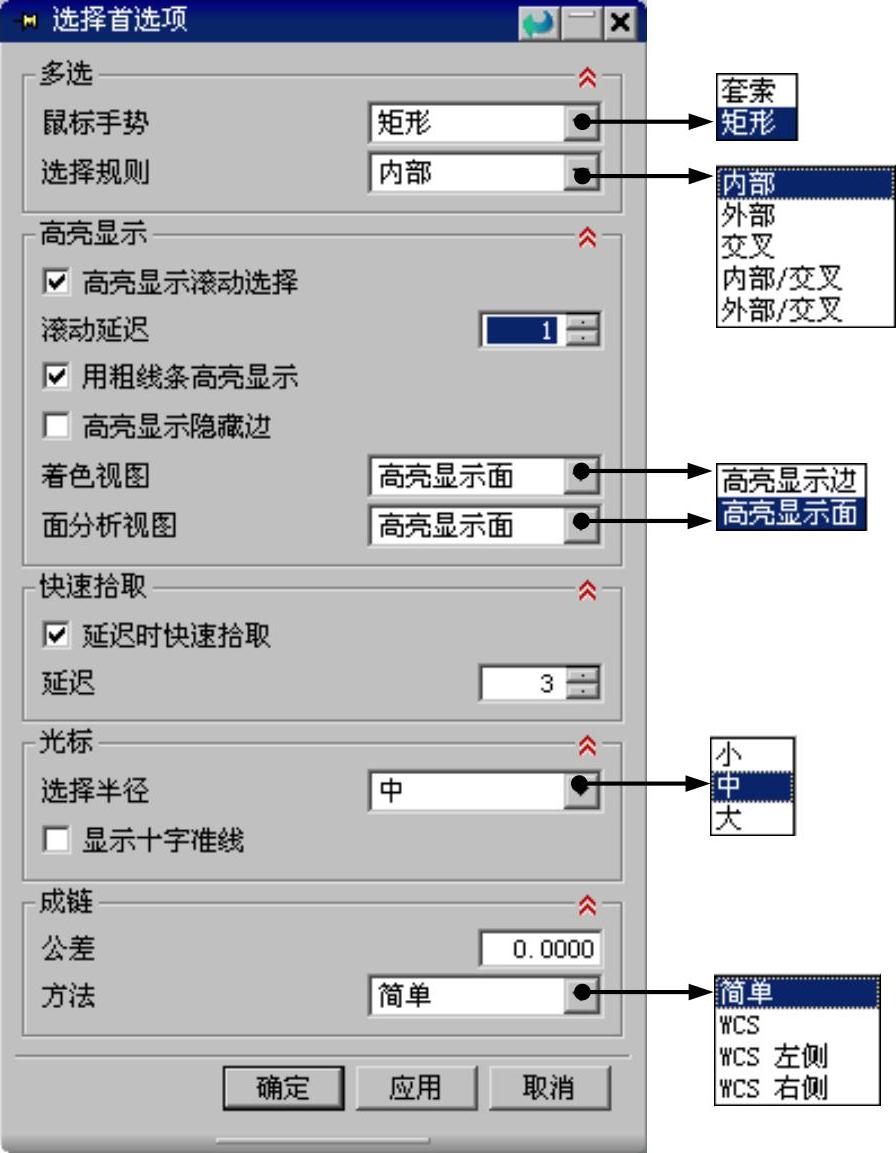

图2.5.3 “选择首选项”对话框

● 复选框：用于设置确认选择对象的有关参数。选择该复选框，在选择多个可能的对象时，系统会自动判断。复选框下方的延迟滑块用来设置出现确认光标的时间。

● 下拉列表：用于设置选择球的半径大小，包括小、中和大三种半径方式。

● 文本框：用于设置链接曲线时，彼此相邻的曲线端点间允许的最大间隙。尺寸链公差的值越小，选取就越精确；公差值越大，就越不精确。

● 下拉列表：设置自动链接所采用的方式。

☑ ：用于选择彼此首尾相连的曲线串。

☑ ：用于在当前XC-YC坐标平面上选择彼此首尾相连的曲线串。

☑ ：用于在当前XC-YC坐标平面上，从链接开始点至结束点沿左侧路线选择彼此首尾相连的曲线链。

☑ ：用于在当前XC-YC坐标平面上，从链接开始点至结束点沿右侧路线选择彼此首尾相连的曲线链。
