5.2.7 曲线的桥接

曲线的桥接用于创建位于两曲线上用户定义点之间的连接曲线。用于桥接的曲线可以是片体或实体的边缘。下面介绍创建图5.2.30所示的桥接曲线的一般操作过程。

Step1.打开文件D:\ug7.1\work\ch05\ch05.02\bridge_curves.prt。

Step2.选择下拉菜单978-7-111-31626-8-Chapter05-164.jpg978-7-111-31626-8-Chapter05-165.jpg978-7-111-31626-8-Chapter05-166.jpg978-7-111-31626-8-Chapter05-167.jpg978-7-111-31626-8-Chapter05-168.jpg命令(或在“曲线”工具栏中单击“桥接曲线”按钮978-7-111-31626-8-Chapter05-169.jpg),系统弹出“桥接曲线”对话框,如图5.2.31所示。

Step3.在图形区选取图5.2.30a所示的曲线1,然后选取曲线2。

注意:要单击靠近图5.2.30a所指示的位置。

Step4.设置对话框选项。在“桥接曲线”对话框中978-7-111-31626-8-Chapter05-170.jpg区域的978-7-111-31626-8-Chapter05-171.jpg下拉列表中选择978-7-111-31626-8-Chapter05-172.jpg选项,其他选项均采用默认设置。

说明:通过在978-7-111-31626-8-Chapter05-173.jpg区域的978-7-111-31626-8-Chapter05-174.jpg978-7-111-31626-8-Chapter05-175.jpg文本框中输入数值或拖动下面的滑块来调整桥接曲线端点的位置(图形区中显示的图形也会随之改变)。

Step5.单击“桥接曲线”对话框中的978-7-111-31626-8-Chapter05-176.jpg978-7-111-31626-8-Chapter05-177.jpg按钮,完成桥接曲线的创建。

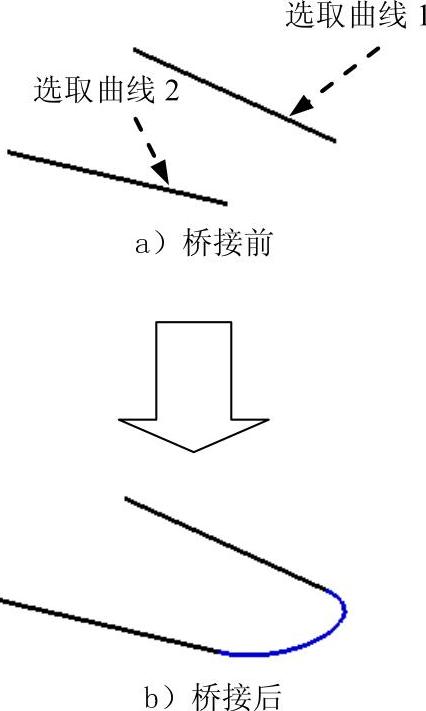

图5.2.30 创建桥接曲线

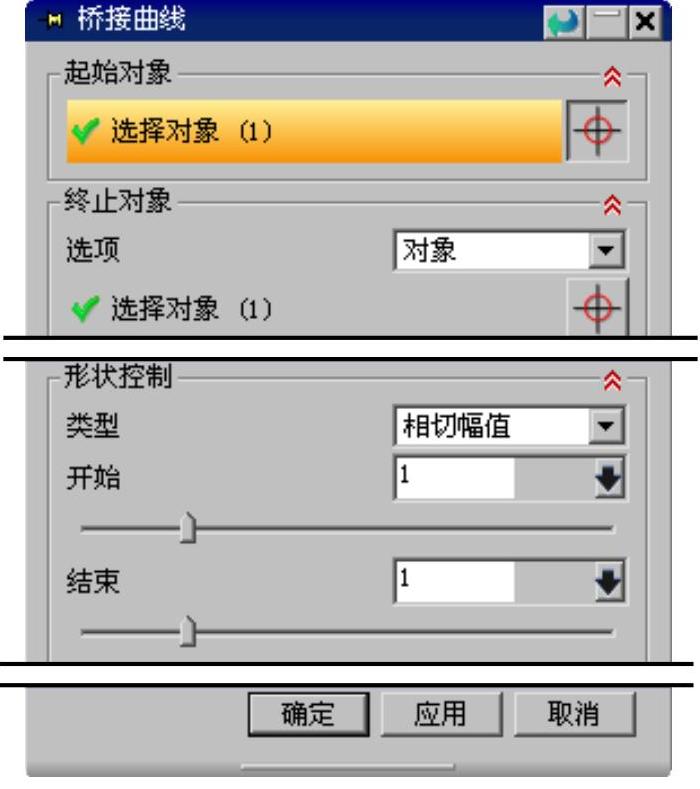

图5.2.31 “桥接曲线”对话框
