4.14  螺纹

在UG NX 7.0中，可以创建两种类型的螺纹。

● 符号螺纹：以虚线圆的形式显示在要攻螺纹的一个或几个面上。符号螺纹可使用外部螺纹表文件（可以根据特殊螺纹要求来定制这些文件），以确定其参数。

● 详细螺纹：比符号螺纹看起来更真实，但由于其几何形状的复杂性，创建和更新都需要较长的时间。详细螺纹是完全关联的，如果特征被修改，则螺纹也相应更新。可以选择生成部分关联的符号螺纹，或指定固定的长度。部分关联是指如果螺纹被修改，则特征也将更新（但反过来则不行）。

在产品设计时，当需要制作产品的工程图时，应选择符号螺纹；如果不需要制作产品的工程图，而是需要反映产品的真实结构（如产品的广告图和效果图），则选择详细螺纹。

说明：详细螺纹每次只能创建一个，而符号螺纹可以创建多组，而且创建时需要的时间较少。

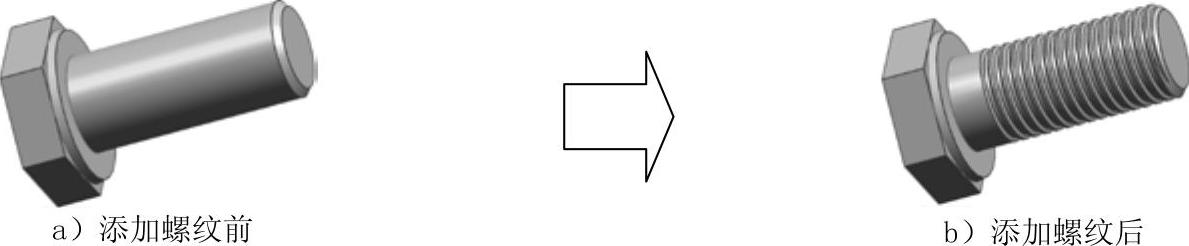

下面以图4.14.1所示的零件为例，说明在一个模型上添加螺纹特征（详细螺纹）的一般操作过程。

图4.14.1 添加螺纹特征
