3.7.15  投影曲线

3.7.15 投影曲线

“投影曲线”功能是将选取的对象按垂直于草图工作平面的方向投影到草图中，使之成为草图对象。创建图3.7.28所示的投影曲线的步骤如下：

Step1.打开文件D：\ug7.1\work\ch03\ch03.07\projection.prt。

Step2.进入草图环境。单击按钮，选择图3.7.28a所示的平面作为草图平面，单击按钮。

Step3.选择命令。选择下拉菜单命令（或单击“投影”按钮），系统弹出图3.7.29所示的“投影曲线”对话框。

Step4.定义要投影的对象。在“投影曲线”对话框中单击“曲线”按钮，选择图3.7.28a所示的曲线为投影对象。

Step5.单击按钮（或鼠标中键），完成对象的投影，结果如图3.7.28b所示。

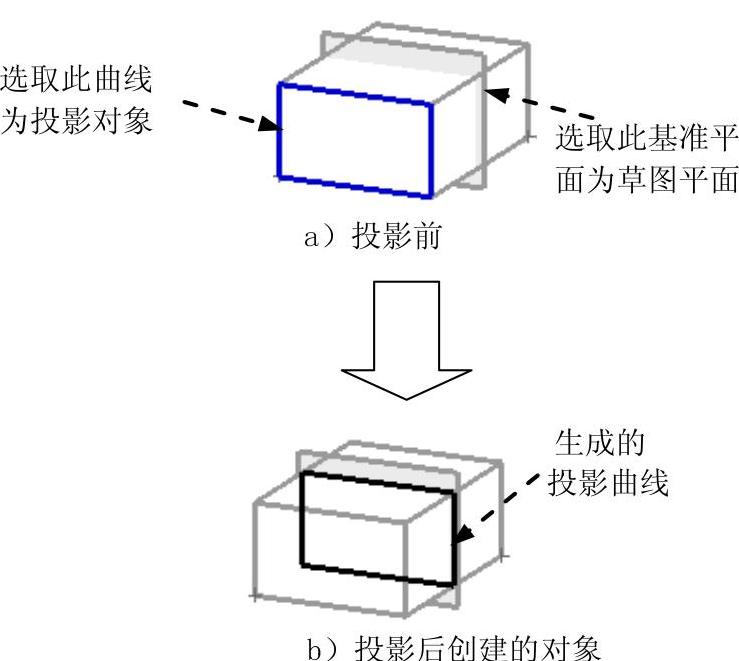

图3.7.28 投影操作

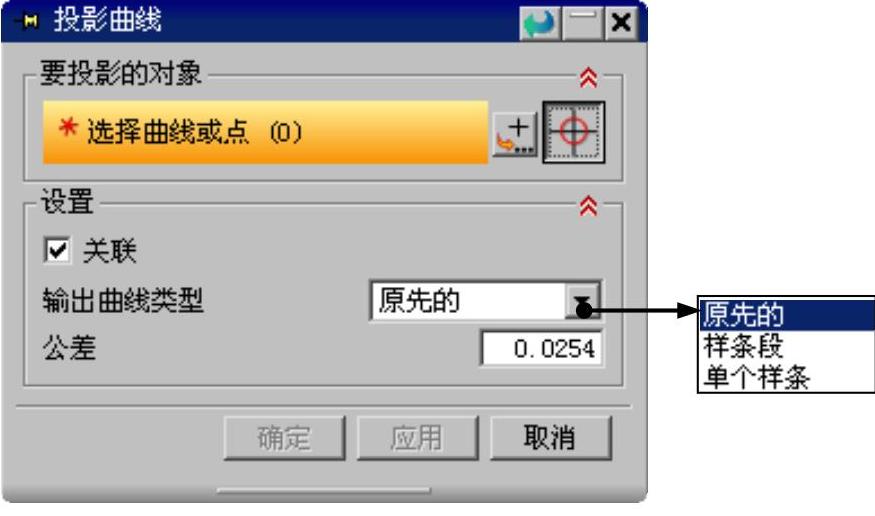

图3.7.29 “投影曲线”对话框

图3.7.29所示的“投影曲线”对话框中各按钮的功能说明如下：

● （曲线）：用于选择要投影的对象，默认情况下为按下状态。

● （点）：单击该按钮后，系统将弹出“点”对话框。

● 复选框：定义投影曲线与投影对象之间的关联性。选中该复选框后，投影曲线与投影对象将存在关联性。即投影对象发生改变时，投影曲线也随之改变。

● 下拉列表：该下拉列表包括、和三个选项。
