7.1.1 测量距离

下面以一个简单的模型为例，来说明测量距离的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch07\ch07.01\distance.prt。

Step2.选择下拉菜单命令，系统弹出图7.1.1所示的“测量距离”对话框。

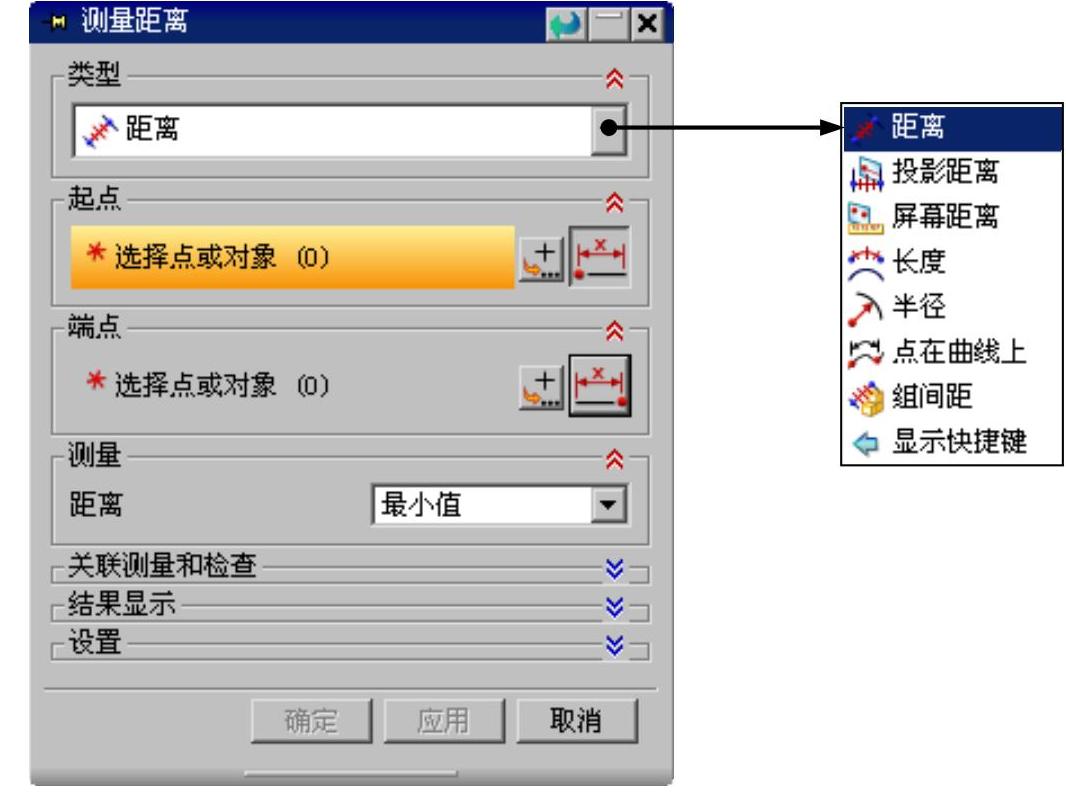

图7.1.1 “测量距离”对话框

图7.1.1所示的“测量距离”对话框下拉列表中各选项的说明如下：

☑ 选项：可以测量点、线、面之间的任意距离。

☑ 选项：可以测量空间上的点、线投影到同一个面上，在该平面上它们之间的距离。

☑ 选项：可以测量图形区的任意位置距离。

☑ 选项：可以测量任意线段的距离。

☑ 选项：可以测量任意圆的半径值。

☑ 选项：用于测量两点在曲线上之间的最短距离。

☑ 选项：用于测量装配体中零部件间的距离。

Step3.测量面到面的距离。

（1）定义测量类型。在“测量距离”对话框的下拉列表中选择选项。

（2）定义测量距离。在“测量距离”对话框区域的下拉列表中选取选项。

（3）定义测量对象。选取图7.1.2a所示的模型表面1，再选取模型表面2。测量结果如图7.1.2b所示。

（4）单击按钮，完成测量面到面的距离。

图7.1.2 测量面与面的距离

Step4.测量线到线的距离（图7.1.3），操作方法参见Step3，先选取边线1，后选取边线2，单击按钮。

Step5.测量点到线的距离（图7.1.4），操作方法参见Step3，先选取中点1，后选取边线，单击按钮。

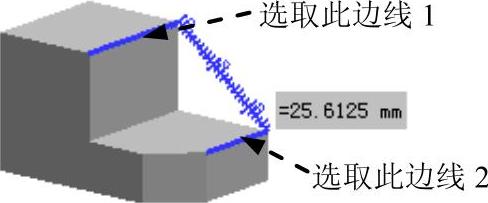

图7.1.3 线到线的距离

图7.1.4 点到线的距离

Step6.测量点到点的距离。

（1）定义测量类型。在“测量距离”对话框的下拉列表中选择选项。

（2）定义测量距离。在“测量距离”对话框区域的下拉列表中选取选项。

（3）定义测量几何对象。选取图7.1.5所示的模型表面点1和点2。测量结果如图7.1.5所示。

（4）单击按钮，完成测量点到点的距离。

Step7.测量点与点的投影距离（投影参照为平面）。

（1）定义测量类型。在“测量距离”对话框的下拉列表中选择选项。

（2）定义测量距离。在“测量距离”对话框区域的下拉列表中选取选项。

（3）定义投影表面。选取图7.1.6所示的模型表面1。

（4）定义测量几何对象。先选取图7.1.6所示的模型点1，然后选取图7.1.6所示的模型点2，测量结果图7.1.6所示。

（5）单击按钮，完成测量点与点的投影距离。

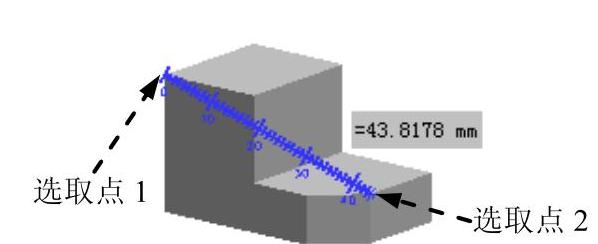

图7.1.5 点到点的距离

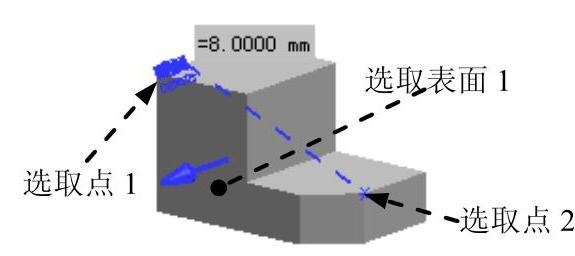

图7.1.6 测量点与点的投影距离
