Task2.创建爆炸图

Task2.创建爆炸图

装配体完成后，可以创建爆炸图，以便清楚查看部件间的装配关系。

Step1.创建爆炸图。

（1）选择下拉菜单命令，系统弹出图6.13.20所示的“创建爆炸图”对话框。

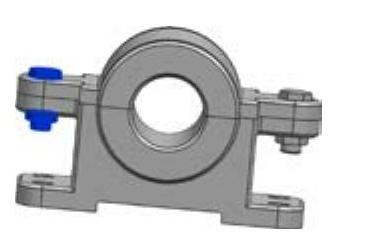

图6.13.19 镜像螺栓和螺母

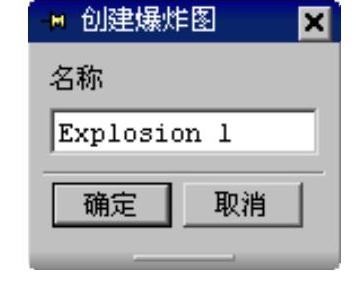

图6.13.20 “创建爆炸图”对话框

（2）输入爆炸图名。接受系统默认的爆炸图名Explosion1，单击按钮，完成爆炸图的创建。

Step2.自动爆炸组件。

（1）选择下拉菜单命令，弹出“类选择”对话框，选择整个装配体后单击按钮，系统弹出图6.13.21所示的“爆炸距离”对话框。

（2）输入爆炸距离。在文本框中输入值100.0，单击按钮，系统自动生成爆炸图，如图6.13.22所示。

Step3.编辑组件的位置，结果如图6.13.23所示（编辑所有组件方法雷同，读者根据实际需要进行编辑，这里就不再详述）。

图6.13.21 “爆炸距离”对话框

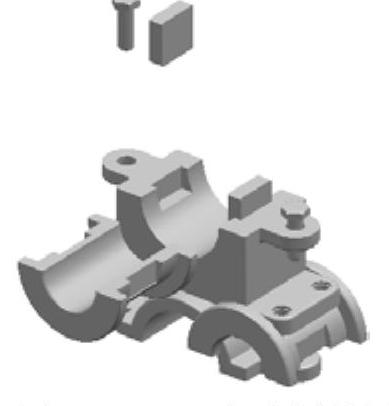

图6.13.22 自动爆炸图

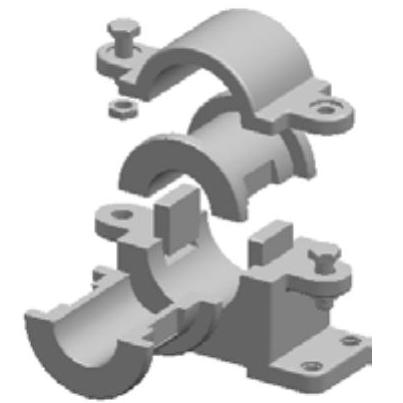

图6.13.23 编辑组件位置

关于创建爆炸图时可能出现问题的说明：

在创建爆炸图时，读者可根据模型的大小选择合适的爆炸距离；编辑爆炸图时，手柄箭头的方向应根据最终爆炸图中组件位置确定，可以调整箭头方向，也可以输入负数数值使组件移至相反方向，还可以直接按住鼠标左键拖动箭头来改变组件的位置。如果所选组件的手柄箭头难以选取，可以在“编辑爆炸图”对话框中选择单选项，拖动手柄到合适位置，以便选取手柄箭头；放在绝对原点（装配的第一个组件）的组件不能进行编辑。
