8.4.2  局部放大图

8.4.2 局部放大图

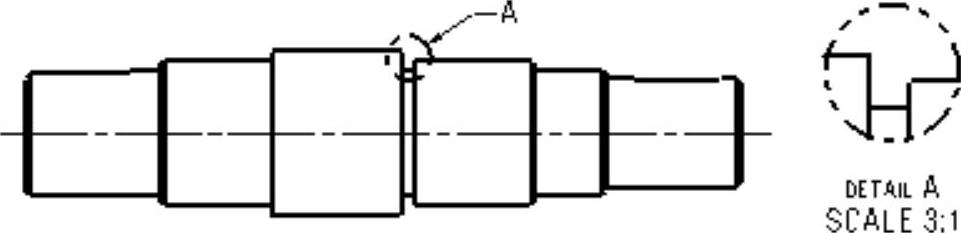

下面创建图8.4.7所示的局部放大图，操作过程如下：

图8.4.7 局部放大图

Step1.打开文件D：\ug7.1\work\ch08\ch08.04\magnify_view.prt。

Step2.选择命令。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出图8.4.8所示的“局部放大图”对话框。

Step3.选择边界类型。选择“局部放大图”对话框的下拉列表中选择选项。

Step4.绘制放大区域的边界，如图8.4.9所示。

Step5.指定放大图比例。在“局部放大图”对话框区域的下拉列表中选择选项，输入3：1。

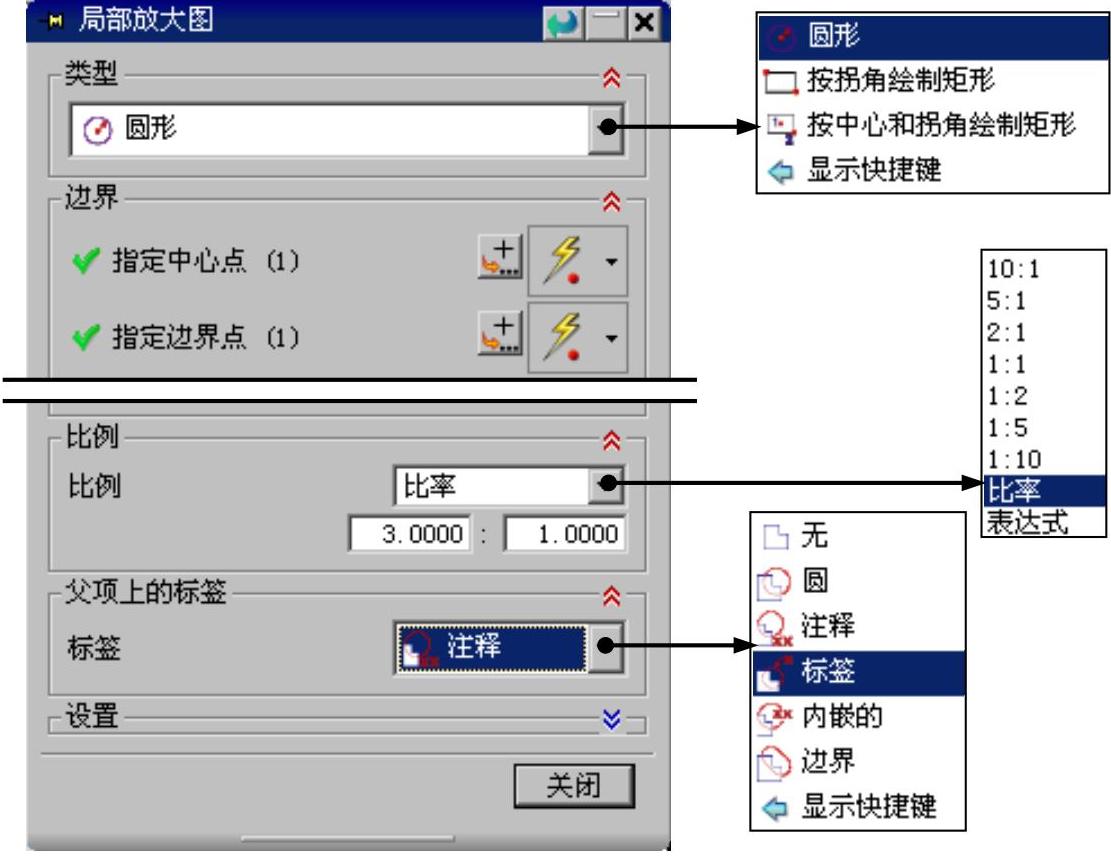

图8.4.8 “局部放大图”对话框

图8.4.8所示的“局部放大图”对话框的按钮说明如下：

● 区域：该区域用于定义绘制局部放大图边界的类型，包括：“圆形”、“按拐角绘制矩形”和“按中心和拐角绘制矩形”。

● 区域：该区域用于定义创建局部放大图的边界位置。

● 区域：该区域用于定义父视图边界上的标签类型，包括：“无”、“圆”、“注释”、“标签”、“内嵌的”和“边界”。

Step6.定义父视图上的标签。在对话框区域的下拉列表中选择选项。

Step7.放置视图。选择合适的位置（图8.4.9）并单击以放置放大图，然后单击按钮。

Step8.设置视图标签样式。双击放大图放大区域的边界，系统弹出“视图标签样式”对话框，设置图8.4.10所示的参数，完成设置后单击按钮。
