8.2.5  视图参数设置

8.2.5 视图参数设置

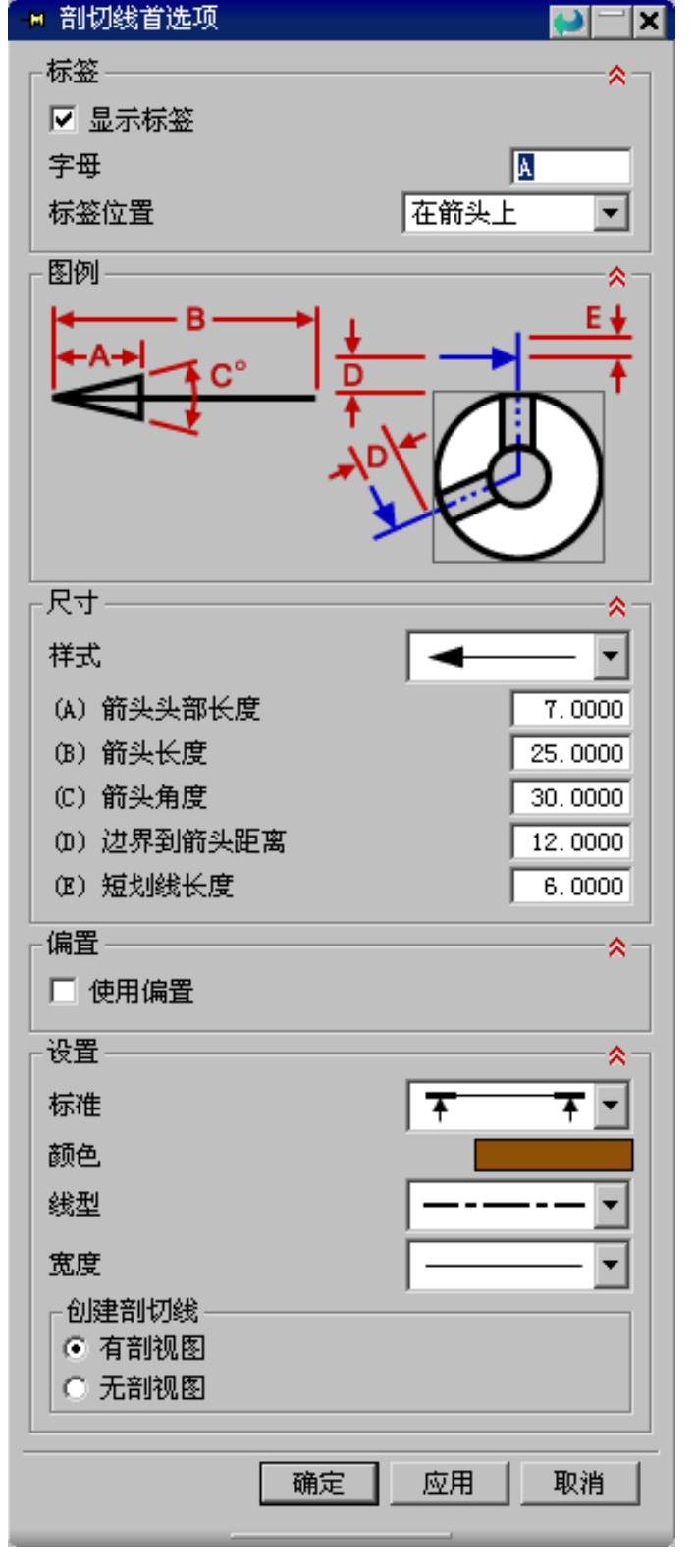

图8.2.4 “剖切线首选项”对话框

选择下拉菜单命令，系统弹出图8.2.5所示的“视图首选项”对话框。通过对“视图首选项”对话框中参数的设置可以控制图样上的视图显示，包括隐藏线、剖视图背景线、轮廓线和光顺边等。这些设置只对当前文件和设置以后添加的视图有效，而对于在设置之前添加的视图则可通过编辑视图样式修改，因此在创建工程图之前，最好先进行预设置，这样可以减少很多的编辑工作，提高工作效率。

图8.2.5所示的“视图首选项”对话框中各选项卡的功能说明如下：

● ：控制剖视图的剖面线。

● ：用于设置图样成员视图中内、外螺纹的最小螺距。

● ：用于设置基本视图的装配布置、小平面表示、剪切边界和注释的传递。

● ：用于设置图样平面中形位公差的继承。

● ：用于显示控制视图边界的颜色、线型和线宽。

● ：用于设置视图的比例、角度、UV网格、视图标记和比例标记等细节选项。

● ：用于设置视图中隐藏线的显示方法。其中的相关选项可以控制隐藏线的显示类别、显示线型和粗细等。

● ：用于设置视图中的可见线的颜色、线型和粗细。

● ：用于控制光顺边的显示，可以设置光顺边缘是否显示以及设置其颜色、线型和粗细。

● ：用于显示假想的相交曲线。

● ：用于修改可见和隐藏跟踪线的颜色、线型和深度，或修改可见跟踪线的缝隙大小。

● ：用于对展开图的设置。

● ：用于对渲染样式的设置。
